Grundfunktionsprüfung - Siemens SIMOVERT MASTERDRIVES Betriebsanleitung

10.99
8 Grundfunktionsprüfung
WARNUNG
-F11...F12
U
3AC Netz -Q1
~
-X1
U1/L1
V1/L2
-F1...F3
W1/L3
Netzanschluß:
Direkt an
Hauptschalter -Q1
AFE-Netzanschluß-Modul
Siemens AG 6SE7080-0CX86-2AA0
SIMOVERT MASTERDRIVES
Die hier beschriebene Vorgehensweise für die Erstinbetriebsetzung des
Gerätesatzes ist unbedingt einzuhalten.
-F21...F22
-T10
~
-G10
=
VSB
-R1...R3
-K4
-K1
-L1
-K7
-R7...R9
-C4...C5

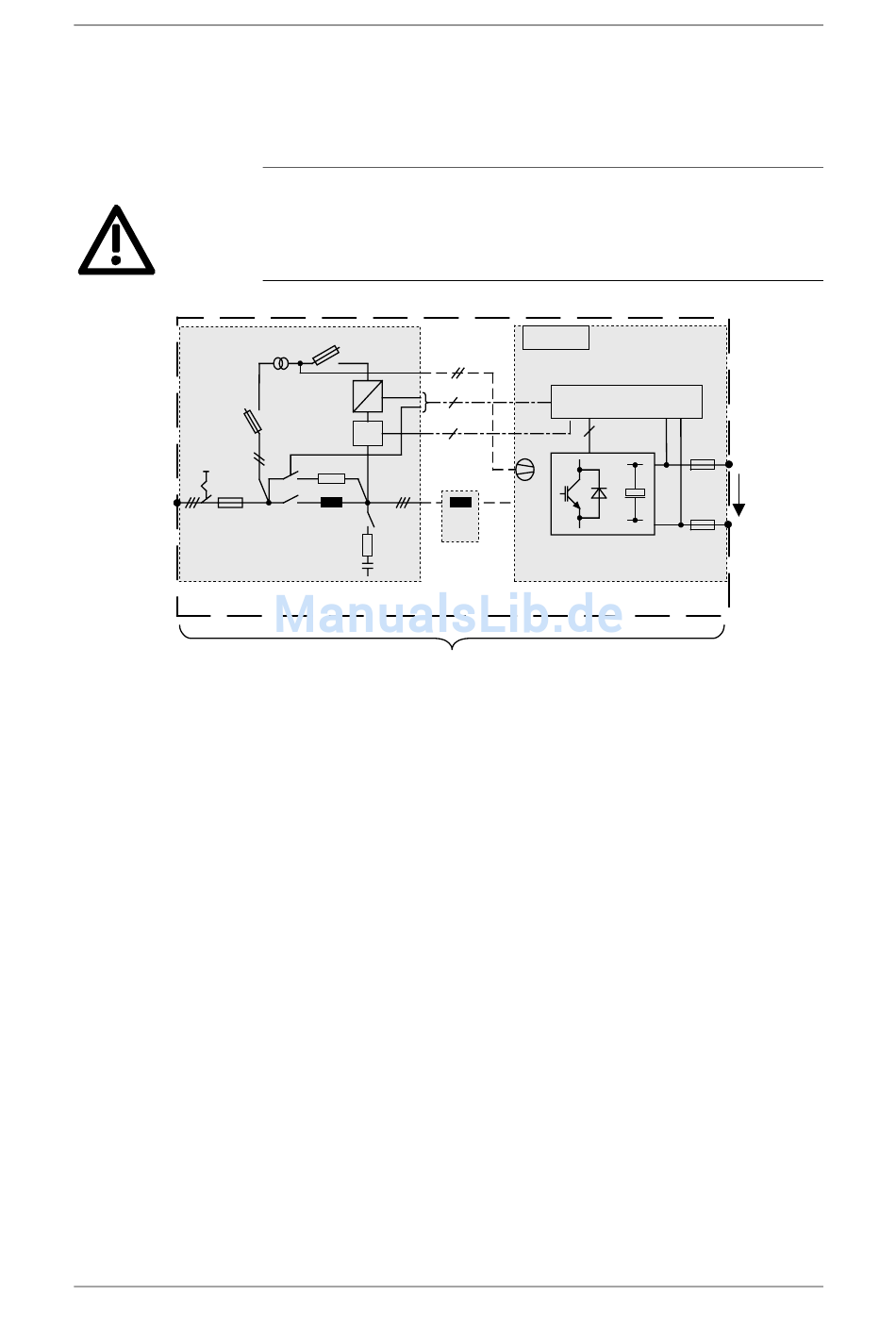

AFE-Einspeise-Rückspeiseeinheit (Einbaugerät)
Bitte überprüfen Sie:
Ausgangspunkt: 1. Hauptschalter -Q1 ist geöffnet
2. Netz ist im Rechtsdrehsinn (L1, L2, L3) am Hauptschalter
-Q1 (-X1 U1/L1 V1/L2 W1/L3) angeschlossen
3. Interne Verdrahtung ist abgeschlossen;
Formkabel FKBL 1...3 sitzen fest
4. Leistungsverdrahtung AFE-Drossel (vgl. Abschnitt
"Anschlußschema")
Prüfung Phasenzuordnung:
Verbindung:
Netzdrossel -L1 U2 mit AFE-Wechselrichter -X2 U2/T1
5. Zwischenkreisanschluß noch nicht angeschlossen an
Motor-Wechselrichter
6. Keine weiteren Steuerkabel sind angeschlossen, keine
Kommunikation
Betriebsanleitung
Optionen
FKBL1
FKBL2
Regelung CUSA / Steuerteil
4
FKBL3
6
6
-L2
AFE-Drossel AFE-Wechselrichter
V2 mit AFE-Wechselrichter -X2 V2/T2
W2 mit AFE-Wechselrichter -X2 W2/T3
Grundfunktionsprüfung
-F41
C / L +
U
DC
-F42
D / L −
Zwischenkreisanschluß:
Anschlußlaschen
C, D oben
8-1
