Bit # Wert
Bit 0 1 Einschaltbereit
0 Nicht Einschaltbereit
Bit 1 1 Betriebsbereit
0 Nicht Betriebsbereit
Bit 2 1 Betrieb
0 WR-Impulse gesperrt
Bit 3 1 Störung
0 keine Störung
Bit 4 1 kein AUS2
0 AUS2
Bit 5 reserviert
Bit 6 1 Einschaltsperre
0 keine Einschaltsperre
Bit 7 1 Warnung
0 keine Warnung
Bit 8 1 keine Soll-Ist-Abweichung
0 Soll-Ist-Abweichung
Bit 9 1 PZD-Führung gefordert
0 (nicht zulässig)
Bit 10 reserviert
Bit 11 1 Störung Unterspannung
0 keine Störung Unterspg.
Bit 12 1 HS angesteuert
0 HS nicht angesteuert
Bit 13 reserviert
1)
Bit 14 1 generatorischer Betrieb
0 motorischer Betrieb
Bit 15 reserviert
Siemens AG 6SE7080-0CX86-2AA0
SIMOVERT MASTERDRIVES

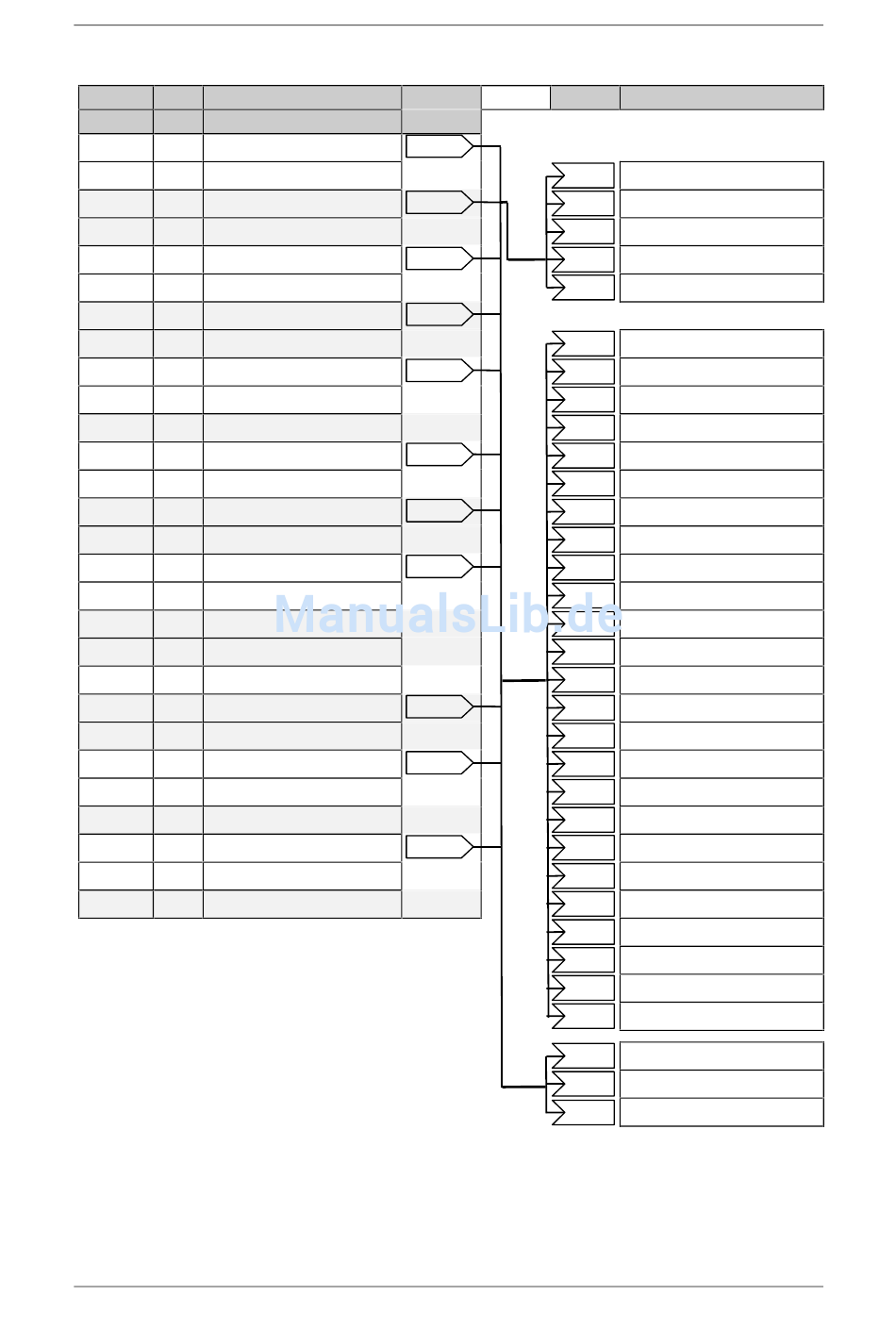

1 = High Auswahl
0 = Low Ziel
P600.x
P601.x
P602.x
P603.x
P604.x
P606.x
P607.x
P608.x
immer 1
P611.x
P612.x
P614.x
1) Dieses Bit entspricht bei MASTERDRIVES CUVC dem Bit "Rechts-/ Linksdrehfeld"
Betriebsanleitung
Wert
x = 1 0000 kein Ziel
1001 belegt (Vorladung)
1002 belegt (Hauptschütz)
1003 BA3, -X102:29/33
1004 BA4, -X102:32/33
0000 kein Ziel
4101 SCI 1/2, Slave 1, BA1
4102 SCI 1/2, Slave 1, BA2
4103 SCI 1/2, Slave 1, BA3
4104 SCI 1/2, Slave 1, BA4
4105 SCI 1/2, Slave 1, BA5
4106 SCI 1/2, Slave 1, BA6
4107 SCI 1/2, Slave 1, BA7
4108 SCI 1/2, Slave 1, BA8
4109 nur SCI 2, Slave 1, BA9
4110 nur SCI 2, Slave 1, BA10
x = 2 4111 nur SCI 2, Slave 1, BA11
4112 nur SCI 2, Slave 1, BA12
4201 SCI 1/2, Slave 2, BA1
4202 SCI 1/2, Slave 2, BA2
4203 SCI 1/2, Slave 2, BA3
4204 SCI 1/2, Slave 2, BA4
4205 SCI 1/2, Slave 2, BA5
4206 SCI 1/2, Slave 2, BA6
4207 SCI 1/2, Slave 2, BA7
4208 SCI 1/2, Slave 2, BA8
4209 nur SCI 2, Slave 2, BA9
4210 nur SCI 2, Slave 2, BA10
4211 nur SCI 2, Slave 2, BA11
4212 nur SCI 2, Slave 2, BA12
x = 3 0000 kein Ziel
5001 TSY, BA1
5002 TSY, BA2
Prozeßdaten
Ziel
13-15
