Anschließen, Verdrahten
Interne Anschlußverdrahtung für den kundenseitigen Zusammenbau
Lüfterversorgung AFE-Wechselrichter:
10
2poliges Formkabel FKBL1 (Länge 2,5 m) von -X40 1/5 -> -X18 1/5
24 V-Stromversorgung und Ansteuerung Vorladeschütz:
11
4poliges Formkabel FKBL2 mit Stecker -X9 (Steckertyp Phönix 2,5 mm
Falls die Länge nicht reicht, kann das mitgelieferte Verlängerungskabel (2,5 m)
eingesetzt werden.
Signalverbindung Netzanschluß-Modul und AFE-Wechselrichter:
12
6poliges geschirmtes Signalkabel (2,5 m) mit Stecker -X102, -X101, -X100
(Steckertyp Phönix 1,5 mm
Schirmung beidseitig auflegen!
Leistungsverschaltung AFE-Drossel -L2:
13
Kabelquerschnitt siehe Leistungsanschlüsse
Schrauben:
Bauform:
Drossel -L1:
AFE-Drossel -L2:
AFE-Wechselrichter -G1:

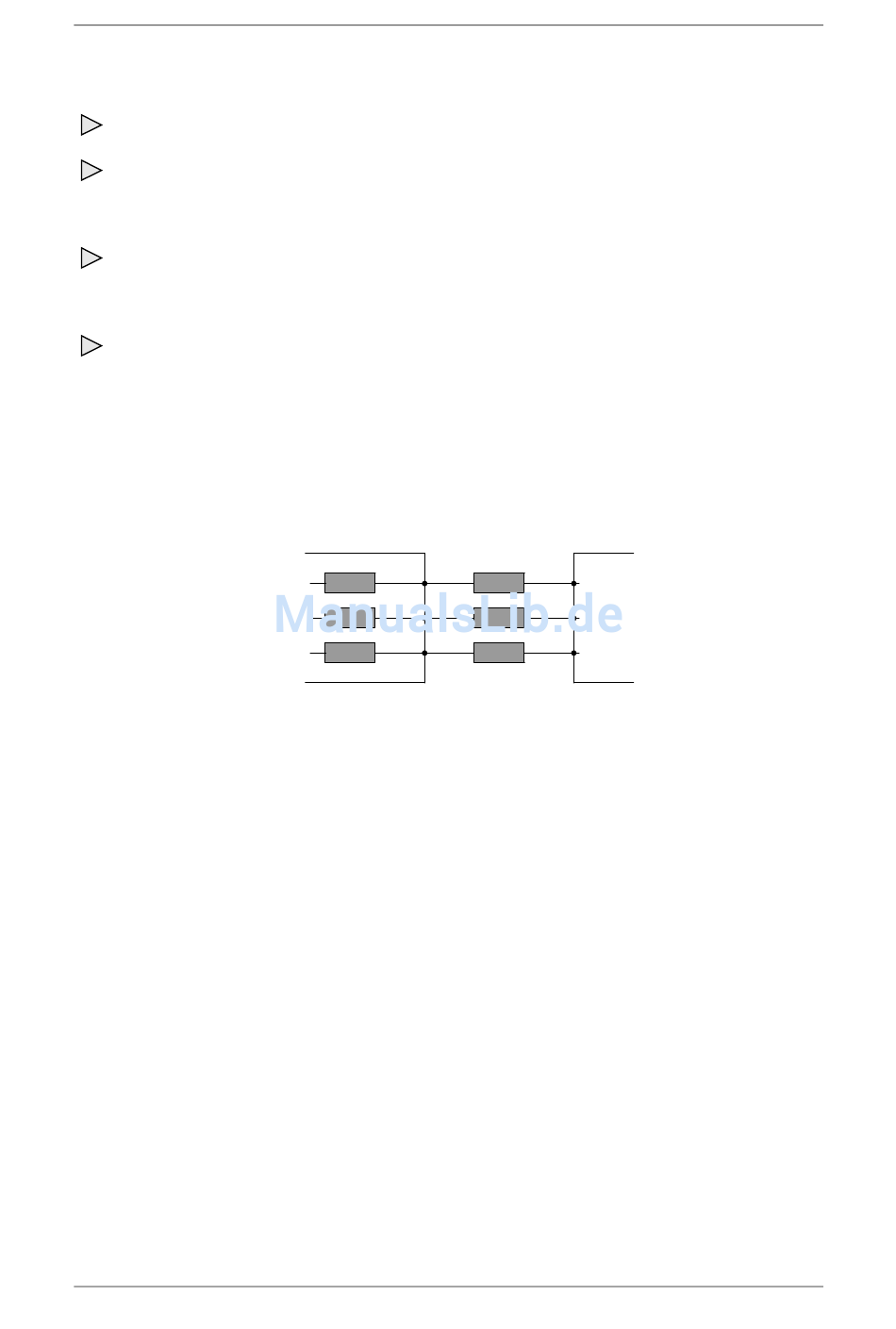

Anschlußskizze:
7-8
2
)
E F
M10 M10
M8 M8
M10 M10
-L1
1U1
1V1
1W1 1W2
AFE-Netzanschluß-Modul
Anschluß an netzseitige
Drossel des Clean-Power-Filters
G
M12
M12
M12
-L2
-X2
1U2 1U1
U2 / T1
1V2 1V1
V2 / T2
1W1
W2 / T3
AFE-Drossel AFE-WR
Anschluß am
AFE-Wechselrichter-
Ausgang
6SE7080-0CX86-2AA0
Betriebsanleitung
10.99
2
) Länge 0,5 m
