Anschließen, Verdrahten
7.4 Anschließen der Steuerleitungen
HINWEIS
7.5

Klemmenbelegung

X100 - Steuer-
klemmleiste
7-14
Generell sollten Steuerleitungen, die direkt mit dem AFE-
Wechselrichter verbunden sind, geschirmt sein, damit höchstmögliche
Störfestigkeit erzielt wird. Der Schirm ist auf beiden Seiten zu erden.
Zur Vermeidung von Störeinkopplungen sind direkt mit dem Gerät
verbundene Steuerleitungen getrennt von Leistungsleitungen zu
verlegen. Mindestabstand 20 cm.
Kreuzungen von Steuer- und Leistungskabeln sind in einem Winkel von
90° zu verlegen.

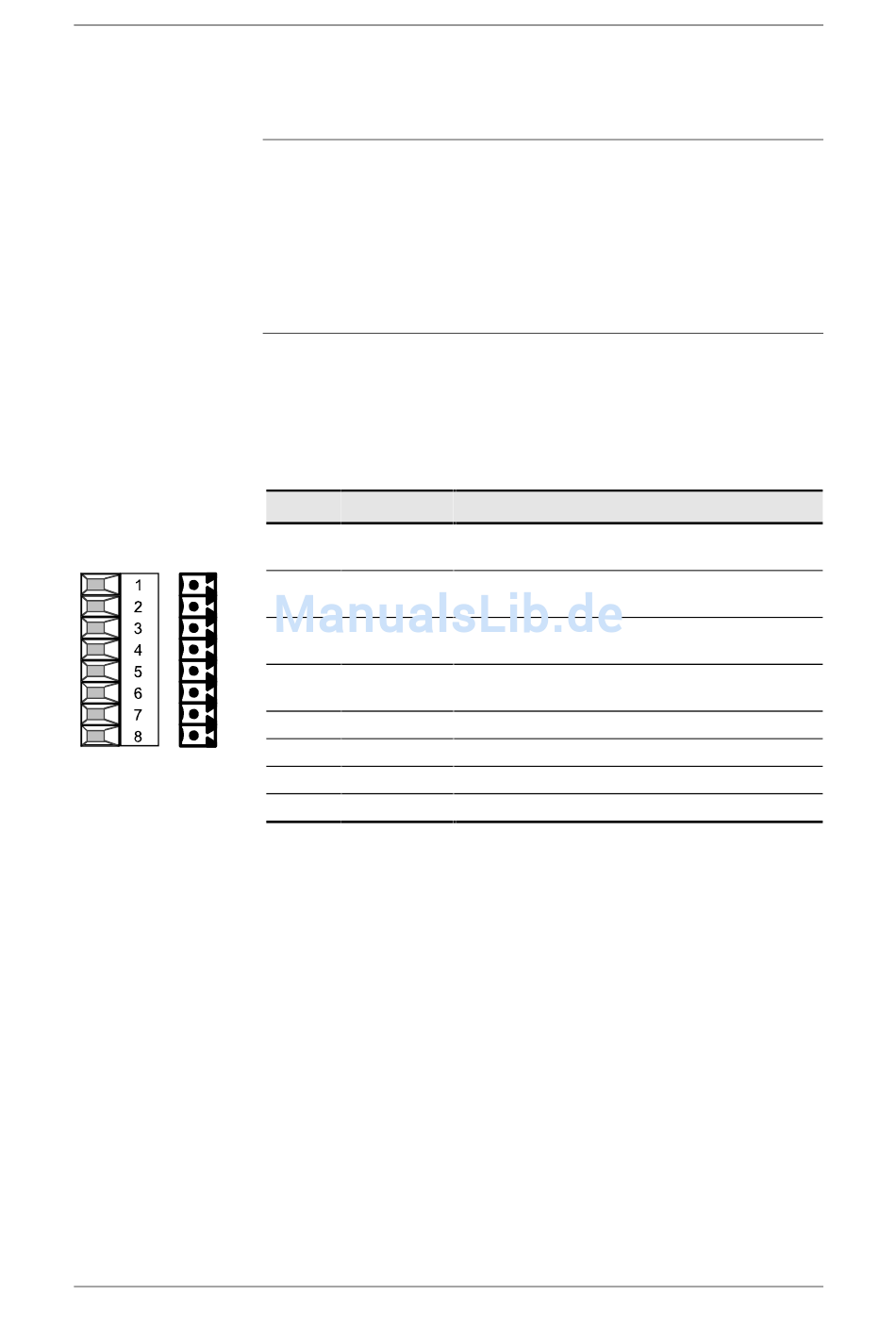

Auf der Steuerklemmleiste befinden sich die folgenden Anschlüsse:
Klemme Bezeichnung
1
2
3
4
*)
5 M RS485
6
7
**)
8
anschließbarer Querschnitt: 1,5 mm² (AWG 16)
Klemme 1 befindet sich im eingebauten Zustand oben.
*) Die Schnittstelle auf dem Stecker -X100 ist parallel noch einmal auf der Parame-
triereinheit -X300 vorhanden. Es darf nur eine der beiden Schnittstellen benutzt
werden, siehe Abschnitt "Schnittstellen".
Digitalausgang 1 befindet sich auf -X9:4,5
**) Belastbarkeit der Digitalausgänge:
AC 60 V, 60 VA, cos ϕ = 1
AC 60 V, 16 VA, cos ϕ = 0,4
DC 60 V, 24 W
Induktive Verbraucher, z. B. Schütze, Relais, sind bei Gleichspannungsverbrauchern mit
einer Diode, oder Varistor bzw. bei Wechselstromverbrauchern mit einem Varistor oder
RC-Glied zu beschalten.
Tabelle 7-5 Steuerklemmenleiste X100
Bedeutung
Sende- und Empfangsleitung –RS485,
Differenzein-/ausgang, positiv (RS485/T+)
Sende- und Empfangsleitung –RS485,
Differenzein-/ausgang, negativ (RS485/T-)
Sendeausgang RS485 Norm,
Differenzausgang positiv (RS485T+)
Sendeausgang RS485 Norm,
Differenzausgang negativ (RS485T-)
Bezugspotential RS485
Digitalausgang 2, (Wechsler) Bezugskontakt
Digitalausgang 2, (Wechsler) Schließer
Digitalausgang 2, (Wechsler) Öffner
6SE7080-0CX86-2AA0
Betriebsanleitung SIMOVERT MASTERDRIVES
10.99
Siemens AG
