Einsatzbereich

zulässiger Bemessungsstrom in %
105
100
95
90
85
80
75
70
65
36 37 38 39
Vorlauftemperatur in °C
Wasser
20 % Gemisch -10 °C
34 % Gemisch -20 °C
44 % Gemisch -30 °C
17-16
In der ASI 1 Information E20125-C6038-J702-A1-7400 vom Februar
1997 werden Applikationsvorschläge für verschiedene
Anlagenkonfigurationen gemacht.
Bei der Verlegung der Wasserleitungen ist äußerste Sorgfalt geboten.
Die Leitungen müssen mechanisch sicher fixiert und auf Leckagen
überprüft werden.
In keinem Fall dürfen die Wasserleitungen spannungführende Teile
berühren (Isolierabstand min. 13 mm).
Für den Einsatzbereich gelten die gleichen Randbedingungen wie für
die Standardgeräte (mit Luftkühlung), mit Ausnahme der hier
beschriebenen Entwärmungsrandbedingungen.
Als Kühlmedium (siehe Abschnitt "Kühlmittel") dient normalerweise
Wasser. Nur in besonderen Fällen sollte ein Frostschutzmittelzusatz
eingesetzt werden.
Im Kühlwassertemperaturbereich von + 5 °C bis + 38 °C ist ein Betrieb
mit 100 % des Bemessungsstromes möglich.
Sind höhere Kühlwassertemperaturen erforderlich, so ist der
Gerätestrom entsprechend der Abbildungen 2 und 3 (Kurve 1) zu
reduzieren.
Dieses gilt nur bei Kühlmedium Wasser (Hinweise im Abschnitt
Betauungschutz, Frostschutzmittelzusatz beachten).

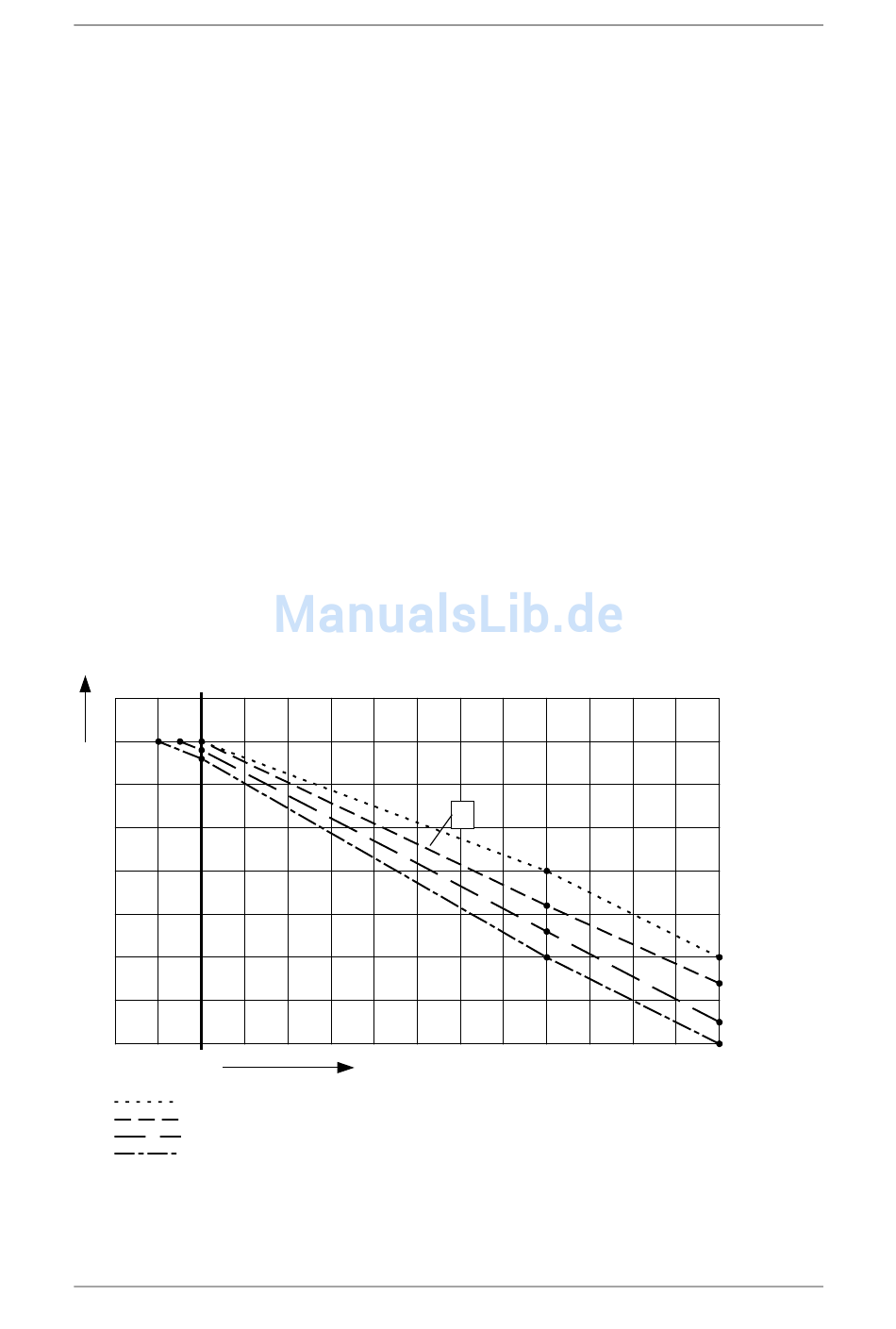

Deratingkurve IP22
40 41 42 43
Bild 17-3 Reduktionskurve für den Einbau in IP22 Schränke
