SIMOVERT MASTERDRIVES
Montagefläche
350
Seitenansicht

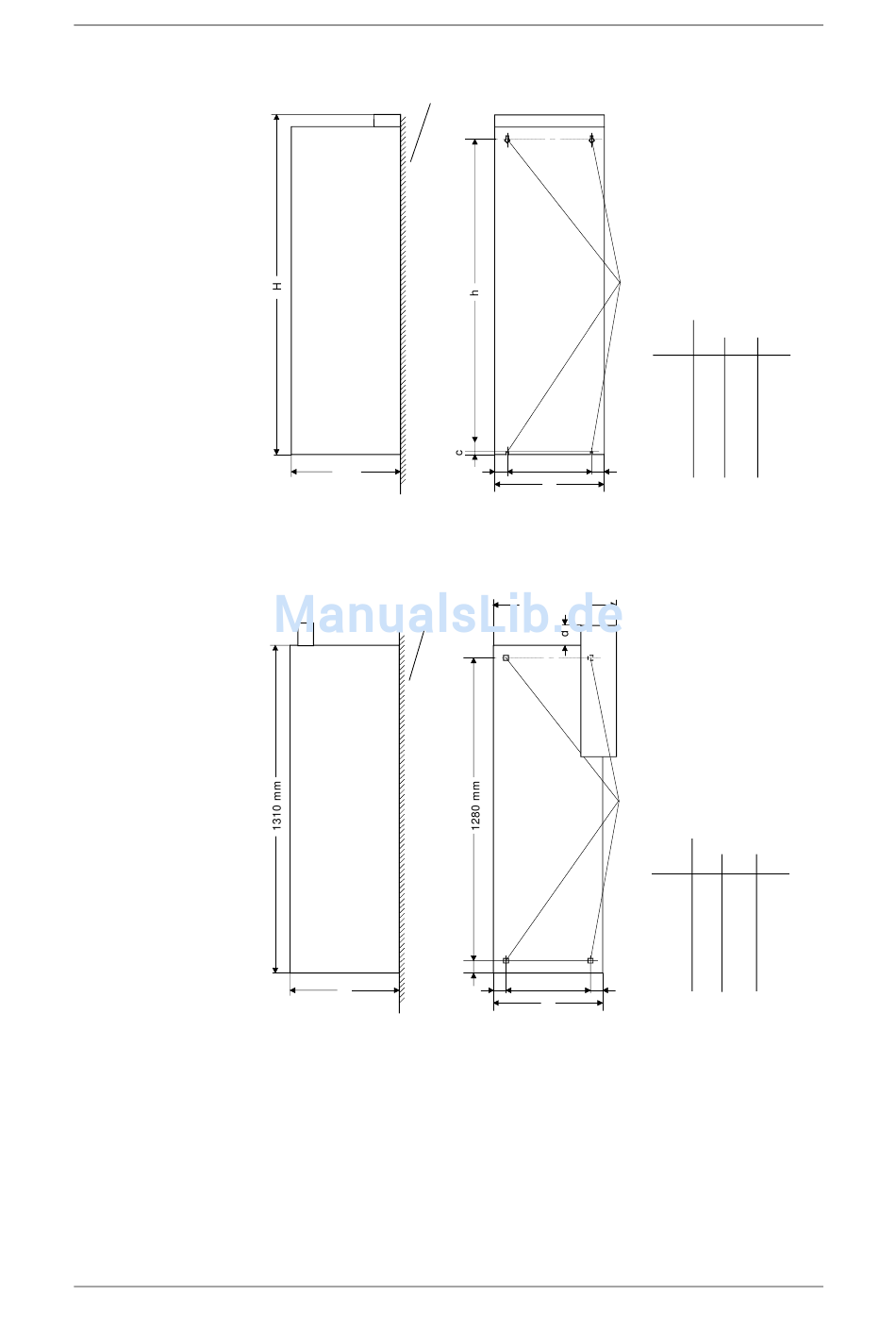

Bild 5-2 Maßbild AFE-Wechselrichter, Bauformen E, F und G
Montagefläche
15 mm
T
Seitenansicht
Bild 5-3 Maßbilder der Netzanschluß-Module
Betriebsanleitung
Aussparungen
für Schrauben M8
Maße
[mm]
a b a
B
Vorderansicht
max. Breite
Aussparungen
für Schrauben M8
Maße
[mm]
max. Breite
a b a
B
Vorderansicht
Montage
Bauform
E F G
a 45 45 119
b 180 270 270
c 10 10 25
B 270 360 508
H 1050 1050 1450
h 1025 1025 1375
Bauform
E F G
a 33 28,8 28,75
b 173 382,4 444,5
d - - 29
B 239 440 502
T 408 440 459
274 440 580,4
5-3
