Anschließen
7.2.1
X9 - externe DC24 V-
Einspeisung,
"Sicherer Halt",
Hauptschütz-
ansteuerung
WARNUNG
7-12
Downloaded from www.Manualslib.com
Klemmleiste X9 (nur für Geräte mit Bemessungseingangsspan-
nung 3AC 380 – 480 V mit Option "Sicherer Halt")

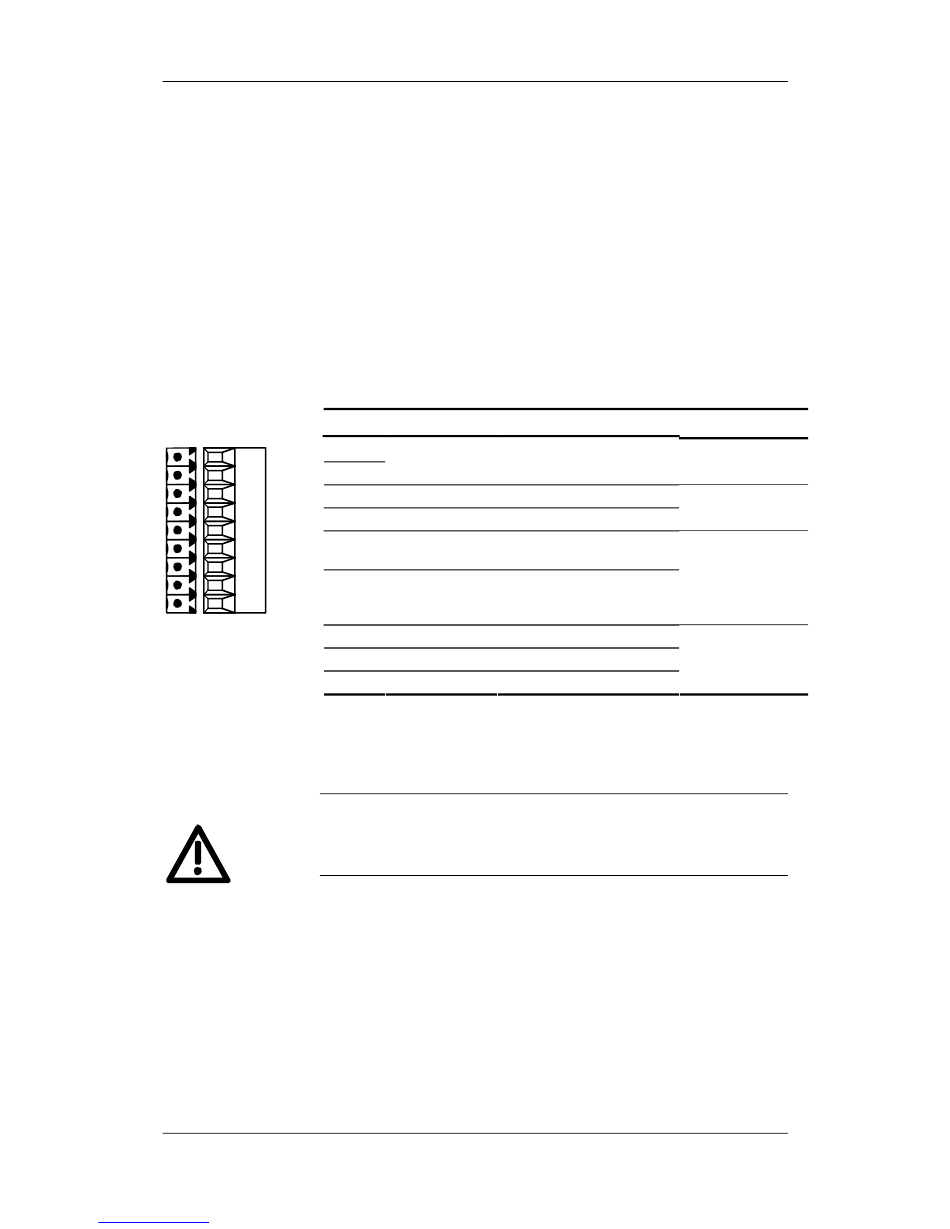

Die 9-polige Klemmleiste dient zum Anschluss einer 24 V-
Spannungsversorgung, eines Haupt- bzw. Überbrückungsschützes
sowie der Funktion "Sicherer Halt".
Die Spannungsversorgung wird benötigt, wenn der Wechselrichter über
ein Haupt- bzw. Überbrückungsschütz angeschlossen wird.
Die Anschlüsse für die Schützansteuerung sind potentialfrei ausgeführt.
Die Funktion "Sicherer Halt" gewährleistet, dass an den Motorklemmen
kein Drehfeld auftreten kann, d.h. der Motor kann sich nicht drehen.
Durch das Öffnen der Brücke zwischen den Klemmen X9.5 und X9.6
(durch einen externen Kontakt) wird die Funktion "Sicherer Halt"
aktiviert. Die Auslieferung des Wechselrichters erfolgt mit gebrückten
Klemmen X9.5 und X9.6.
Klemme
1
1
2
2
3 3
4
4
5
5
6
7
6
8
9
7 HS-Ansteuerung
8
9 HS-Ansteuerung
anschließbarer Querschnitt: 1,5 mm
Tabelle 7-9
Die Leistungsklemmen können trotz aktivierter Funktion "Sicherer Halt"
Spannung führen!
manuals search engine
Bezeichnung Beschreibung
+24 V (in) 24 V-Spannungsversorgung
0 V (DC 22 V ... 30 V)
Kontakt 1 Rückmeldung "Sicherer Halt"
Kontakt 2 Rückmeldung "Sicherer Halt"
P24 DC Versorgungsspannung
"Sicherer Halt"
Steuereingang Nennwiderstand der
"Sicherer Halt" Erregerspule ≥ 823 Ω ± 10 %
bei 20 °C
Hauptschützansteuerung
nicht belegt nicht verwendet
Hauptschützansteuerung
2
(AWG 16)
Anschluss externe Hilfsspannungsversorgung DC24 V, Sicherer Halt,
Hauptschützansteuerung
Betriebsanleitung
08.2009
Bereich
DC 24 V ≤ 2,5 A
DC 30 V
1 A
DC 24 V /
30 mA
DC 20 - 30 V
Max. Schalthäufig-
keit: 6/min
DC 30 V
0,5 A
6SE7087-6JD50 Siemens AG
SIMOVERT MASTERDRIVES
