Siemens SIMOVERT MASTERDRIVES Betriebsanleitung Seite 169

10.99
Rücklauf
Vorlauf
z. B. Rohrleitung
Kühlwasserkreislauf
1)
Siemens AG 6SE7080-0CX86-2AA0
SIMOVERT MASTERDRIVES
Wanddurchgang
2) Amot-Ventil

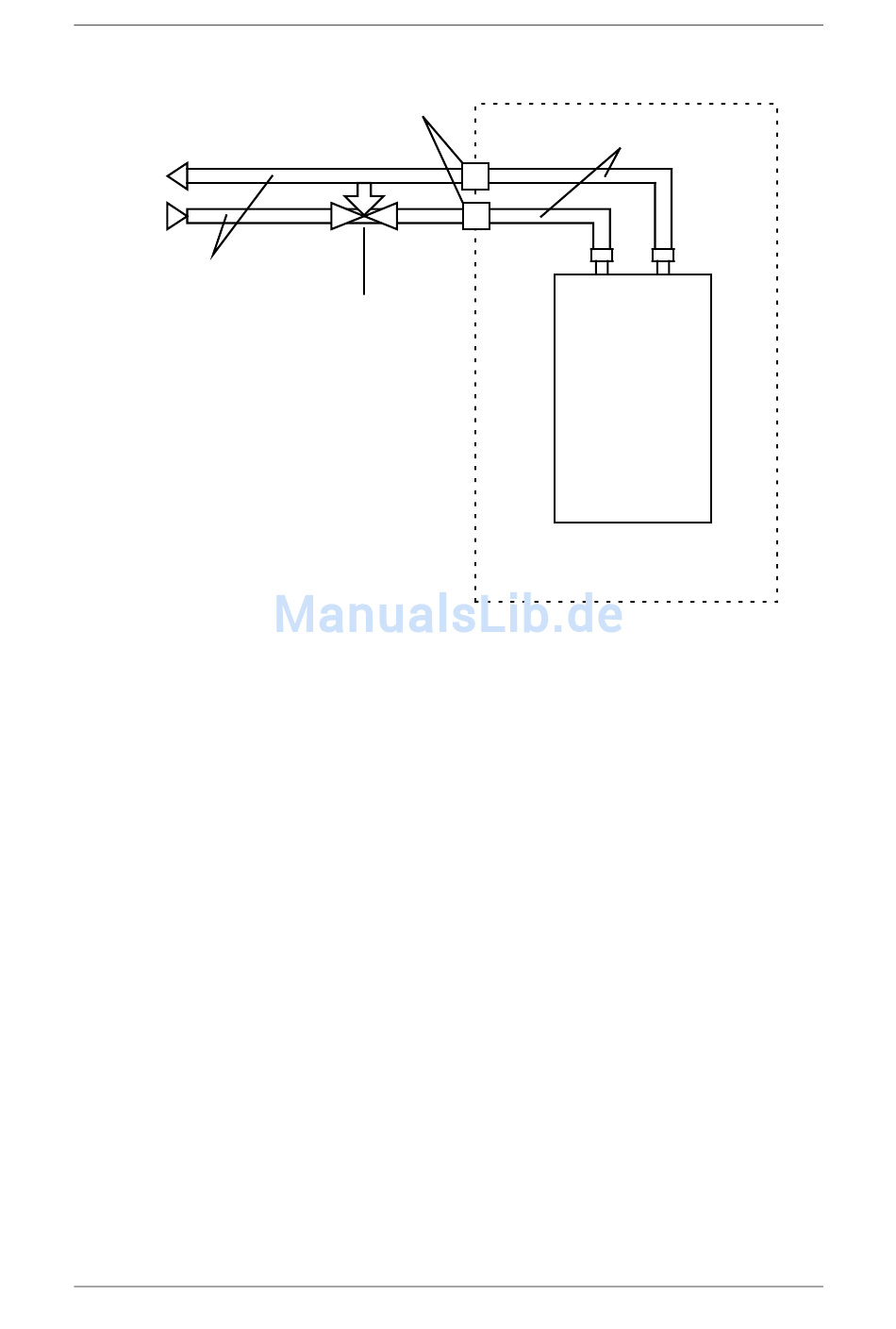

Bild 17-2 Kühlwasserkreislauf für SIMOVERT-Umrichter
Der Arbeitsdruck ist abhängig von den Strömungsverhältnissen des
Kühlwassernetzes im Vor- und Rücklauf festzulegen.
Die erforderliche Kühlwassermenge pro Zeiteinheit ist nach der Tabelle
17-15 einzustellen.
Diese kann z. B. über Ventile mit Durchflußmengenanzeige erfolgen
(z. B. der Fa. "OSTACO Armaturen AG", CH-8902 Urdorf,
Tel. ++4117355555).
Sehr gut bewährt haben sich Flowmeter der Fa. GPI (5252 East 36
Street North Wichita, KS USA 67220-3205 Tel.: 316-686-7361
Fax.: 316-686-6746).
Zur Einhaltung des max. zulässigen Betriebsdruckes (≤ 1 bar) sind
Maßnahmen beim Anwender vorzusehen. Der Einsatz einer
Druckregeleinrichtung ist notwendig.
Bei geschlossenen Kühlsystemen sind Druckausgleichseinrichtungen
mit Sicherheitsventil (≤ 3 bar) und Einrichtungen zur Entlüftung
vorzusehen.
Das Kühlsystem ist beim Befüllen zu entlüften.
Für die sichere Gewährleistung des erforderlichen Volumenstromes
sollten anstelle normaler Rohrsiebe Rückspülfilter eingesetzt werden.
Bei diesen erfolgt die Rückspülung automatisch.
Hersteller: z. B. Fa. Benckiser GmbH Industriestr. 7, 6905 Schriesheim
Tel.: 06203/ 730.
Betriebsanleitung
Technische Daten
flexibler Anschluß
(Schlauch > 1,5m,
elektr. nichtleitend)
SIMOVERT
Umrichter
Einbau-Schrank
th
17-15
