Beschreibung
R
V
Netzanschluß
L1, L2, L3
Hauptschütz
PE
Vorladung und Hauptschütz
Projektierung
2-2
Vorladeschütz
L1
Filterschütz
C
Clean Power Filter

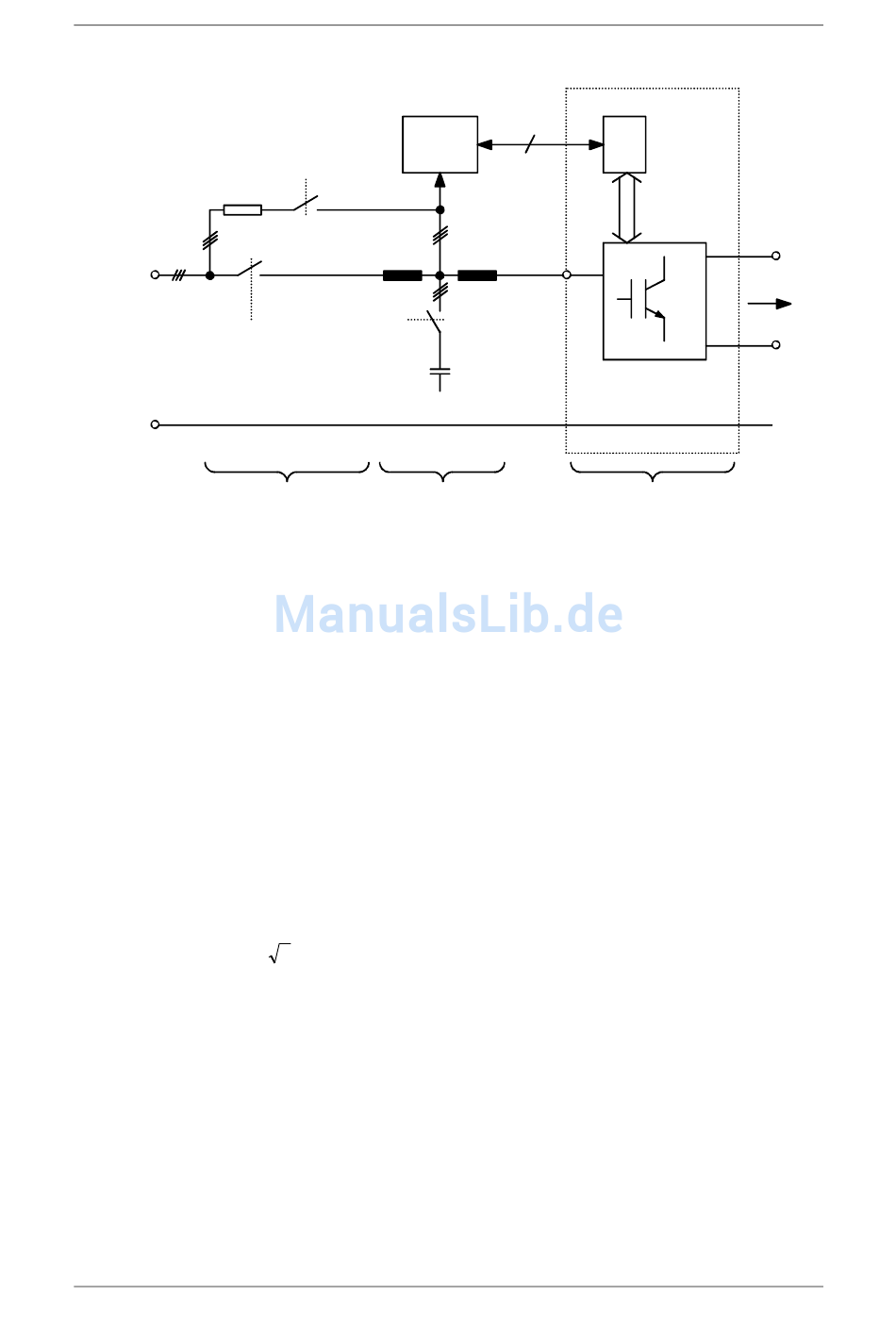

Bild 2-1 Schaltungsprinzip
An den Ausgang können sowohl ein als auch mehrere Wechselrichter
angeschlossen werden.
Die maximale angeschlossene Leistung der Wechselrichter darf das 4-
fache der Nennleistung des AFE-Wechselrichters betragen. Die
Summe der dem Netz entnommenen Wirkleistung darf die
Nennleistung des AFE nicht überschreiten, dies ist durch die
Anlagenprojektierung sicherzustellen.
Das AFE ist zur Kopplung mehrerer Wechselrichter an einer
gemeinsamen Gleichspannungsschiene geeignet. Das ermöglicht den
Austausch von Energie zwischen motorischen und generatorischen
Antrieben und sorgt damit für eine Energieeinsparung.
Durch den Spannungshochsetzbetrieb ist es möglich,
Netzspannungseinbrüche zu überbrücken, ohne daß die
Zwischenkreisspannung ihren Wert ändert. Dies ist ohne zusätzliche
Maßnahmen bis 65 % der Netznennspannung möglich, solange die
Leistungsbilanz nach Gleichung 1 aufrecht erhalten werden kann.
⋅ ⋅ =
3 U I U
Netz max
Bei Netzspannungseinbrüchen unter 65 % der Netznennspannung muß
zudem die Hilfsstromversorgung durch eine externe USV o.ä. gestützt
werden, so daß die Schütze nicht abfallen.
