Parameterliste
PNU OP1-Parametername
*:Best-P Beschreibung
r947 Störspeicher
Anzeige der zu den letzten 8 Störfällen (r748) aufgetretenen
3B3Hex Störungen; zu jedem Störfall können bis zu 8 Störungen
abgespeichert werden, denen eine Störnummer (siehe Liste der
Störungen, Abschnitt 7) zugeordnet ist. Klartextangaben zu den
Störnummern: siehe r951.
Indizes:
neuester Störfall (1) i001=S1-1 i002=S1-2 ... i008=S1-8
letzter quittierter
Störfall (2)
vorletzter quittierter
Störfall (3)
...
ältester gespeicherter
Störfall (8)
Hinweise: Der Wert '0' bedeutet 'keine Störung'.
Bei Spannungsausfall werden nur der aktuelle und
der zuletzt quittierte Störfall gespeichert. Die Indizes
17 bis 64 werden dann zu 0 gesetzt. Anzahl der
gespeicherten Störfälle siehe P952.

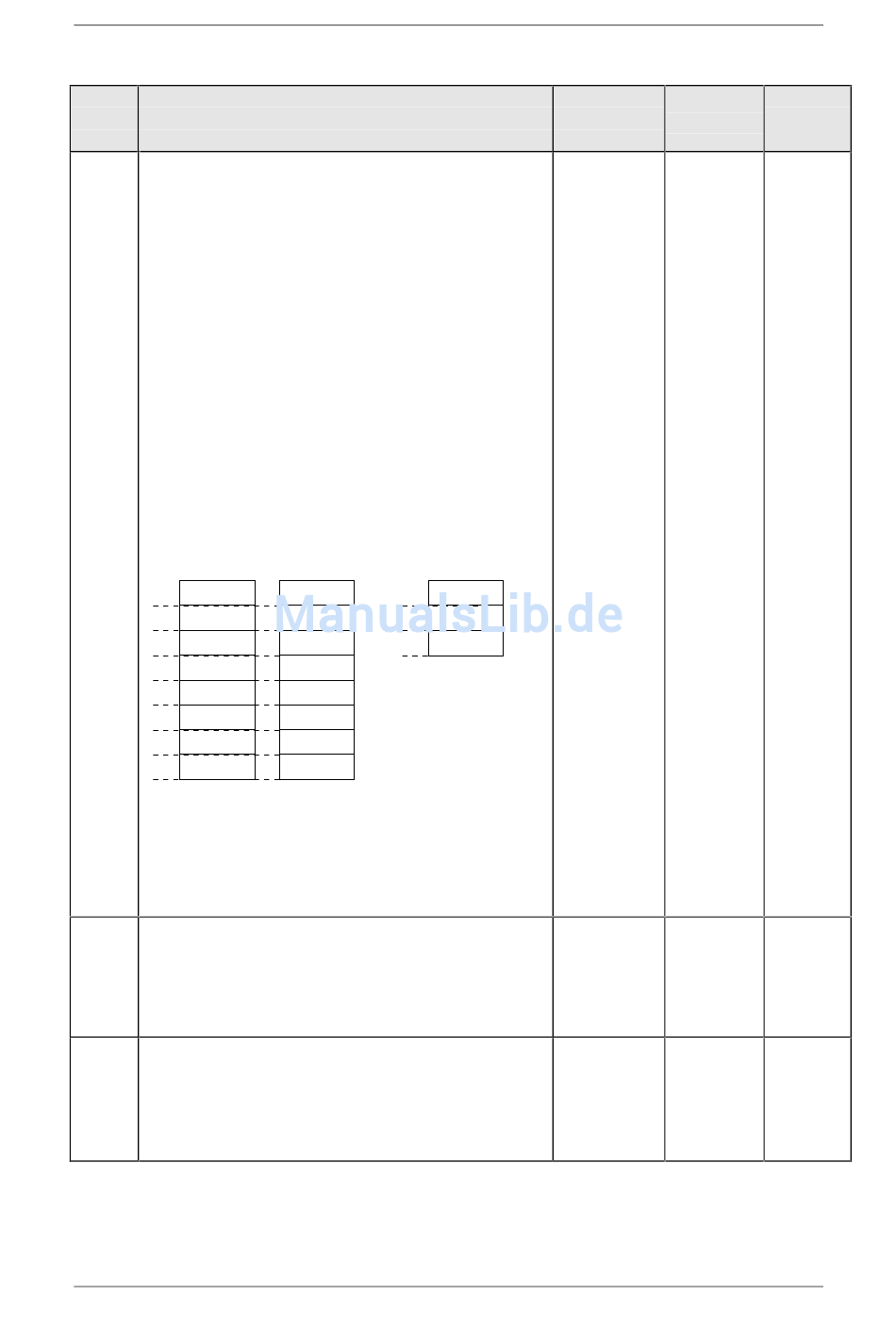

Beispiel eines Störfalls:
letzter quittierter Störfall (2)
Index r947
35
9
37
10
0
11
12
13
14
15
16
Störzeitpunkt (r748):
Aufgetretene Störungen (r947):
Störwert (r949):
35 nicht näher bezeichnet
37 2
Typ=O2; PKW: 1HEX=1.0
r949 Störwert
Störwert der Störungen, erlaubt bei verschiedenen Parametern
3B5Hex eine genauere Diagnose.
Die Störwerte sind in den gleichen Indizes wie die zugehörigen
Störnummern (r947) abgelegt - siehe Beispiel bei r947.
Typ=O2; PKW: 1HEX=1.0
r951 Störtextliste
Liste der Störtexte; jeder Störtext ist unter dem seiner
3B7Hex Störnummer entsprechenden Index abgelegt.
Beispiel (vgl. r947):
Typ=O2; PKW: 1HEX=1.0
12-36
Störung 1 Störung 2 ... Störung 8
i009=S2-1 i010=S2-2 ... i016=S2-8
i017=S3-1 i018=S3-2 ... i024=S3-8
i057=S8-1 i058=S8-2 ... i064=S8-8
r949 Index
0
4
2
5
0
6
nach 62 Tagen, 1 Std., 7 s
Betriebsdauer
PZD-Gr.: 0
PZD-Gr.: 0
In r947, i009 steht die Störung 35.
Diese ist (r951, i035): 'Ext.Fehler1'.
PZD-Gr.: 0
Wertebereich
[Dimension]
Werttexte
r748
62
1
7
6SE7080-0CX86-2AA0
Betriebsanleitung
10.99
Anz. Indizes sehen: _/_
ändern:_/_
Werkseinst.
64 2 / BR
64 3 / BR
116 2 / BR
