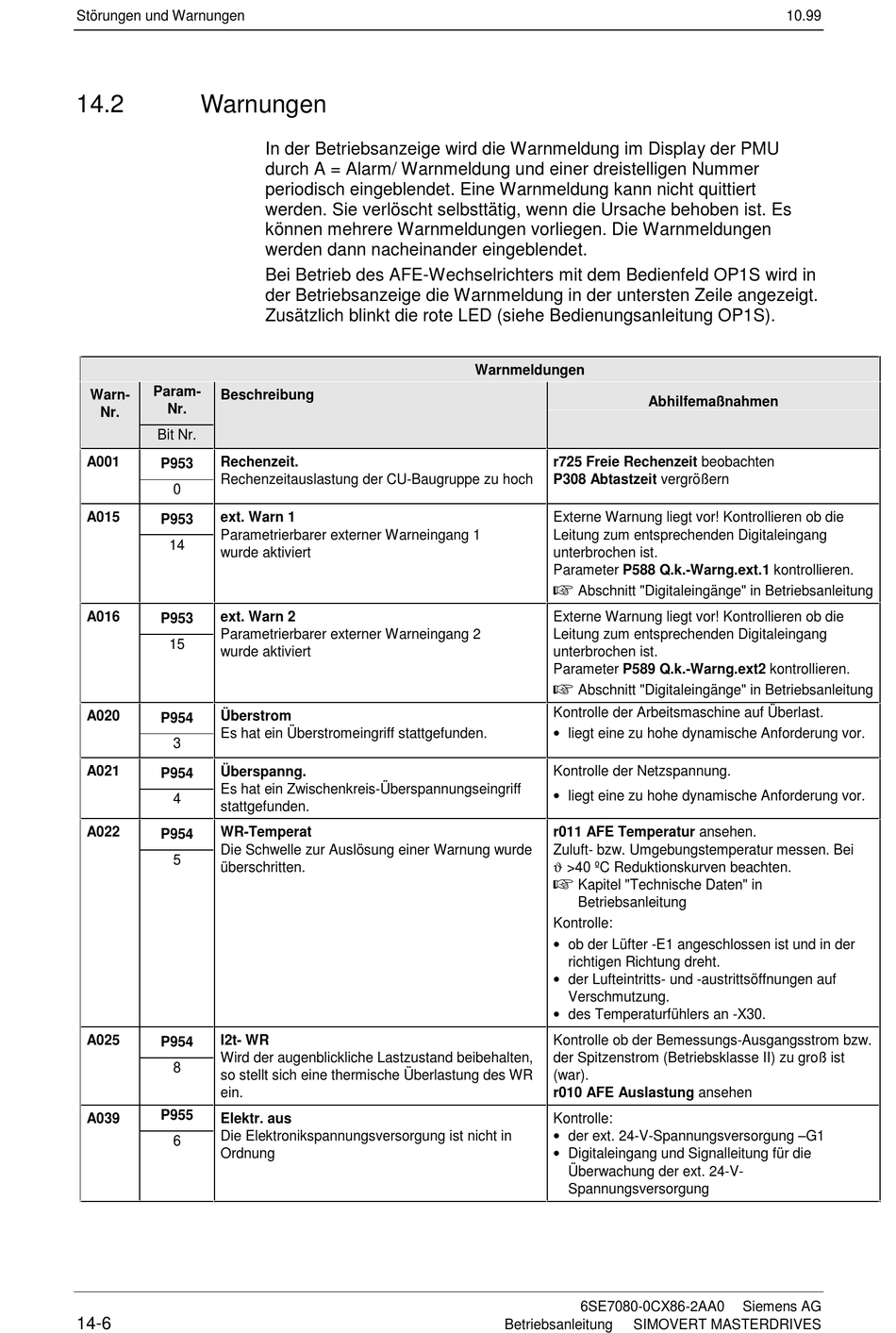

Warnungen

Param-
Warn- Beschreibung
Nr.
Nr.
Bit Nr.
A001 Rechenzeit.
P953
Rechenzeitauslastung der CU-Baugruppe zu hoch
0
A015 ext. Warn 1
P953
Parametrierbarer externer Warneingang 1
14
wurde aktiviert
A016 ext. Warn 2
P953
Parametrierbarer externer Warneingang 2
15
wurde aktiviert
A020 Überstrom
P954
Es hat ein Überstromeingriff stattgefunden.
3
A021 Überspanng.
P954
Es hat ein Zwischenkreis-Überspannungseingriff
4
stattgefunden.
A022 WR-Temperat
P954
Die Schwelle zur Auslösung einer Warnung wurde
5
überschritten.
A025 I2t- WR
P954
Wird der augenblickliche Lastzustand beibehalten,
8
so stellt sich eine thermische Überlastung des WR
ein.
P955
A039 Elektr. aus
Die Elektronikspannungsversorgung ist nicht in
6
Ordnung
14-6
In der Betriebsanzeige wird die Warnmeldung im Display der PMU
durch A = Alarm/ Warnmeldung und einer dreistelligen Nummer
periodisch eingeblendet. Eine Warnmeldung kann nicht quittiert
werden. Sie verlöscht selbsttätig, wenn die Ursache behoben ist. Es
können mehrere Warnmeldungen vorliegen. Die Warnmeldungen
werden dann nacheinander eingeblendet.
Bei Betrieb des AFE-Wechselrichters mit dem Bedienfeld OP1S wird in
der Betriebsanzeige die Warnmeldung in der untersten Zeile angezeigt.
Zusätzlich blinkt die rote LED (siehe Bedienungsanleitung OP1S).
Warnmeldungen
r725 Freie Rechenzeit beobachten
P308 Abtastzeit vergrößern
Externe Warnung liegt vor! Kontrollieren ob die
Leitung zum entsprechenden Digitaleingang
unterbrochen ist.
Parameter P588 Q.k.-Warng.ext.1 kontrollieren.
+
Abschnitt "Digitaleingänge" in Betriebsanleitung
Externe Warnung liegt vor! Kontrollieren ob die
Leitung zum entsprechenden Digitaleingang
unterbrochen ist.
Parameter P589 Q.k.-Warng.ext2 kontrollieren.
+
Abschnitt "Digitaleingänge" in Betriebsanleitung
Kontrolle der Arbeitsmaschine auf Überlast.
• liegt eine zu hohe dynamische Anforderung vor.
Kontrolle der Netzspannung.
• liegt eine zu hohe dynamische Anforderung vor.
r011 AFE Temperatur ansehen.
Zuluft- bzw. Umgebungstemperatur messen. Bei
ϑ >40 ºC Reduktionskurven beachten.
+
Kapitel "Technische Daten" in
Betriebsanleitung
Kontrolle:
• ob der Lüfter -E1 angeschlossen ist und in der
richtigen Richtung dreht.
• der Lufteintritts- und -austrittsöffnungen auf
Verschmutzung.
• des Temperaturfühlers an -X30.
Kontrolle ob der Bemessungs-Ausgangsstrom bzw.
der Spitzenstrom (Betriebsklasse II) zu groß ist
(war).
r010 AFE Auslastung ansehen
Kontrolle:
• der ext. 24-V-Spannungsversorgung –G1
• Digitaleingang und Signalleitung für die
Überwachung der ext. 24-V-
Spannungsversorgung
