Austausch der IGBT-Module

Siemens AG 6SE7080-0CX86-2AA0
SIMOVERT MASTERDRIVES
Der Austausch erfolgt wie bei der Baugruppe IGD, zusätzlich:
♦ Entfernen Sie die Befestigungsschrauben des defekten IGBT-
Moduls und bauen Sie es aus.
♦ Bauen Sie ein neues IGBT-Modul ein. Dabei ist zu beachten:
• Bestreichen Sie das Modul auf der Auflagefläche dünn und
gleichmäßig mit Wärmeleitpaste.
• Ziehen Sie die Befestigungsschrauben des IGBT-Moduls mit
5 Nm an, beachten Sie dabei die Anzugsreihenfolge.
3
1 3
1
4 2
5
IGBT-Modul festschrauben:
1. Handfest anziehen (~ 0,5 Nm)
2. Anziehen mit 5 Nm

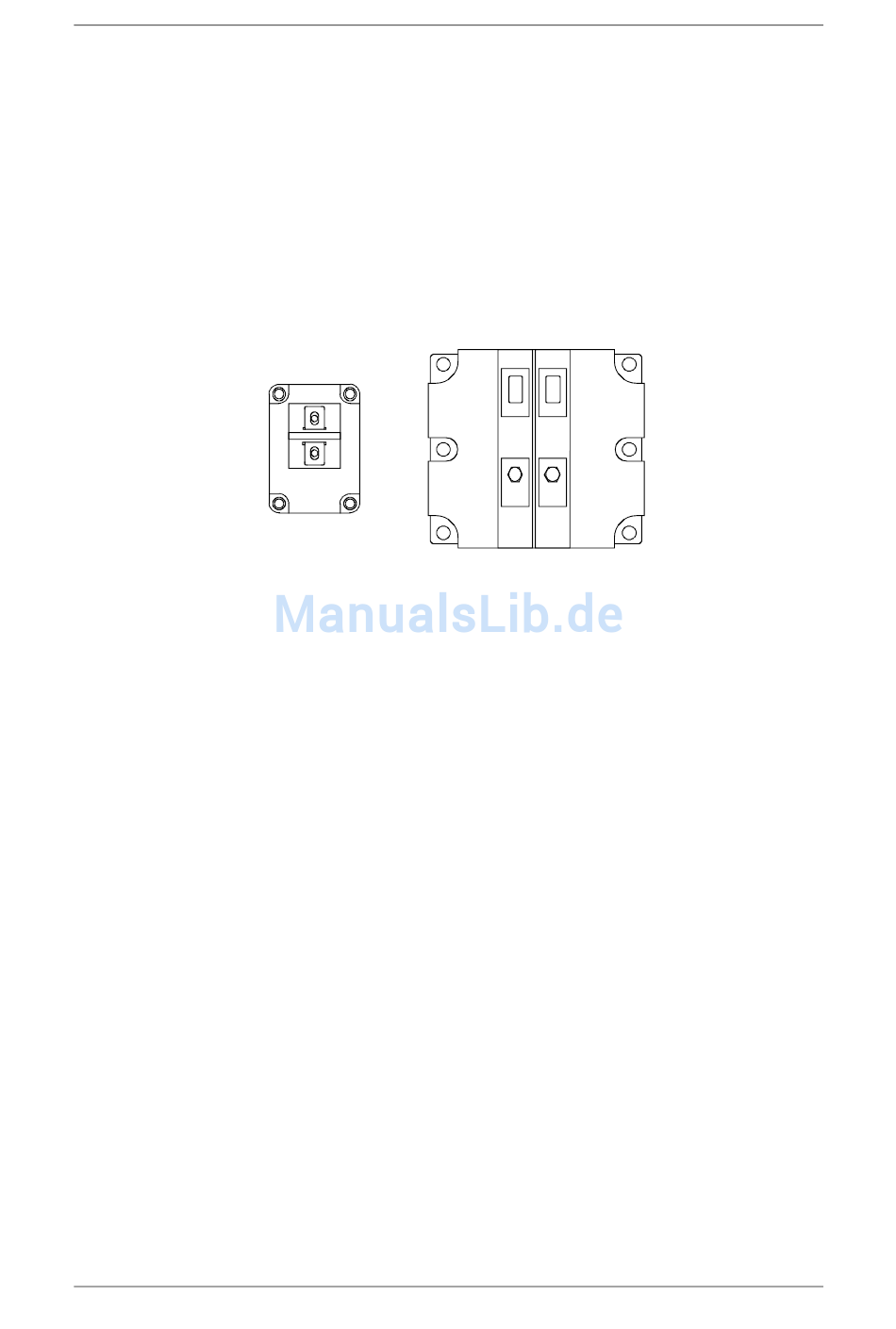

Bild 15-3 IGBT-Module festschrauben
