Aus- und Einbau der Modulverschienung (ab Bauform G)

Ausbau
Einbau
HINWEIS
Siemens AG 6SE7080-0CX86-2AA0
SIMOVERT MASTERDRIVES
♦ Bauen Sie die Kondensatorbatterie aus.
♦ Lösen Sie die Schrauben der Modulverschienung:
M8 Leistungsanschlüsse
M6 Befestigung auf Abstandshalter
M4 Beschaltung.
♦ Nehmen Sie die Isolierung der SMU / SML heraus.
♦ Heben Sie die Modulverschienung heraus.
Der Abstand zwischen der Plus- und der Minusschiene muß 4 mm
betragen. Zum Einbau der Modulverschienung müssen Sie deshalb
eine Lehre, z. B. ein 4 mm starkes Kunststoffteil verwenden.
♦ Legen Sie die Modulverschienung und Isolierung SMU / SML auf
Abstandsbolzen und fixieren die Anordnung (M6).
♦ Stecken Sie die Lehre anstelle der Zwischenkreisverschienung in
die Modulverschienung.
♦ Legen Sie die SMU und SML auf und ziehen die Modulanschlüsse
an (M8, 8 - 10 Nm, M6, 2,5 - 5 Nm).
♦ Ziehen Sie die Mutter auf dem Abstandsbolzen fest (6 Nm).
♦ Schließen Sie die Beschaltungswiderstände an (M4, 1,8 Nm).
♦ Ziehen Sie die Leistungsanschlüsse fest (M8, 13 Nm).
♦ Nehmen Sie die Lehre aus der Modulverschienung heraus.
Modulver-
schraubung
Anschluß +
4

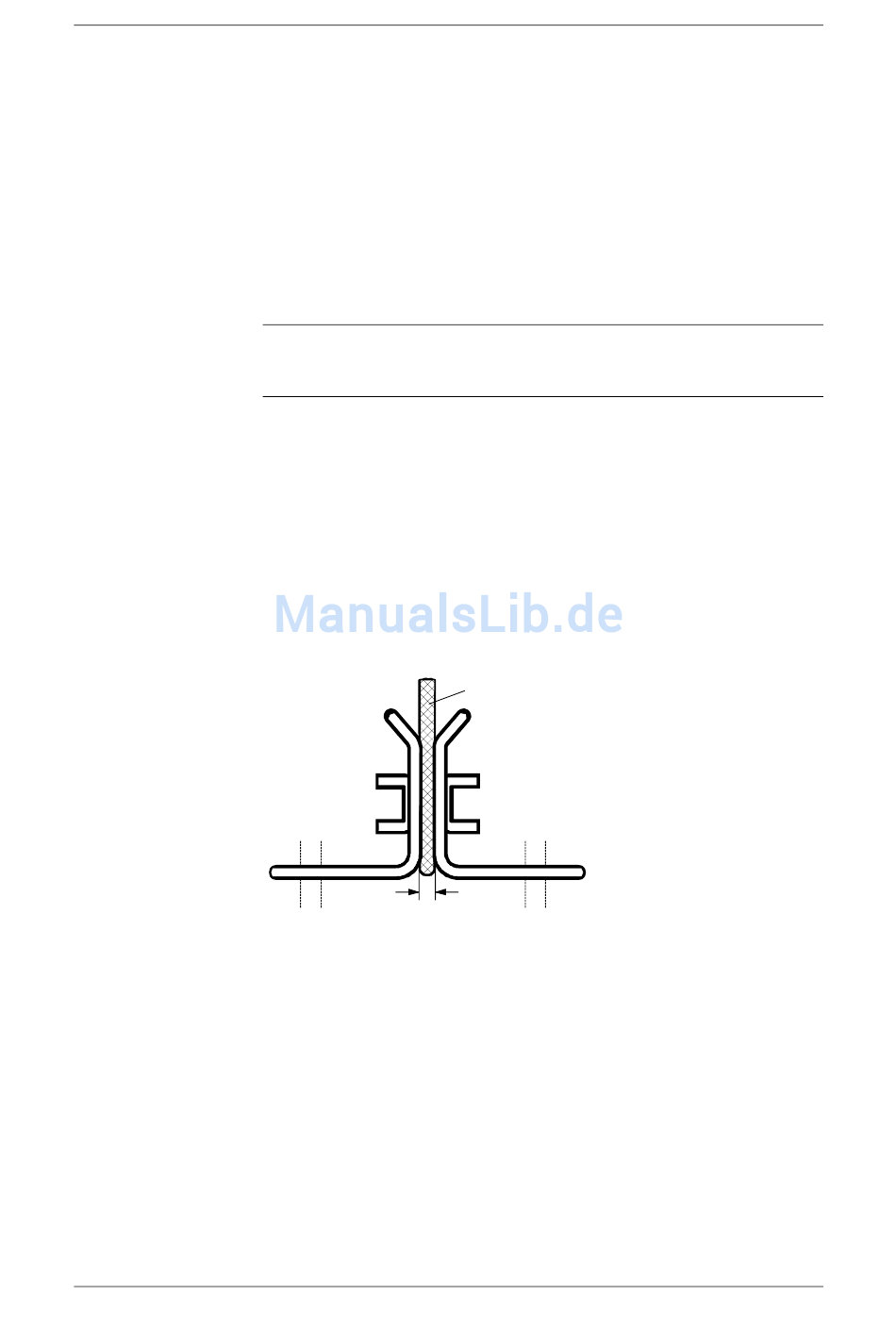

Bild 15-2 Modulverschienung einbauen
Betriebsanleitung
Lehre 4 mm
Modulver-
schraubung
Anschluß −
