Benutzerhandbuch | Kühlstellenregler, AK-CC55
Inhalt
Einführung ...........................................................................................................................2
Programmübersicht .........................................................................................................4
Anwendungen....................................................................................................................6
Betrieb .................................................................................................................................16
Menüübersicht – Version Compact ..........................................................................20
Menüübersicht – Version Einzelverdampfer ..........................................................26
Menüübersicht – Multiverdampfer ...........................................................................33
Einführung
Anwendung
Komplette Kühlmöbelregelung mit großer Flexibilität zur Anpassung
an alle Kühlmöbel- und Kühlraumtypen.
Vorteile
• Ermöglicht eine deutliche Erhöhung des Saugdrucks
• Energieoptimierung der gesamten Kühlstelle
• Adaptive Regelung der minimalen stabilen Überhitzung (MSS) erfolgt
mit niedrigstem möglichem Überhitzungswert
• Die adaptive Flüssigkeitsregelung (ALC) kann mit Überhitzung bis zu
0 K in transkritischen CO -Systemen mit Flüssigkeits-Ejektoren erfolgen.
2
• Ein Regler für mehrere verschiedene Kälteanwendungen
• Schnelle Konfiguration mit vordefinierten Einstellungen
• Einfache Konfiguration und Wartung per Bluetooth über eine mobile App
Prinzip

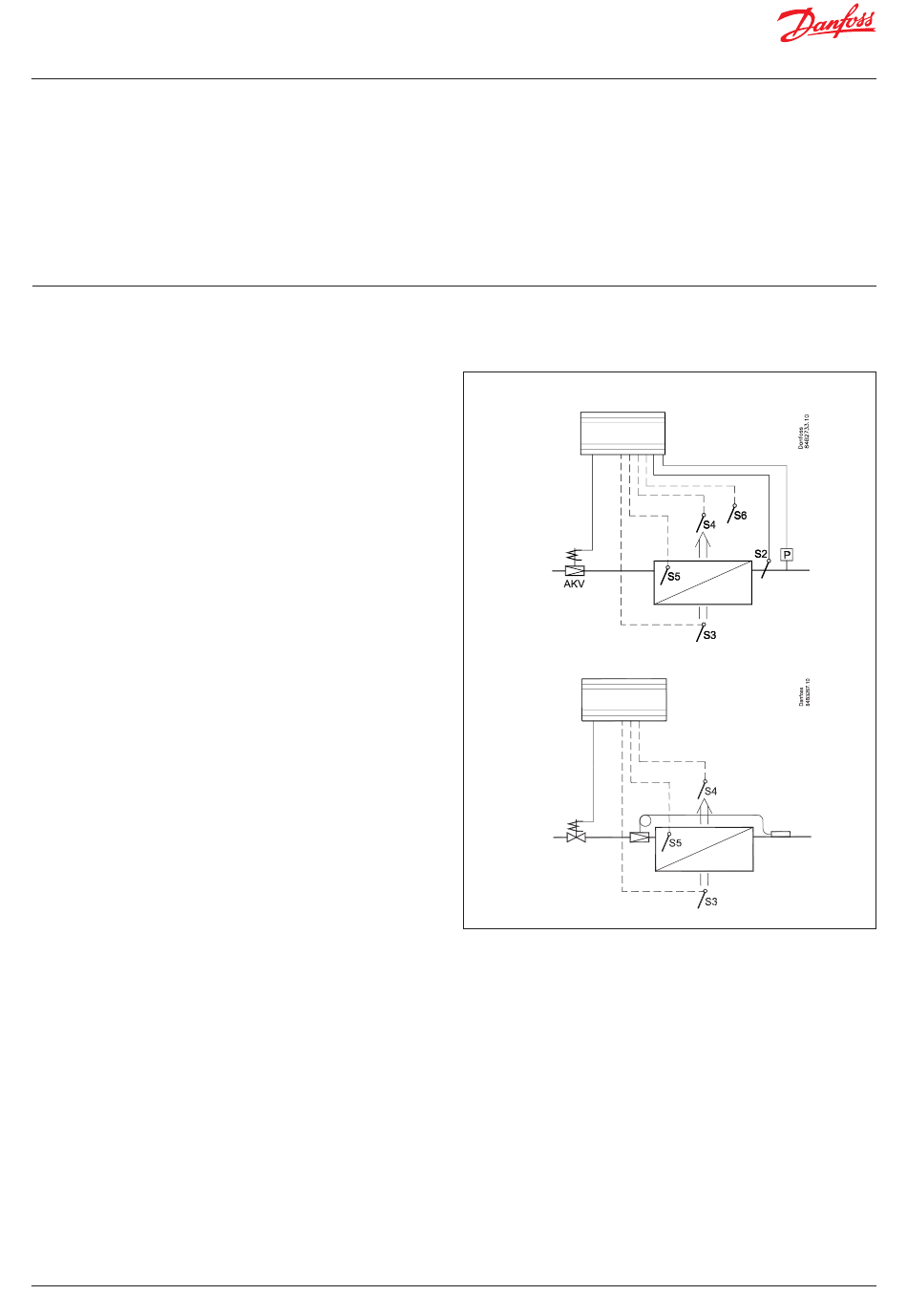

Die Temperatur im Regler wird mit einem oder zwei Temperaturfühlern
erfasst, die im Luftstrom vor dem Verdampfer (S3) oder nach dem
Verdampfer (S4) platziert sind. Eine Einstellung für Thermostat,
Alarmthermostat und Ablesung am Display legt fest, wie stark die
beiden Fühlerwerte jede einzelne Funktion beeinflussen sollen.
Darüber hinaus kann ein Produktfühler S6 eingesetzt werden,
der sich an einem beliebigen Ort im Möbel anbringen und zur
Messung der Temperatur direkt in der Nähe der Lebensmittel
und zur möglichen Alarmauslösung verwenden lässt.
Der Fühler S5, der als Abtaufühler verwendet werden kann,
erfasst die Temperatur am Verdampfer.
Zusätzlich zum Ausgang für das elektronische Einspritzventil
AKV verfügt der Regler über Relaisausgänge, die durch die
Anwendungseinstellung definiert werden.
Funktionen
• Tag/Nacht-Thermostat mit Zweipunktregelung
oder modulierendem Prinzip
• Produktfühler S6 mit getrennten Alarmgrenzen
• Umschaltung zwischen Thermostateinstellungen über Digitaleingang
• Adaptive Regelung der Überhitzung
• Diagnoseabhängige adaptive Abtauung
• Start der Abtauung über Zeitplan, Digitaleingang oder Netzwerksignal
• Umluft-, elektrische oder Heißgasabtauung
• Temperatur- und/oder zeitabhängige Abtauabschaltung
• Koordinierung der Abtauung zwischen mehreren Reglern
• Pulsieren oder Drehzahlregelung der Lüfter, wenn der Thermostat
die Solltemperatur erreicht hat
• Geräte-Reinigungsfunktion zur Dokumentation
in der HACCP-Aufzeichnung
2 | BC308437742037de-000102
Funktionen .........................................................................................................................39
Funktionsübersicht .........................................................................................................47
Anschlüsse .........................................................................................................................65
Daten ...................................................................................................................................68
Bestellung ..........................................................................................................................69
• Rahmenheizungsregelung über Tag-/Nachtbelastung oder Taupunkt
• Feuchtigkeitsregelung in Kühlräumen
• Türfunktion
• Regelung von zwei Verdichtern
• Steuerung der Nachtrollos
• Beleuchtungssteuerung
• Heizthermostat
• Hochgenaue Eingänge, die eine höhere Messgenauigkeit als in
Norm EN ISO 23953-2 festgelegt ohne nachfolgende Kalibrierung
gewährleistet (Pt 1000 Ohm-Fühler)
• Integrierte MODbus-Kommunikation mit der Option für die Installation
einer LonWorks-Kommunikationskarte
