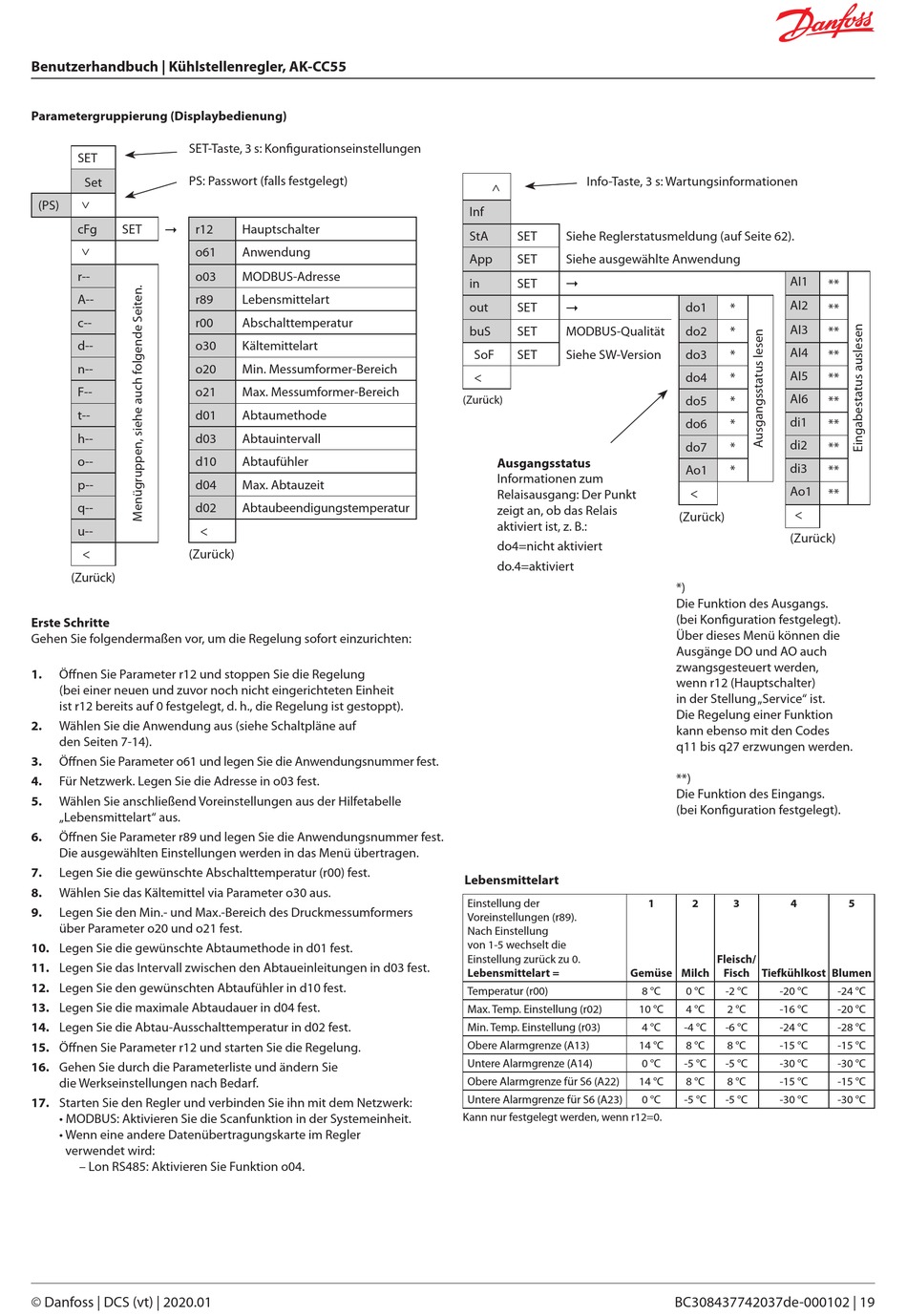

Benutzerhandbuch | Kühlstellenregler, AK-CC55
Parametergruppierung (Displaybedienung)
SET-Taste, 3 s: Konfigurationseinstellungen
SET
PS: Passwort (falls festgelegt)
Set
(PS)
cFg SET r12
Þ
o61
r-- o03
A-- r89
c-- r00
d-- o30
n-- o20
F-- o21
t-- d01
h-- d03
o-- d10
p-- d04
q-- d02
u-- <
< (Zurück)
(Zurück)
Erste Schritte
Gehen Sie folgendermaßen vor, um die Regelung sofort einzurichten:
1. Öffnen Sie Parameter r12 und stoppen Sie die Regelung
(bei einer neuen und zuvor noch nicht eingerichteten Einheit
ist r12 bereits auf 0 festgelegt, d. h., die Regelung ist gestoppt).
2. Wählen Sie die Anwendung aus (siehe Schaltpläne auf
den Seiten 7-14).
3.
Öffnen Sie Parameter o61 und legen Sie die Anwendungsnummer fest.
4. Für Netzwerk. Legen Sie die Adresse in o03 fest.
5. Wählen Sie anschließend Voreinstellungen aus der Hilfetabelle
„Lebensmittelart" aus.
6.
Öffnen Sie Parameter r89 und legen Sie die Anwendungsnummer fest.
Die ausgewählten Einstellungen werden in das Menü übertragen.
7. Legen Sie die gewünschte Abschalttemperatur (r00) fest.
8. Wählen Sie das Kältemittel via Parameter o30 aus.
9.
Legen Sie den Min.- und Max.-Bereich des Druckmessumformers
über Parameter o20 und o21 fest.
10. Legen Sie die gewünschte Abtaumethode in d01 fest.
11. Legen Sie das Intervall zwischen den Abtaueinleitungen in d03 fest.
12. Legen Sie den gewünschten Abtaufühler in d10 fest.
13. Legen Sie die maximale Abtaudauer in d04 fest.
14. Legen Sie die Abtau-Ausschalttemperatur in d02 fest.
15. Öffnen Sie Parameter r12 und starten Sie die Regelung.
16. Gehen Sie durch die Parameterliste und ändern Sie
die Werkseinstellungen nach Bedarf.
17. Starten Sie den Regler und verbinden Sie ihn mit dem Netzwerk:
• MODBUS: Aktivieren Sie die Scanfunktion in der Systemeinheit.
• Wenn eine andere Datenübertragungskarte im Regler
verwendet wird:
– Lon RS485: Aktivieren Sie Funktion o04.
© Danfoss | DCS (vt) | 2020.01
Hauptschalter
Anwendung
MODBUS-Adresse
Lebensmittelart
Abschalttemperatur
Kältemittelart
Min. Messumformer-Bereich
Max. Messumformer-Bereich
Abtaumethode
Abtauintervall
Abtaufühler
Max. Abtauzeit
Abtaubeendigungstemperatur
Info-Taste, 3 s: Wartungsinformationen
Inf
StA SET Siehe Reglerstatusmeldung (auf Seite 62).
App SET Siehe ausgewählte Anwendung
in SET
Þ
out SET
Þ
buS SET MODBUS-Qualität
SoF SET Siehe SW-Version
<
(Zurück)
Ausgangsstatus
Informationen zum
Relaisausgang: Der Punkt
zeigt an, ob das Relais
aktiviert ist, z. B.:
do4=nicht aktiviert
do.4=aktiviert
Lebensmittelart
Einstellung der
Voreinstellungen (r89).
Nach Einstellung
von 1-5 wechselt die
Einstellung zurück zu 0.
Lebensmittelart = Gemüse
Temperatur (r00)
Max. Temp. Einstellung (r02)
Min. Temp. Einstellung (r03)
Obere Alarmgrenze (A13)
Untere Alarmgrenze (A14)
Obere Alarmgrenze für S6 (A22)
Untere Alarmgrenze für S6 (A23)
Kann nur festgelegt werden, wenn r12=0.
AI1
AI2
do1
*
AI3
do2 *
AI4
do3 *
AI5
do4 *
AI6
do5 *
di1
do6 *
di2
do7 *
di3
Ao1 *
Ao1
<
<
(Zurück)
(Zurück)
*)
Die Funktion des Ausgangs.
(bei Konfiguration festgelegt).
Über dieses Menü können die
Ausgänge DO und AO auch
zwangsgesteuert werden,
wenn r12 (Hauptschalter)
in der Stellung „Service" ist.
Die Regelung einer Funktion
kann ebenso mit den Codes
q11 bis q27 erzwungen werden.
**)
Die Funktion des Eingangs.
(bei Konfiguration festgelegt).
1 2 3 4
Fleisch/
Milch Fisch Tiefkühlkost
8 °C 0 °C -2 °C -20 °C
10 °C 4 °C 2 °C -16 °C
4 °C -4 °C -6 °C -24 °C
14 °C 8 °C 8 °C -15 °C
0 °C -5 °C -5 °C -30 °C
14 °C 8 °C 8 °C -15 °C
0 °C -5 °C -5 °C -30 °C
BC308437742037de-000102 | 19
**
**
**
**
**
**
**
**
**
**
5
Blumen
-24 °C
-20 °C
-28 °C
-15 °C
-30 °C
-15 °C
-30 °C
