5 Installation
• Schieben Sie jeweils zwei Montageclips auf die seit-
DE
lichen Führungsleisten der CMC III PU auf.

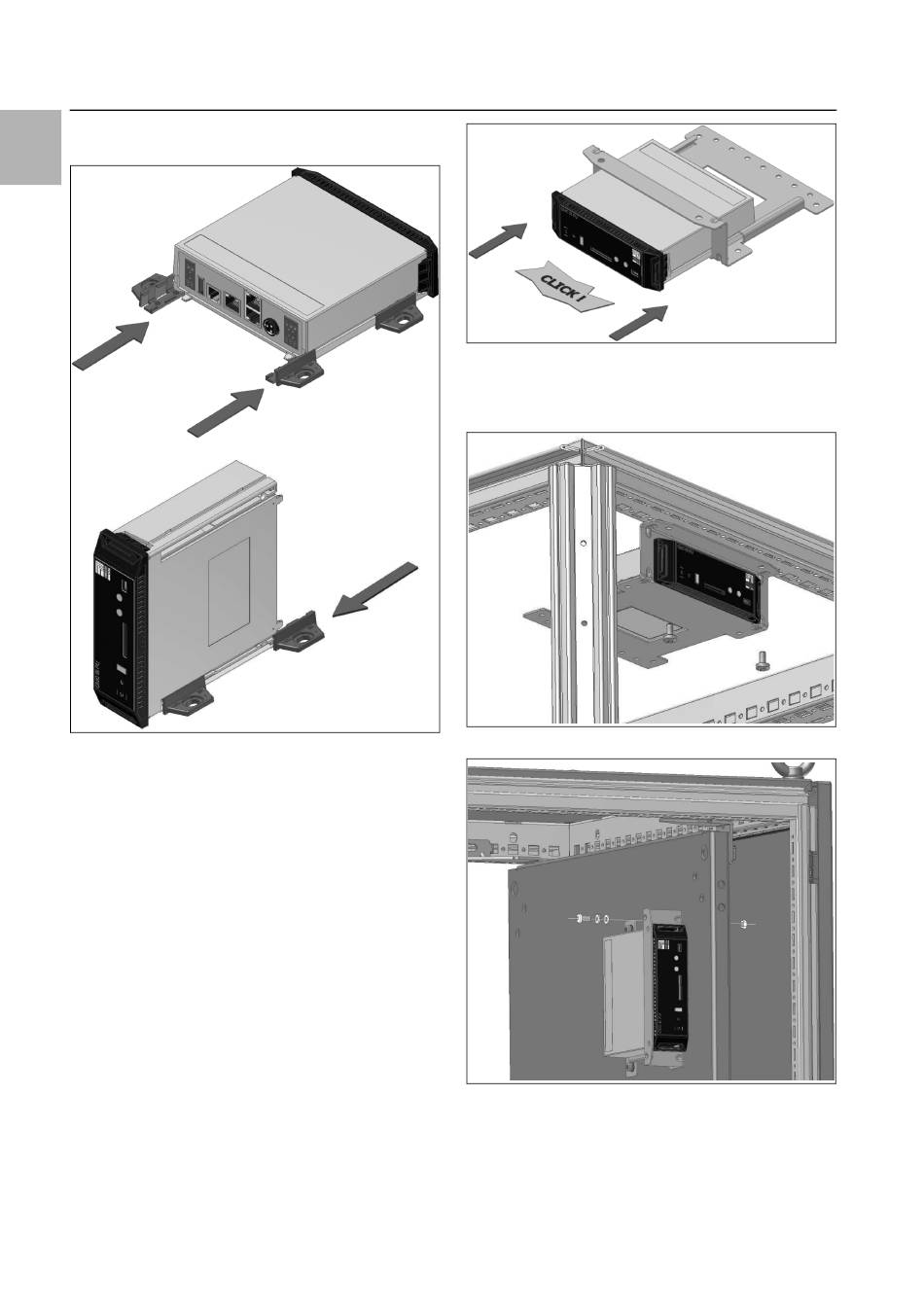

Abb. 3: Aufschieben der Montageclips
• Befestigen Sie die CMC III PU mit den Schrauben
aus dem Lieferumfang z. B. auf einer Montageplatte
im IT-Schrank.
5.3.3
Montage mit der CMC III Montageeinheit
Die CMC III Montageeinheit gibt es in zwei Ausführun-
gen:
– Zur Montage der CMC III PU am Schrankrahmen
oder auf einer Montageplatte (DK 7030.071).
– Als 19"-Ausführung (1 HE) zur Aufnahme der
CMC III PU und zwei weiterer Geräte
(DK 7030.070).
Die Montage der CMC III PU in beiden Montageein-
heiten ist identisch:
• Schieben Sie die CMC III PU so weit in die Montage-
einheit ein, bis sie einrastet.
10
Abb. 4: Einschieben der CMC III PU in die Montageeinheit
• Befestigen Sie die Montageeinheit (DK 7030.071)
mit den Schrauben aus dem Lieferumfang am
Schrankrahmen bzw. auf einer Montageplatte.
Abb. 5: Befestigen der Montageeinheit am Schrankrahmen
Abb. 6: Befestigen der Montageeinheit auf einer Montage-
platte
• Befestigen Sie die Montageeinheit (DK 7030.070)
mit den Schrauben aus dem Lieferumfang in einem
freien Einschub (1 HE) des IT-Schranks.
