6 Inbetriebnahme

6 Inbetriebnahme
DE
6.1

Einschalten der CMC III PU

Nach dem Herstellen des elektrischen Anschlusses
startet die CMC III PU automatisch (vgl. Abschnitt 5.4
„Elektrischer Anschluss"). Ein separates Einschalten
ist nicht erforderlich.
6.2

Bedien- und Anzeigeelemente

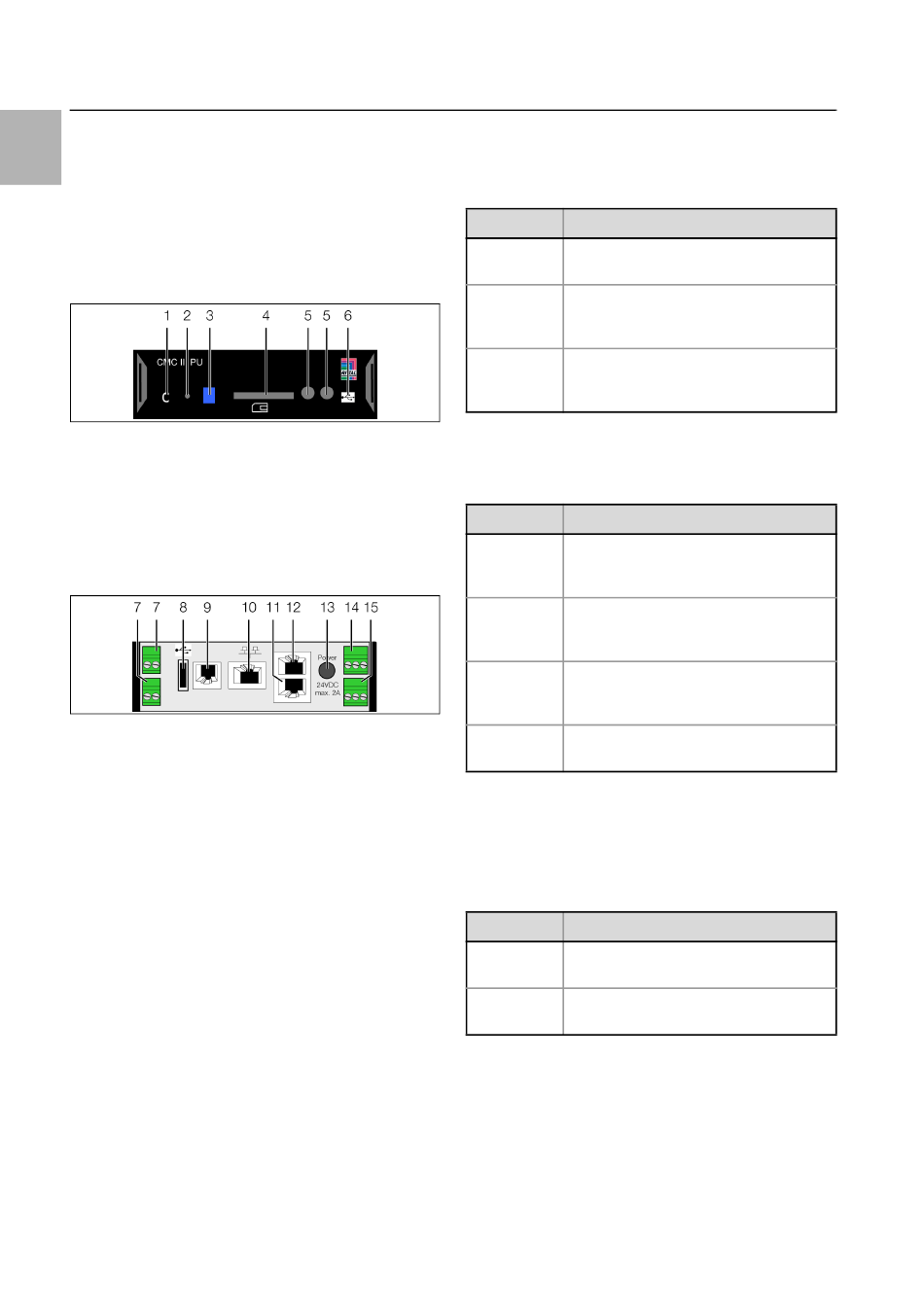

Abb. 10: Frontseite der CMC III PU
Legende
1 „C"-Taste zur Quittierung von Meldungen
2 Versteckte Reset-Taste
3 Multi-LED zur Statusanzeige
4 SD-Card Einschub (nicht bei Ausführung „Compact")
5 Integrierter Infrarot-Zugangssensor
6 Mini USB-Anschluss zur Konfiguration
Abb. 11: Rückseite der CMC III PU
Legende
7 Digitale Eingänge (2 Stück)
8 USB Master-Anschluss (nicht bei Ausführung „Com-
pact")
9 Anschluss für Display-, GSM- oder ISDN-Unit Module
RJ 12/RS 232
10 Ethernet-Schnittstelle RJ 45 mit PoE
11 CAN-Bus-Anschluss (Daisy Chain) für CMC III Senso-
ren und CMC III Steuereinheiten
12 Zweiter CAN-Bus-Anschluss (nicht bei Ausführung
„Compact")
13 Spannungsversorgung 24 V DC (Netzteilanschluss)
14 Spannungsversorgung 24 V DC (Direktanschluss)
15 Alarm-Relaisausgang (potenzialfreier Kontakt, max.
24 V DC,1 A)
6.3

Anzeigen der LEDs

In der Front der CMC III PU ist eine Multi-LED zur Sta-
tusanzeige integriert (Abb. 10, Pos. 3). Des Weiteren
sind auf der Rückseite am CAN-Bus-Anschluss
(Abb. 11, Pos. 11 und 12) sowie an der Ethernet-
Schnittstelle (Abb. 11, Pos. 10) weitere LEDs ange-
ordnet.
14
6.3.1

Anzeigen der Multi-LED

Am Dauerlicht der Multi-LED kann der Status der
CMC III PU sowie der angeschlossenen Komponen-
ten abgelesen werden.
Farbe Status
Grün Alle am CAN-Bus angeschlossenen Ge-
räte haben den Status „OK".
Orange Mindestens ein am CAN-Bus ange-
schlossenes Gerät hat den Status „War-
nung".
Rot Mindestens ein am CAN-Bus ange-
schlossenes Gerät hat den Status
„Alarm".
Tab. 1: Dauerlicht der Multi-LED
An einem Blinkcode der Multi-LED kann eine Status-
änderung der CMC III PU abgelesen werden:
Farbe Status
Zyklisch Mindestens ein neues Device am CAN-
grün – oran- Bus wurde erkannt (Status „Detected").
ge – rot
Abwech- Mindestens ein Device am CAN-Bus wur-
selnd rot – de entfernt oder kann nicht mehr über
blau CAN-Bus erreicht werden (Status „Lost").
Blau Mindestens für ein Device wurde die Po-
sition am CAN-Bus geändert (Status
„Changed").
Rot Update-Vorgang läuft (sog. Heartbeat,
abwechselnd lang und kurz).
Tab. 2: Blinkcodes der Multi-LED
6.3.2 Anzeigen der LEDs am CAN-Bus-An-
schluss
Am CAN-Bus-Anschluss befinden sich eine rote und
eine grüne LED. Hier wird der Status des CAN-Bus
angezeigt.
Farbe Status
Grün (Dau- Kommunikation über den CAN-Bus mög-
erlicht) lich.
Rot (Blin- Übertragungsfehler.
kend)
Tab. 3: LEDs CAN-Bus-Anschluss
6.3.3 Anzeigen der LEDs an der Ethernet-
Schnittstelle
An der Ethernet-Schnittstelle befinden sich eine grüne
und eine orange LED. Hier wird der Status der Netz-
werkverbindung angezeigt.
