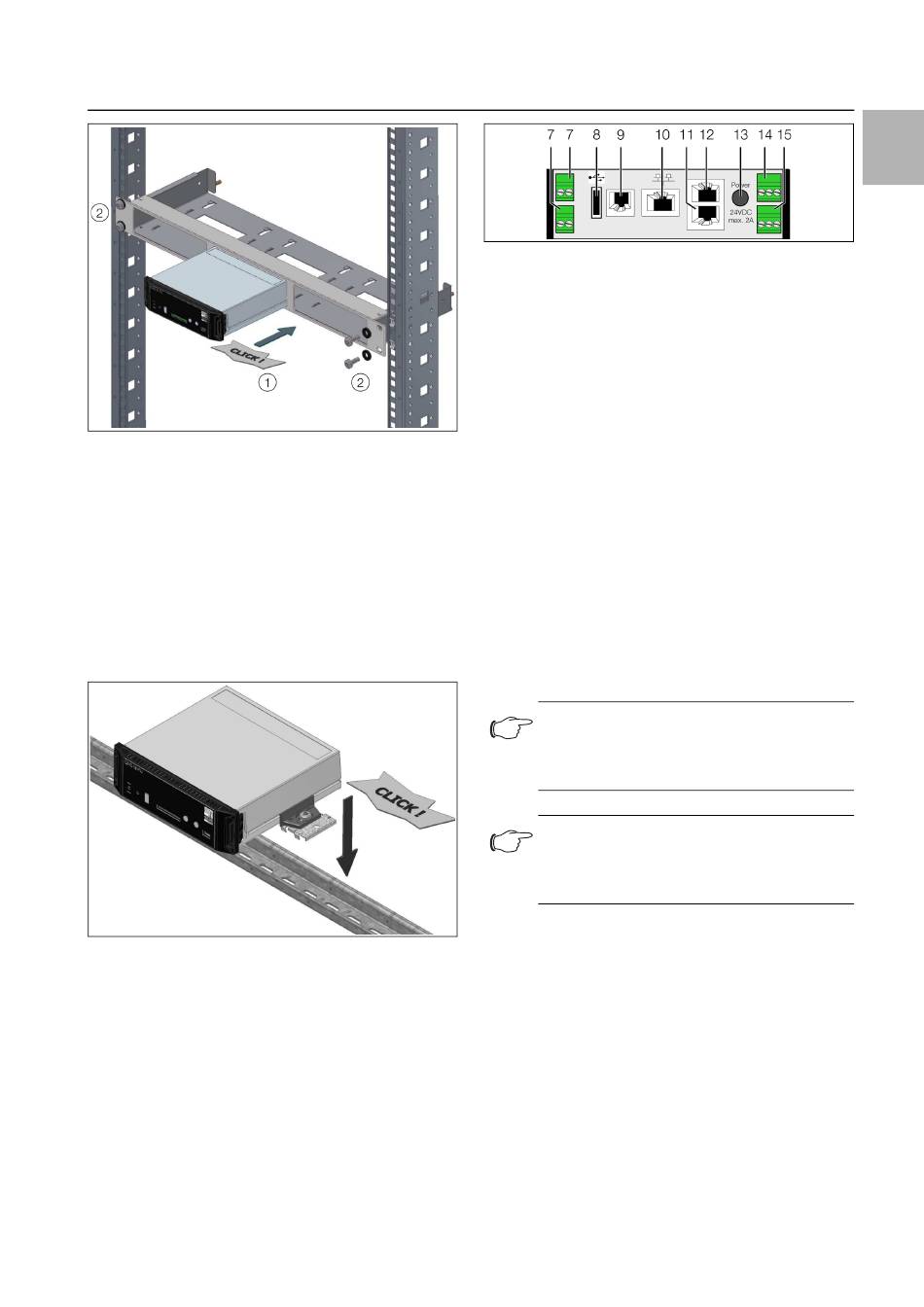

Abb. 7: Befestigen der Montageeinheit in einem Einschub
5.3.4
Hutschienenmontage
Die Hutschienenmontage erfolgt mit Hilfe der im Lie-
ferumfang beigelegten Montageclips und den eben-
falls beigelegten Federclips.
• Schieben Sie jeweils links und rechts einen Monta-
geclip auf die seitlichen Führungsleisten der
CMC III PU auf.
• Schrauben Sie jeweils einen Federclip zur Hutschie-
nenmontage auf die Montageclips.
• Setzen Sie die CMC III PU mit den Federclips auf die
Hutschiene auf.
Abb. 8: Hutschienenmontage der CMC III PU
5.4
Elektrischer Anschluss
Generell bestehen verschiedene Möglichkeiten, die
CMC III PU mit der notwendigen Betriebsspannung
zu versorgen:
1. Externes Netzteil Power Supply (DK 7030.060)
2. Direktanschluss 24 V
3. Power over Ethernet (PoE)
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
Abb. 9: Rückseite der CMC III PU
Legende
7
Digitale Eingänge (2 Stück)
8
USB Master-Anschluss (nicht bei Ausführung „Com-
pact")
9
Anschluss für Display-, GSM- oder ISDN-Unit Module
RJ 12/RS 232
10
Ethernet-Schnittstelle RJ 45 mit PoE
11
CAN-Bus-Anschluss (Daisy Chain) für CMC III Senso-
ren und CMC III Steuereinheiten
12
Zweiter CAN-Bus-Anschluss (nicht bei Ausführung
„Compact")
13
Spannungsversorgung 24 V DC (Netzteilanschluss)
14
Spannungsversorgung 24 V DC (Direktanschluss)
15
Alarm-Relaisausgang (potenzialfreier Kontakt, max.
24 V DC,1 A)
5.4.1
Anschluss über externes Netzteil
• Schließen Sie das externe Netzteil (DK 7030.060) an
den Netzteilanschluss der CMC III PU (Abb. 9,
Pos. 13) an.
• Wählen Sie ein länderspezifisches Anschlusskabel
für das Netzteil aus.
• Verbinden Sie das Netzteil mit dem Anschlusskabel
mit der Netzversorgung.
Hinweis:
Weiterführende Hinweise finden Sie in der
Dokumentation zum Netzteil
(DK 7030.060).
Hinweis:
Während des Bootvorgangs darf die Span-
nungsversorgung nicht von der CMC III PU
getrennt werden.
Der Start der CMC III PU dauert ca. 1 Minute. Wäh-
rend dieser Zeit blinkt die Statusanzeige unregelmä-
ßig. Es ertönt ein Signalton, sobald das Gerät erfolg-
reich gestartet ist. Danach ist das Gerät betriebsbe-
reit.
5.4.2
Direktanschluss
Alternativ können Sie die CMC III PU auch direkt über
die Klemmenstecker mit dem externen Netzteil verbin-
den.
• Schließen Sie hierzu den 24 V-Ausgang (Direktan-
schluss) am Netzteil (DK 7030.060) am entspre-
chenden Anschluss der CMC III PU (Abb. 9,
Pos. 14) an.
5 Installation
11
DE
