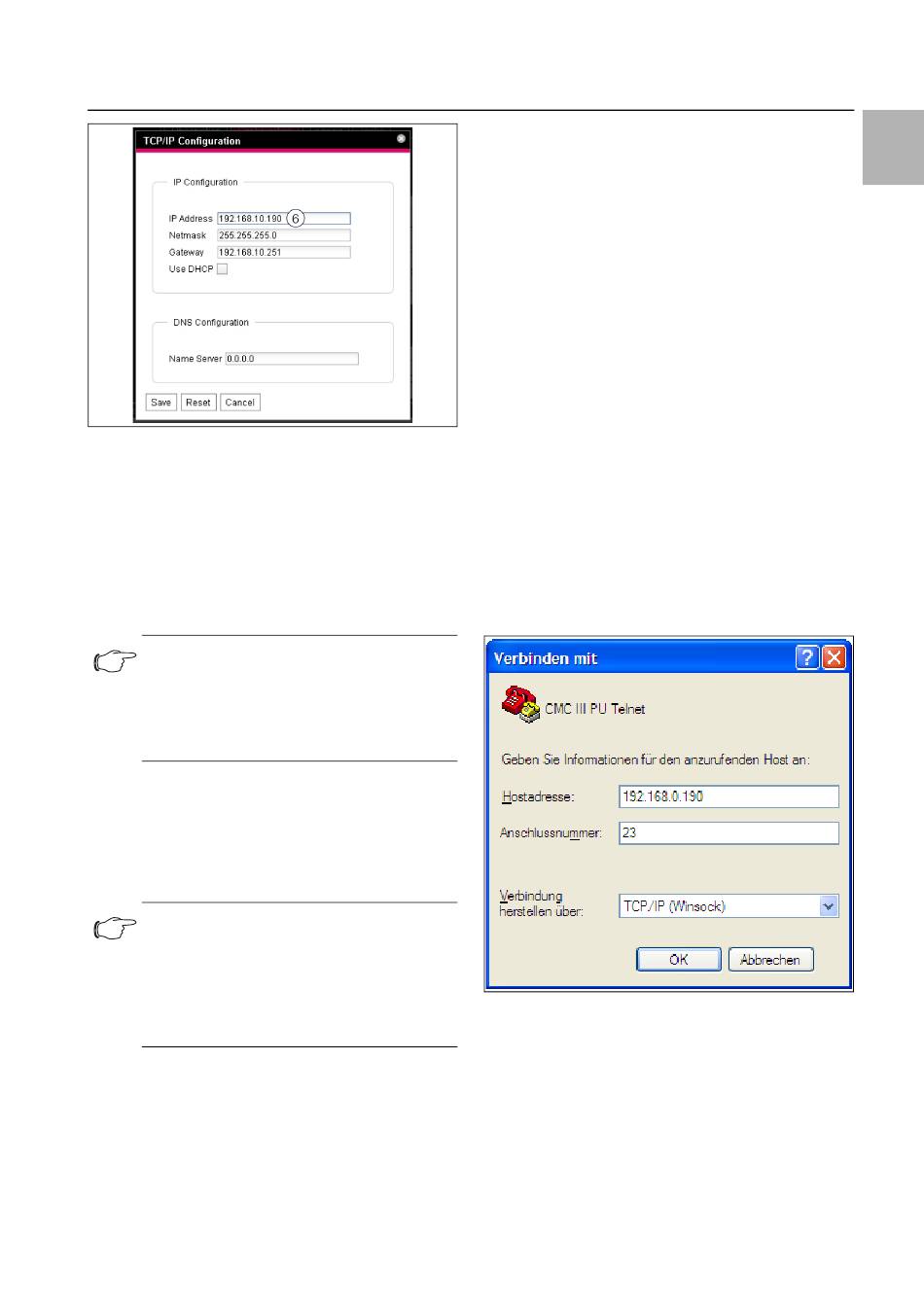

Abb. 14: Anpassen der TCP/IP-Einstellungen
• Ändern Sie im Fenster TCP/IP Configuration die IP-
Adresse des Geräts auf eine im Netzwerk erlaubte
Adresse ab (Abb. 14, Pos. 6).
• Stellen Sie ggf. die Netmask und das Gateway kor-
rekt ein.
• Aktivieren Sie alternativ die Einstellung „Use DHCP"
für eine automatische IP-Vergabe.
• Klicken Sie die Schaltfläche Save an, um die Einstel-
lungen zu speichern.
Hinweis:
Falls die Schaltfläche Save nicht angeklickt
werden kann, liegt eine Fehleingabe vor
(vgl. Abschnitt 8.2.5 „Sonstige Anzeigen").
Überprüfen und korrigieren Sie in diesem
Fall zunächst Ihre Eingaben.
• Ändern Sie die Netzwerkeinstellungen Ihres Compu-
ters auf die ursprünglichen Werte der IP-Adresse so-
wie der Subnetzmaske ab.
• Trennen Sie das Netzwerkkabel zu Ihrem Computer.
• Verbinden Sie die CMC III PU mit einem Netzwerk-
kabel mit Ihrem Ethernet-LAN (Abb. 11, Pos. 10).
Hinweis:
Falls Sie die automatische IP-Vergabe akti-
viert haben (Einstellung „Use DHCP" ist ak-
tiviert), können Sie die IP-Adresse der
CMC III PU über die USB-Schnittstelle ein-
sehen (vgl. Abschnitt 7.4 „USB-/serielle
Verbindung").
7.2.3
Einstellungen
Alle weiteren Einstellungsmöglichkeiten der
CMC III PU sind im Abschnitt 8 „Bedienung" be-
schrieben.
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
7 Konfiguration
7.3
Telnet-Verbindung
Eine Telnet-Verbindung kann bei Verwendung des
Betriebssystems Windows XP über das dort mitgelie-
ferte Programm „HyperTerminal" hergestellt werden.
Bei Verwendung des Betriebssystems Windows 7
wird hierzu ein entsprechendes Hilfsprogramm, z. B.
„PuTTY" genutzt. Alternativ kann auch der Telnet-Cli-
ent von Windows genutzt werden, dieser muss unter
Windows 7 jedoch zunächst installiert werden („Sys-
temsteuerung" > „Programme" > „Windows-Funktio-
nen aktivieren oder deaktiveren").
7.3.1
Herstellen der Verbindung
Im Folgenden wird zunächst das Herstellen einer Ver-
bindung über das HyperTerminal beschrieben.
• Starten Sie das HyperTerminal über „Start" > „Pro-
gramme" > „Zubehör" > „Kommunikation" > „Hyper-
Terminal".
• Legen Sie eine neue Verbindung an und geben Sie
ihr bspw. den Namen „CMC III PU Telnet".
• Wählen Sie im Dialog „Verbinden mit" in der Liste
„Verbindung herstellen über" den Eintrag „TCP/IP
(Winsock)" aus.
• Tragen Sie im Feld Hostadresse die IP-Adresse der
CMC III PU ein, standardmäßig „192.168.0.190".
• Stellen Sie im Feld Anschlussnummer den Port der
Telnet-Verbindung ein, standardmäßig „23".
Abb. 15: Verbindungseinstellung „CMC III PU Telnet"
• Klicken Sie auf die Schaltfläche OK, um die Verbin-
dung herzustellen.
Es erscheint der Anmeldebildschirm.
DE
17
