7 Konfiguration
7
Konfiguration
DE
7.1
Allgemeines
Die Grundkonfiguration der CMC III PU, insbesonde-
re die (einmalige) Anpassung der Netzwerkeinstellun-
gen, kann auf verschiedene Arten durchgeführt wer-
den:
1. HTTP-Verbindung über die Ethernet-Schnittstelle
2. Telnet-Verbindung über die Ethernet-Schnittstelle
3. Serielle Verbindung über ein USB-Kabel
In der Regel werden die Einstellungen über eine
HTTP-Verbindung durchgeführt. Falls dies nicht mög-
lich ist, z. B. weil der Zugriff über HTTP bzw. HTTPS
deaktiviert wurde, empfiehlt sich der Zugriff über eine
Telnet-Verbindung. Hierzu muss, wie beim Zugriff
über eine HTTP-Verbindung, die IP-Adresse der
CMC III PU bekannt sein. Falls diese Adresse nicht
bekannt ist, kann ein direkter Zugriff auf das Gerät
über die an der Frontseite zugängliche USB-/serielle
Schnittstelle erfolgen.
Die folgenden Beschreibungen gehen davon aus,
dass sich die CMC III PU im Auslieferungszustand
befindet, d. h. dass keine Änderungen an der Grund-
konfiguration vorgenommen wurden. Insbesondere
dürfen die Verbindungsarten „HTTP" und „Telnet"
nicht gesperrt sein.
7.2
HTTP-Verbindung
7.2.1
Herstellen der Verbindung
• Schließen Sie das Gerät mit einem Netzwerkkabel
über die Ethernet-Schnittstelle an Ihren Computer an
(Abb. 11, Pos. 10).
Hinweis:
Je nach verwendetem Computer müssen
Sie hierfür ein Crossoverkabel nutzen.
• Ändern Sie die IP-Adresse Ihres Computers auf eine
beliebige Adresse im Bereich 192.168.0.xxx, z. B.
192.168.0.191. Nicht zulässig ist die voreingestellte
Adresse 192.168.0.190 des Geräts.
• Stellen Sie die Subnetzmaske auf den Wert
255.255.255.0.
• Schalten Sie ggf. den Proxyserver im Browser ab,
um eine direkte Verbindung zum Gerät zu ermögli-
chen.
• Geben Sie im Browser die Adresse http://
192.168.0.190 ein (Abb. 12, Pos. 1). Es wird der An-
meldedialog zur Anmeldung am Gerät angezeigt.
16

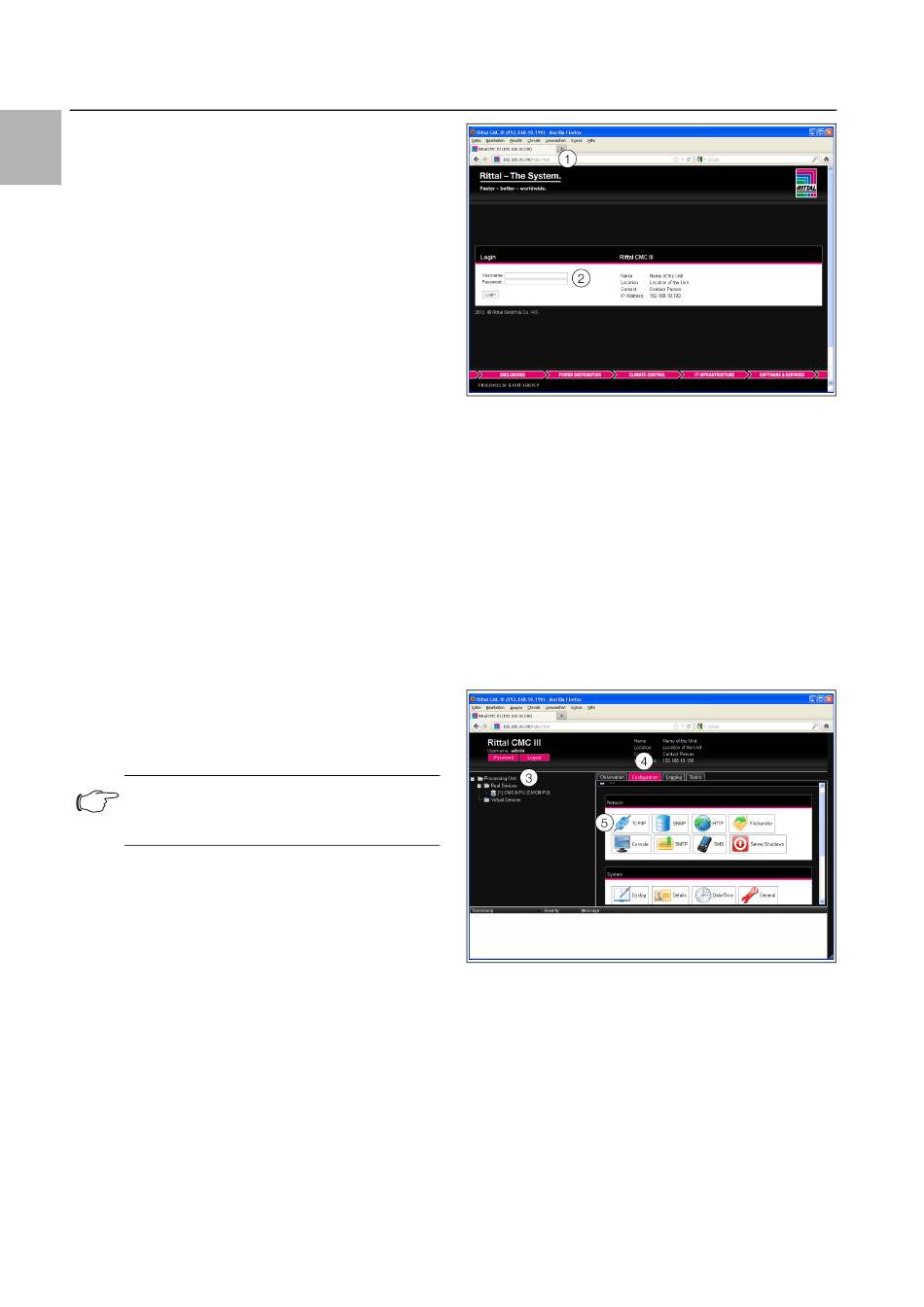

Abb. 12: Anmeldebildschirm bei einer HTTP-Verbindung
• Melden Sie sich als Benutzer admin mit dem Kenn-
wort admin an (Abb. 12, Pos. 2).
Es erscheint das Übersichtsfenster des Geräts
(Abb. 13).
7.2.2
Ändern der Netzwerkeinstellungen
In der Regel passen Sie im Zuge der Inbetriebnahme
einmalig die Netzwerkeinstellungen der CMC III PU
so an, dass sie in Ihre Netzwerkstruktur eingebunden
ist.
• Klicken Sie im linken Teilbereich des Übersichts-
fensters den Eintrag Processing Unit an (Abb. 13,
Pos. 3) und im rechten Teilbereich die Registerkarte
Configuration (Abb. 13, Pos. 4).
Abb. 13: Anpassen der TCP/IP-Einstellungen
• Klicken Sie im Gruppenrahmen Network die Schalt-
fläche TCP/IP an (Abb. 13, Pos. 5).
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
