7 Konfiguration
DE

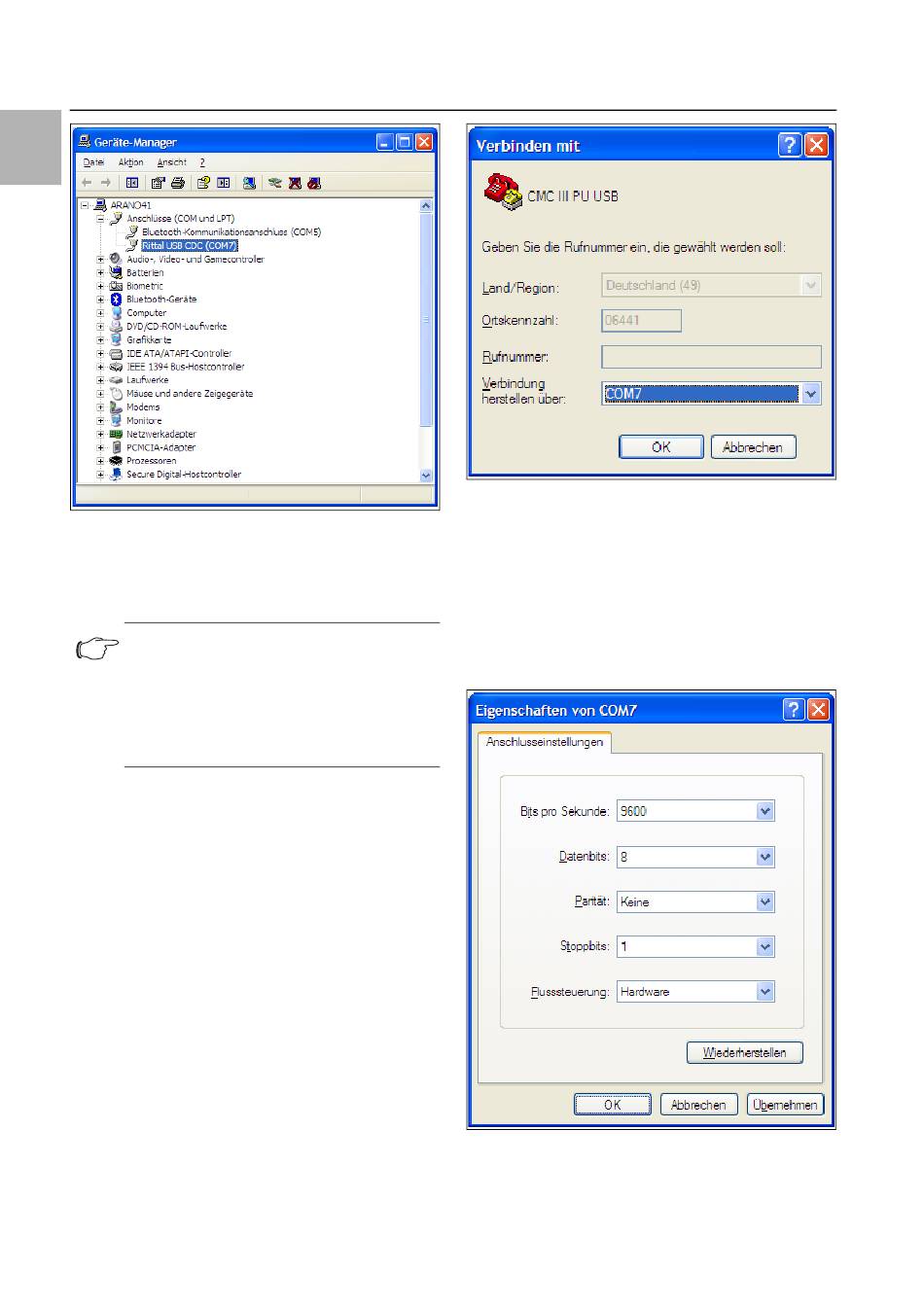

Abb. 24: Gerätemanager
Nach der Installation des Treibers wird hier nun die
COM-Schnittstelle angezeigt, an der die CMC III PU
angeschlossen ist.
• Notieren Sie sich die Nummer des COM-Ports.
Hinweis:
Schließen Sie später die CMC III PU immer
am gleichen USB-Anschluss Ihres Compu-
ters an. Ansonsten werden Sie erneut zur
Installation des Treibers aufgerufen und
müssen auch die COM-Schnittstelle erneut
bestimmen.
7.4.3
Herstellen der Verbindung
Im Folgenden wird das Herstellen einer Verbindung
über das HyperTerminal beschrieben. Für das Hilfs-
programm „PuTTY" sind die Einstellungen analog
durchzuführen.
• Starten Sie das HyperTerminal über „Start" > „Pro-
gramme" > „Zubehör" > „Kommunikation" > „Hyper-
Terminal".
• Legen Sie eine neue Verbindung an und geben Sie
ihr bspw. den Namen „CMC III PU USB".
• Wählen Sie im Dialog „Verbinden mit" in der Liste
„Verbindung herstellen über" den COM-Port aus,
den Sie zuvor als Anschlussport bestimmt haben,
z. B. „COM7".
20
Abb. 25: Verbindungseinstellung „CMC III PU USB"
• Klicken Sie auf die Schaltfläche OK, um die Verbin-
dung herzustellen.
• Wählen Sie im Dialog „Eigenschaften von COMX"
folgende Einstellungen:
Bits pro Sekunde: 9600
Daten-Bits: 8
Parität: Keine
Stoppbits: 1
Flusssteuerung: Hardware
Abb. 26: Eigenschaften von COMX
• Klicken Sie auf die Schaltfläche OK, um die Verbin-
dung herzustellen.
Rittal CMC III Processing Unit / CMC III Processing Unit Compact
