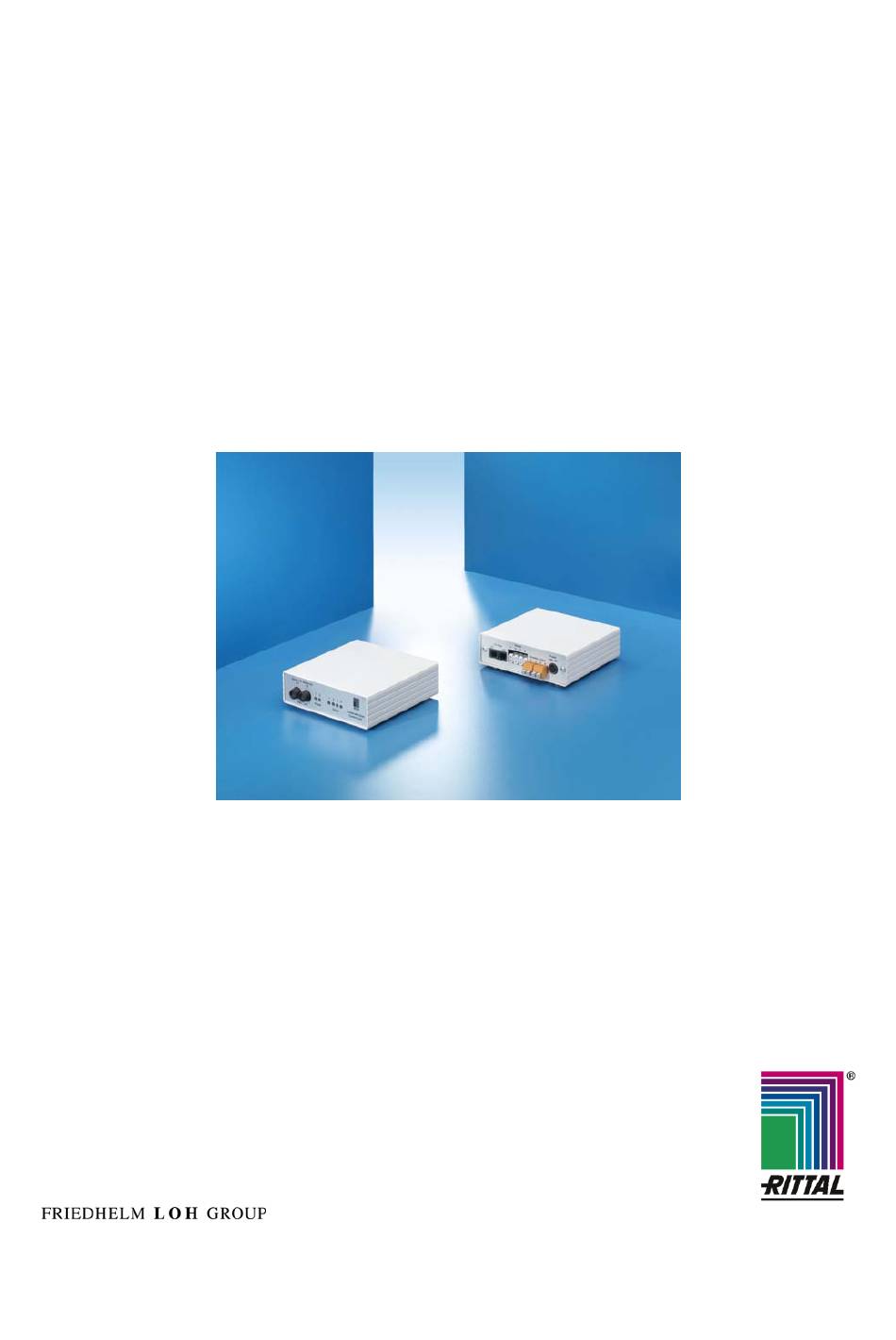

- Seite 1 Automatic Door Opening Control Unit DK 7320.790 Montage, Installation und Bedienung A 40693 02 IT 7 4...
- Seite 2 Hinweise zur Dokumentation Inhaltsverzeichnis Hinweise zur Dokumentation ......................3 1.1. Mitgeltende Unterlagen......................3 1.2. CE-Kennzeichnung ........................3 1.3. Aufbewahrung der Unterlagen ....................3 1.4. Verwendete Symbole ........................ 3 Sicherheitshinweise.......................... 4 Gerätebeschreibung......................... 5 3.1. Beschreibung der Automatic Door Opening Control Unit 7320.790 Front........ 6 3.3.
- Seite 3 • Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme unbedingt durch und bewahren Sie sie für die weitere Verwendung zugänglich auf. Rittal kann für Schäden und Betriebsstörungen, die sich aus der Nichtbeachtung dieser Anleitung ergeben, keine Haftung übernehmen. 1.1. Mitgeltende Unterlagen In Verbindung mit dieser Anleitung gelten unter anderem auch die Anleitungen weiterer CMC-TC Komponenten und deren Sicherheitshinweise.
- Seite 4 Beachten Sie die nachfolgenden allgemeinen Sicherheitshinweise bei Installation und Betrieb des Geräts: Die Control Unit ist ausschließlich mit dem Rittal CMC-TC System zu verwenden, außer bei Nutzung der Öffnerkontakte. Es gilt die Bedienungsanleitung / Sicherheitshinweise der Processing Unit (7320.100). In dieser Anleitung ist die Konfiguration der Control Unit im Zusammenspiel mit anderen CMC- TC Komponenten ausführlich beschrieben.
- Seite 5 Gerätebeschreibung 3. Gerätebeschreibung Hinweis! Diese Betriebsanleitung enthält aus Gründen der Übersichtlichkeit nicht sämtliche Detailinformationen und kann auch nicht jeden denkbaren Fall der Aufstellung, des Betriebes oder der Instandhaltung berücksichtigen. Technische Änderungen jederzeit vorbehalten. In Zweifelsfällen gilt der deutsche Text. Automatic Door Opening: Sensoreinheit: Control Unit 7320.790 I/O Unit: 7320.210...
- Seite 6 Gerätebeschreibung 3.1. Beschreibung der Automatic Door Opening Control Unit 7320.790 Front Abb. 3 Automatic Door Opening Unit Frontansicht Legende F1 / F2 - Sicherungshalter Sicherung F1 zur Absicherung für die Türausgänge 1 und 2, F2 zur Absicherung der Türausgänge 3 und 4. Zu verwenden sind Feinsicherungen des Typs 5x20mm 1 A träge.
- Seite 7 Gerätebeschreibung 3.2. Beschreibung der Automatic Door Opening Control Unit 7320.790 Rückseite Abb. 4 Automatic Door Opening Unit Rückseite Legende I/O Doors - Eingänge/Ausgänge Input/Output I/O RJ12 Es stehen 2 Kanäle zur Verfügung, die jeweils 2 Türausgänge (Doors) über das CMC-TC ansteuern können. Kanal 1/2 für Tür 1 &...
- Seite 8 2 x RJ-12-Buchse geschirmt, für Shielded Twisted Pair Patchkabel, Kategorie 5 Maximale Leitungslänge CU zur I/O Unit 10 m, nach Rücksprache mit Rittal bis zu 50 m, UL-Approval CU zu Basic CMC 10 m, nach Rücksprache mit Rittal bis zu 50 m,...
- Seite 9 Konformitätserklärung 5. Konformitätserklärung Adresse : Rittal GmbH & Co. KG / Auf dem Stützelberg / D-35745 Herborn / Tel: (+49) (2772) 505 – 0 / Fax: (+49) (2772) 505 – 2319 / eMail: Info@rittal.de / Internet: http://www.rittal.de Automatic Door Opening Control Unit...
