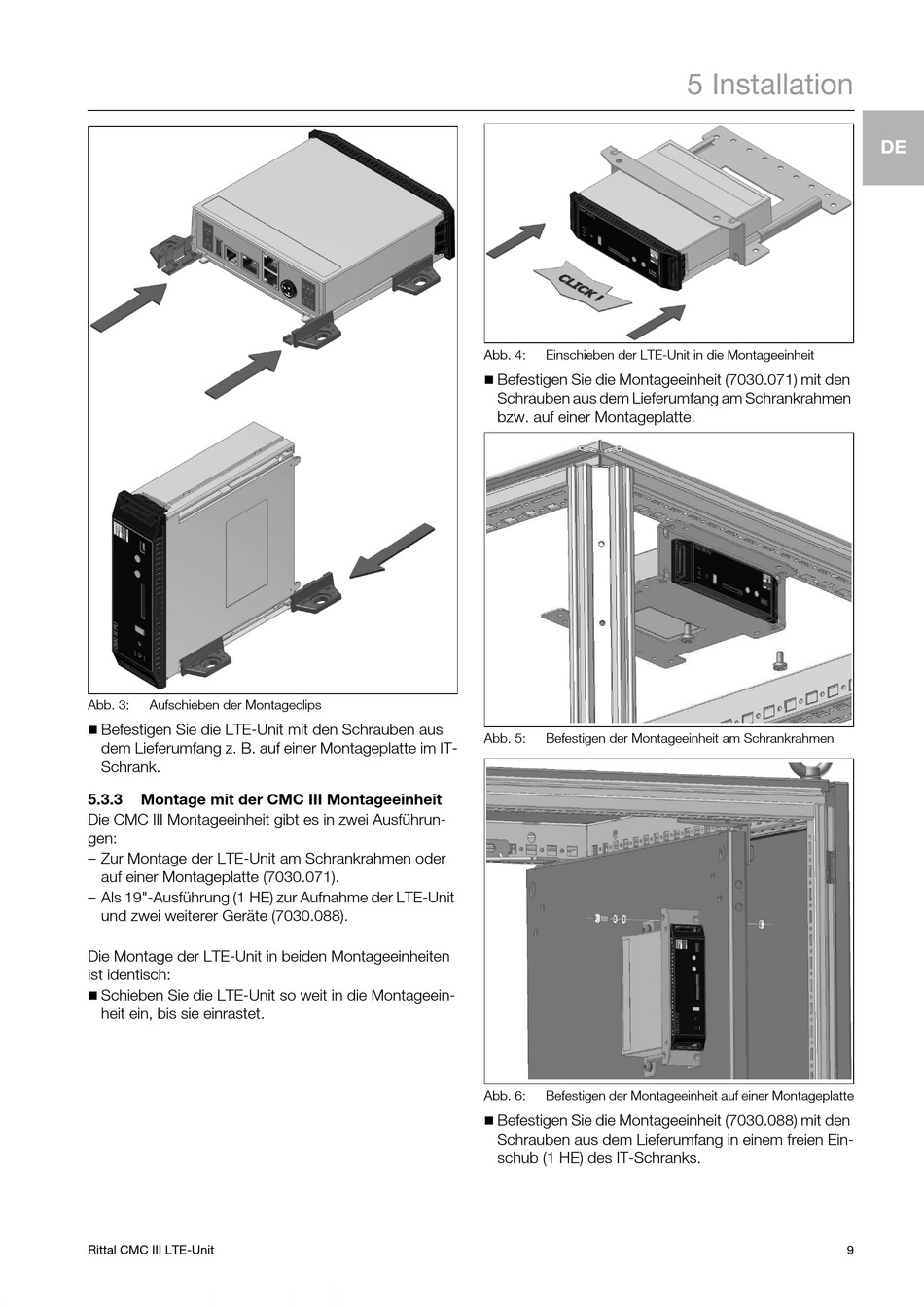

Abb. 3:
Aufschieben der Montageclips
Befestigen Sie die LTE-Unit mit den Schrauben aus
dem Lieferumfang z. B. auf einer Montageplatte im IT-
Schrank.
5.3.3
Montage mit der CMC III Montageeinheit
Die CMC III Montageeinheit gibt es in zwei Ausführun-
gen:
– Zur Montage der LTE-Unit am Schrankrahmen oder
auf einer Montageplatte (7030.071).
– Als 19"-Ausführung (1 HE) zur Aufnahme der LTE-Unit
und zwei weiterer Geräte (7030.088).
Die Montage der LTE-Unit in beiden Montageeinheiten
ist identisch:
Schieben Sie die LTE-Unit so weit in die Montageein-
heit ein, bis sie einrastet.
Rittal CMC III LTE-Unit
Abb. 4:
Einschieben der LTE-Unit in die Montageeinheit
Befestigen Sie die Montageeinheit (7030.071) mit den
Schrauben aus dem Lieferumfang am Schrankrahmen
bzw. auf einer Montageplatte.
Abb. 5:
Befestigen der Montageeinheit am Schrankrahmen
Abb. 6:
Befestigen der Montageeinheit auf einer Montageplatte
Befestigen Sie die Montageeinheit (7030.088) mit den
Schrauben aus dem Lieferumfang in einem freien Ein-
schub (1 HE) des IT-Schranks.
