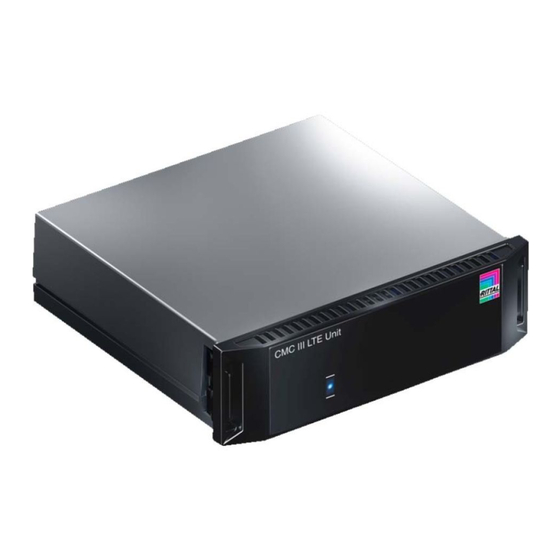

- Seite 1 CMC III LTE-Unit 7030.571 Montage-, Installations- und Bedienungsanleitung...
- Seite 2 Vorwort Vorwort Sehr geehrter Kunde! Vielen Dank, dass Sie sich für eine CMC III LTE-Unit (im Folgenden als „LTE-Unit“ bezeichnet) aus unserem Hau- se entschieden haben! Viel Erfolg wünscht Ihnen Ihre Rittal GmbH & Co. KG Rittal GmbH & Co. KG Auf dem Stützelberg...
-
Seite 3: Inhaltsverzeichnis
6.4.1 Überprüfen des Status der LTE-Unit ....12 6.4.2 SMS Configuration ..........13 6.4.3 SMS Receivers ........... 14 6.4.4 Analyse über Logging-Daten ......14 Lagerung und Entsorgung ....16 Lagerung ............ 16 Entsorgung ..........16 Technische Daten ......17 Kundendienstadressen ....18 Rittal CMC III LTE-Unit... -
Seite 4: Hinweise Zur Dokumentation
Diese Anleitung bezieht sich auf die Softwareversion V3.15.20. CE-Kennzeichnung In der vorliegenden Dokumentation werden durchgän- Rittal GmbH & Co. KG bestätigt die Konformität der gig englische Screenshots gezeigt. Auch in den Be- CMC III LTE-Unit zur EMV-Richtlinie 2014/30/EU. Eine schreibungen zu den einzelnen Parametern auf der entsprechende Konformitätserklärung wurde ausge-... -
Seite 5: Sicherheitshinweise
Installation und Betrieb des Sys- tems: – Verwenden Sie im Zusammenhang mit der LTE-Unit ausschließlich Original-Rittal oder von Rittal empfohle- ne Produkte. – Bitte nehmen Sie an der LTE-Unit keine Änderungen vor, die nicht in dieser oder in den mitgeltenden Mon- tage- und Bedienungsanleitungen beschrieben sind. -
Seite 6: Produktbeschreibung
3.1.1 Funktion – Unsachgemäße Behebung von Störungen. Über die LTE-Unit können SMS-Nachrichten versendet – Verwendung von nicht durch Rittal GmbH & Co. KG werden, falls an der CMC III Processing Unit bzw. einem freigegebenem Zubehör. angeschlossenen Sensor eine Statusänderung eintritt. -
Seite 7: Transport Und Handhabung
Prüfen Sie das Gerät auf Transportschäden. Hinweis: Schäden und sonstige Mängel, z. B. Unvoll- ständigkeit, sind der Spedition und der Fa. Rittal GmbH & Co. KG unverzüglich schrift- lich mitzuteilen. Entnehmen Sie das Gerät aus der PE-Folie. ... -
Seite 8: Installation
3. Montage mit der CMC III Montageeinheit, 1 HE (7030.088). 5.3.1 Hinweise zur Montage Befestigen Sie die LTE-Unit mit den beigelegten Mon- tageclips niemals nur an einer Seite des Geräts! Dies führt im laufenden Betrieb zu unerwünschten Schwin- gungen des Geräts. Rittal CMC III LTE-Unit... -
Seite 9: Montage Mit Der Cmc Iii Montageeinheit
Schieben Sie die LTE-Unit so weit in die Montageein- heit ein, bis sie einrastet. Abb. 6: Befestigen der Montageeinheit auf einer Montageplatte Befestigen Sie die Montageeinheit (7030.088) mit den Schrauben aus dem Lieferumfang in einem freien Ein- schub (1 HE) des IT-Schranks. Rittal CMC III LTE-Unit... -
Seite 10: Montage Auf Einer Hutschiene
Klicken Sie im linken Teilbereich des Übersichtsfens- Drücken Sie den Taster zum Auswerfen der SIM-Karte ters (Navigationsbereich) auf den Eintrag Processing (Abb. 9, Pos. 4). Die SIM-Kartenhalterung wird aus dem Einschub ausgeworfen (Abb. 9, Pos. 3). Rittal CMC III LTE-Unit... - Seite 11 SIM-Karte vorhanden ist. Ggf. muss hierzu eine längere Anschlussleitung für die Antenne verwen- det werden. Verbinden Sie die LTE-Unit über ein RJ 12-Verbin- dungskabel mit der CMC III Processing Unit (Abb. 9, Pos. 2 oder Pos. 7). Rittal CMC III LTE-Unit...
-
Seite 12: Bedienung
Unit. Grün Eine Wählverbindung ist aufgebaut. Tab. 3: Einstellungen in der Unterebene „V24 Unit (V24 Port)“ Orange Eine SMS wird übertragen. Des Weiteren werden für die LTE-Unit noch folgende Tab. 1: Dauerlicht der Multi-LED Parameter angezeigt: Rittal CMC III LTE-Unit... -
Seite 13: Sms Configuration
Durch Drücken der Im Dialog „SMS Configuration“ werden grundlegende „Strg“-Taste können mehrere Trap-Sender Einstellungen für den Versand von SMS-Nachrichten ausgewählt werden, die dann durch Kom- durchgeführt. ma getrennt aufgelistet werden. Tab. 7: Gruppenrahmen Known Receivers Rittal CMC III LTE-Unit... -
Seite 14: Sms Receivers
Wählen Sie im rechten Teil der Bildschirmseite die Re- gisterkarte Configuration an. Klicken Sie auf das „Alarm Configuration“-Symbol. Es erscheint der Dialog „Alarm Configuration“. Klicken Sie in der Auflistung in die Zeile des Sensors, für den Sie die Alarmierung festlegen möchten. Rittal CMC III LTE-Unit... - Seite 15 – AcT = 7: Die Mobilfunktechnologie ist LTE. Des Weiteren kann noch ein Eintrag in der Form „V24 unit: OK (SMS-Einheit o.k., 19 %)“ ausgegeben werden. Dieser besagt, dass das LTE-Modem eine Signalqualität von 19% besitzt. Rittal CMC III LTE-Unit...
-
Seite 16: Lagerung Und Entsorgung
7 Lagerung und Entsorgung Lagerung und Entsorgung Lagerung Wenn das Gerät über einen längeren Zeitraum nicht im Einsatz ist, empfiehlt Rittal das Gerät spannungsfrei zu schalten und vor Feuchtigkeit und Staub zu schützen. Entsorgung Da die LTE-Unit hauptsächlich aus den Bestandteilen „Gehäuse“... -
Seite 17: Technische Daten
LTE-Band 20 (800 MHz) 832…862 791…821 LTE-Band 28 (700 MHz) 703…748 758…803 Frequenzbereich 3G 3G-Band I (2100 MHz) 3G-Band VIII (900 MHz) Frequenzbereich 2G 2G-Band D (900 MHz) 2G-Band E (1800 MHz) Tab. 11: Technische Daten Rittal CMC III LTE-Unit... -
Seite 18: Kundendienstadressen
Datei „SMS.log“ mit Ihrer Anfrage an uns. In dieser Datei werden Fehlermeldungen gelistet, die von unseren Ex- perten beurteilt werden können. Die Datei können Sie über FTP oder SFTP vom der CMC III Processing Unit la- den. Rittal CMC III LTE-Unit... - Seite 20 ◾ Climate Control ◾ IT Infrastructure ◾ Software & Services You can find the contact details of all Rittal companies throughout the world here. www.rittal.com/contact RITTAL GmbH & Co. KG Postfach 1662 · D-35726 Herborn Phone +49(0)2772 505-0 · Fax +49(0)2772 505-2319...
