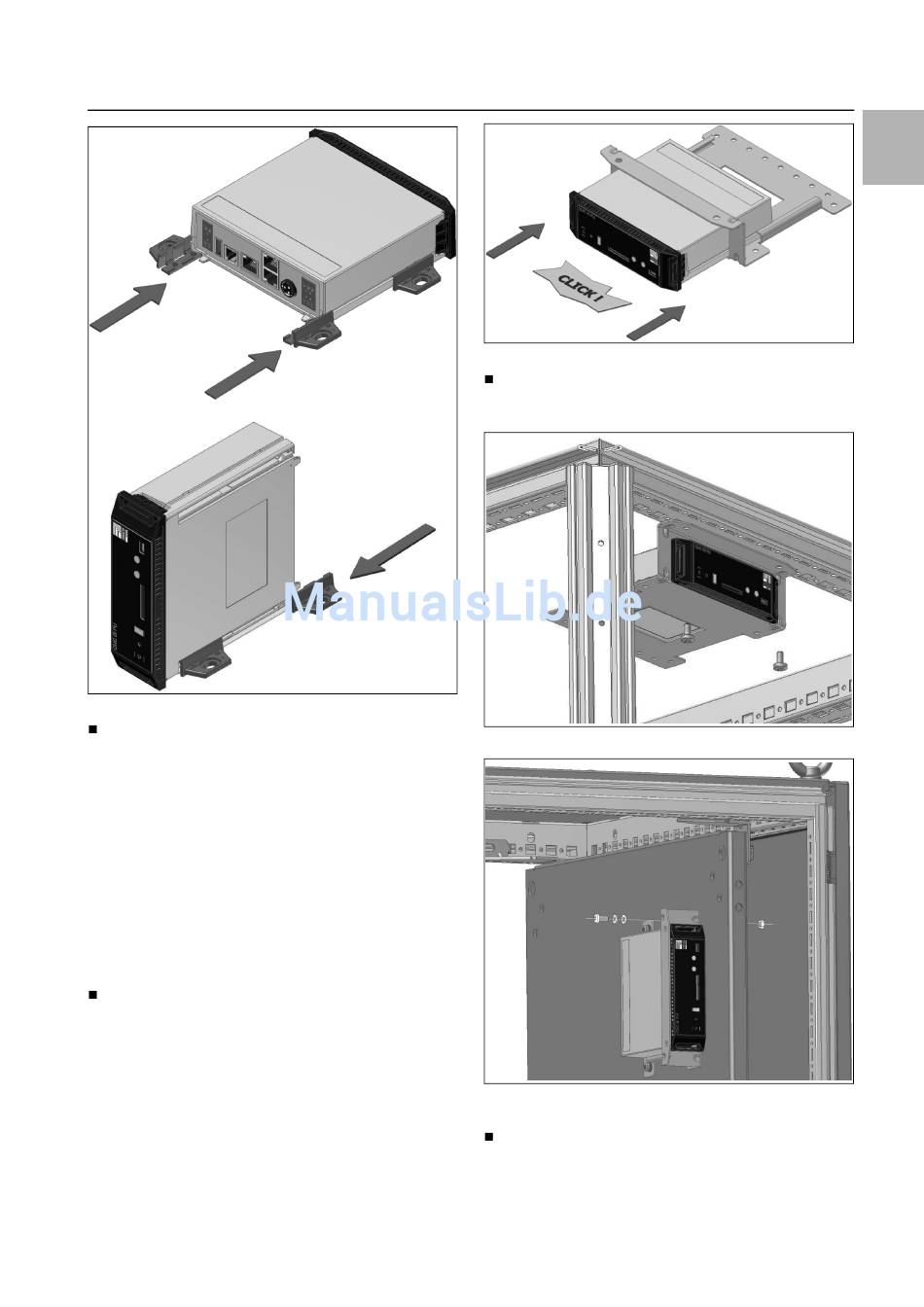

Abb. 3:
Aufschieben der Montageclips
Befestigen Sie die CAN-Bus Unit mit den Schrau-
ben aus dem Lieferumfang z. B. auf einer Montage-
platte im IT-Schrank.
5.3.3
Montage mit der CMC III Montageeinheit
Die CMC III Montageeinheit gibt es in zwei Ausführun-
gen:
– Zur Montage der CAN-Bus Unit am Schrankrahmen
oder auf einer Montageplatte (7030.071).
– Als 19"-Ausführung (1 HE) zur Aufnahme der CAN-
Bus Unit und zwei weiterer Geräte (7030.070).
Die Montage der CAN-Bus Unit in beiden Montage-
einheiten ist identisch:
Schieben Sie die CAN-Bus Unit so weit in die Mon-
tageeinheit ein, bis sie einrastet.
Rittal CAN-Bus Unit für CMC III
Abb. 4:
Einschieben der CAN-Bus Unit in die Montageeinheit
Befestigen Sie die Montageeinheit (7030.071) mit
den Schrauben aus dem Lieferumfang am
Schrankrahmen bzw. auf einer Montageplatte.
Abb. 5:
Befestigen der Montageeinheit am Schrankrahmen
Abb. 6:
Befestigen der Montageeinheit auf einer Montage-
platte
Befestigen Sie die Montageeinheit (7030.070) mit
den Schrauben aus dem Lieferumfang in einem frei-
en Einschub (1 HE) des IT-Schranks.
5 Installation
9
DE
