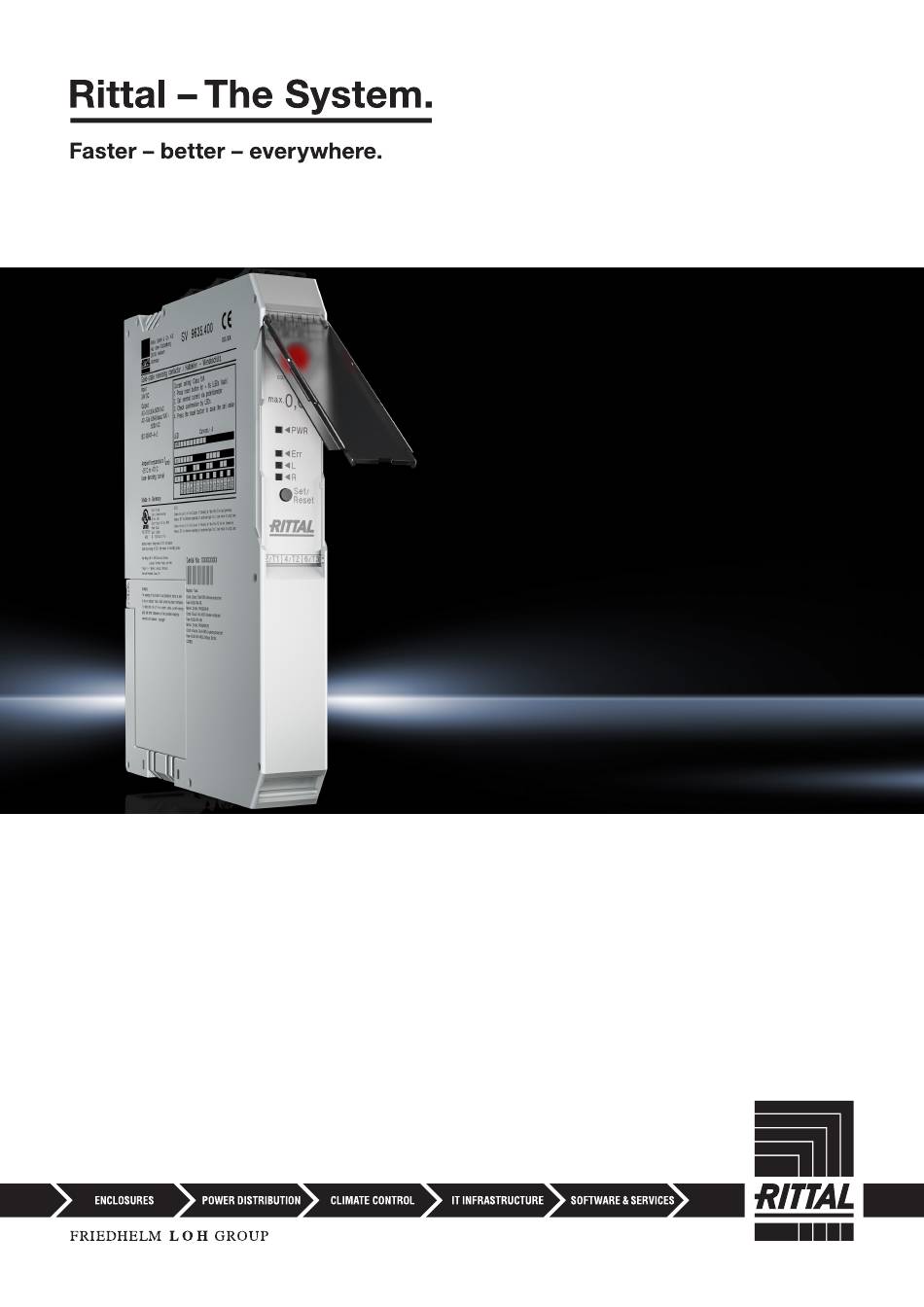

- Seite 1 RiLine Compact Motorsteuergerät SV 9635.400 SV 9635.410 SV 9635.420 Montage-, Installations- und Bedienungsanleitung...
- Seite 2 Inhaltsverzeichnis Seite 1. Technische Daten Übersicht 2. Hinweise zur Dokumentation 2.1 CE Kennzeichnung 2.2 Aufbewahrung der Unterlagen 2.3 Verwendete Symbole 2.4 Mitgeltende Unterlagen 3. Sicherheitsbestimmungen / Errichtungshinweise 4—5 4. Kurzbeschreibung 5. Montage / Demontage 6—8 6. Absicherung Laststromkreis 9—10 6.1 Absicherung nach IEC 6.2 Absicherung nach UL (SCCR) 7.
- Seite 3 1. Technische Daten Übersicht Best.-Nr. 9635.400 9635.410 9635.420 Bemessungsstrom max. A Bemessungsbetriebsspannung V AC Bemessungsfrequenz Hz 50/60 50/60 50/60 Verlustleistung W Stromüberwachung einstellbar A 0,075 - 0,6 0,18 - 2,4 1,5 - 9 Polzahl 3-polig 3-polig 3-polig Höhe mm Breite mm 22,5 22,5 22,5...
- Seite 4 2.4. Mitgeltende Unterlagen Für die hier beschriebenen Sammelschienenkomponenten steht diese Montage- und Bedienungsanleitung als Download unter www.rittal.com zur Verfügung. Für Schäden, die durch Nichtbeachtung dieser Anleitung entstehen, übernimmt Rittal keine Haf- tung. Zusätzlich gelten auch die Anleitungen des verwendeten Zubehörs.
- Seite 5 3. Sicherheitsbestimmungen / Errichtungshinweise • Es sind ausschließlich Netzteile mit sicherer Trennung mit SELV/ PELV-Spannung nach EN50178/ VDE 0160 (SELV/ PELV) einzusetzen. In diesen wird ein Kurzschluss zwischen Primär- und Sekundärseite ausgeschlossen. • Das Motorsteuergerät ist ein Produkt für Umgebung A (Industrie). Im Umfeld B (Haushalt) kann dieses Gerät unerwünschte Funktionsstörungen verursachen.
- Seite 6 5. Montage / Demontage Montage Click Vorsicht! Niemals bei anliegender Spannung arbeiten! Lebensgefahr! • Das Hybrid-Motorsteuergerät wird auf das RiLine Compact Board aufgerastet. Die Verbindung zum 3-Phasen Netz erfolgt auto- matisch über die integrierten Gerätekontakte. Hinweis! Die Einbaulage des Gerätes ist senkrecht. Das Entfernen der Kodierungslasche zum Drehen des Gerätes ist nicht zulässig.
- Seite 7 5. Montage / Demontage Demontage Gefahr durch elektrischen Schlag und Brandgefahr! Ein offenes Sicherungsfach [13] kann ein Hinweis darauf sein, dass ein Fehlerstrom unterbrochen wurde. Um die Gefahr eines Brandes oder eines elektrischen Schlages zu reduzieren, müssen stromführende Teile und andere Komponenten des Controllers überprüft und ausgetauscht werden, falls diese beschädigt sind.
- Seite 8 5. Montage / Demontage Netzanschluss und Leitungsschutz • Beim Anschluss des 3-Phasen RiLine Compact Boards ist unbedingt die Phasenlage zu beachten! • Die Steuerspeisespannungs- und Steuerspannungseingänge dürfen nur mit Stromversorgungsmodulen gemäß IEC 61131-2 (max. 5 % Restwelligkeit) betrieben werden. • Um bei langen Steuerleitungen die induktive bzw. kapazitive Einkopplung von Störimpulsen zu vermeiden, wird die Verwendung von abgeschirmten Leitungen empfohlen.
- Seite 9 6. Absicherung Laststromkreis Sammelschienensystem RiLine Compact * F1= Externe Sicherung * F2= Geräteinterne Sicherung 9635.400 9635.400 9635.410 9635.410 9635.420 9635.420 * F2 im Auslieferungszustand 9635.400 Motorsteuergerät 0,6 A Mersen FR10GR69V16 (16 A) 9635.410 Motorsteuergerät 2,4 A Mersen FR10GR69V16 (16 A) 9635.420 Motorsteuergerät 9,0 A Mersen FR10GR69V20 (20 A)
- Seite 10 6. Absicherung Laststromkreis 6.2 Absicherung nach UL (SCCR) Für Gerätegröße SCCR * F1 * F2 Zuordnungsart 1) Mersen 5 kA 500 V 20 A RK5 FR10GR69V16 (16 A) Mersen 30 A Class J / 0,6 A/2,4 A 100 kA 500 V Class CC FR10GR69V16 (16 A) 100 kA...
- Seite 11 7. Funktion 7.2 Diagnosefunktion Erläuterung: ► ► LED ausgeschaltet Automatisch ► ► LED leuchtet dauerhaft Manuell ► ► LED blinkt ca. (2 Hz) Nicht möglich Fehler- Status Beschreibung quittierung Grün Gelb Keine Versorgungsspannung vorhanden Betriebsbereit Versorgunsspannung vorhanden Linkslauf (L) Antrieb eingeschaltet Rechtslauf (R) Interner Gerätefehler - Interner Fehler...
- Seite 12 7. Funktion • Durch diverse Diagnosefunktionen ist das Motorsteuergerät in der Lage interne und externe Fehler (Fehler in der Peri- pherie) zu erkennen. Bei einem erkannten Fehler befindet sich das Gerät im sicheren abgeschalteten Zustand. • Das Blinken oder Dauerleuchten der ERR-LED signalisiert einen Fehler. •...
- Seite 13 7. Funktion 7.3 Parametrierung - Nennstromeinstellung Erläuterung: ► LED ausgeschaltet ► LED leuchtet dauerhaft Nennstrom (mA) Code Varianten: 0,6 A 2,4 A 1500 2000 2500 3000 3500 4000 1020 4500 1170 5000 1330 5500 1480 6000 1630 6500 1790 7000 1940 7500 2090...
- Seite 14 8. Applikationshinweise 8.1 Motor mit Bremse Bei der Verwendung eines Motors mit Bremse (Anschluss am Motorklemmbrett), wird die 400V AC Bremse an die Anschlüsse 2/ T1 und 6/T3 angebunden. Eine 230 V AC Bremse ist an den Anschluss 4/T2 und den Sternpunkt des Motors anzuschließen. Die Motorstromüberwachung ist um den Nennstrom der Bremse zu erhöhen.
- Seite 15 9. Technische Daten 9635.400 9635.410 9635.420 Leckstrom (Eingang, Ausgang) 0 mA 0 mA 0 mA Restspannung bei I < 300 mV < 400 mV < 600 mV Stoßstrom 100 A (t = 10 ms) Eingangsschutzbeschaltung Varistoren, Schmelzsicherungen mit Gerätesicherung Littlefuse CCMR 30A geeignet für den Einsatz in Stromkreisen, die nicht mehr als 100 kA sym- Short circuit current rating SCCR...
- Seite 16 9. Technische Daten Anzeige- und Bedienelemente 9635.400 9635.410 9635.420 Betriebsspannungsanzeige LED PWR (grün) Geräte- und Prozessfehleranzeige LED ERR (rot) Ansteuerungsanzeige Links-/Rechtslauf LED L (gelb) / LED R (gelb) Reset-Taster Fehlerquittierung / Parametrierung Potenziometer zur Motornennstromeinstellung 240° Allgemeine Daten Verlustleistung min./max. 0,88 W / 2,8 W 0,88 W / 5,5 W 0,88 W / 12 W...
- Seite 17 10. Anhang Auslösekennlinie bei 20 °C I > 45 A => t < 2 s = Max Class 10 A = Min Überstromfaktor (Das Verhältnis zwischen dem tatsächlichen Strom und dem parametrierten Nennstrom) Derating-Kurven bei 100 % Einschaltdauer Angereiht mit einem Abstand von 22,5 mm I [A] t = 20 °C t = 40 °C...
- Seite 18 Neben den einschlägigen Normen und Vorschriften sind abhängig vom Aufstellungsort vorliegende nationale/regionale Vorschriften und Gesetzmäßigkeiten zu beachten. Für Rittal Stromverteilungskomponenten wird mindestens eine jährliche Überprüfung empfohlen. Weiterführende Informationen zu den Themen Wartung, Prüfung sowie Anforderungen an Fachpersonal sind in folgenden Normen ersichtlich.
- Seite 19 13. Garantie Es gelten die in den Verkaufs- und Lieferbedingungen der jeweiligen Rittal Vertriebs- und Tochtergesellschaften genannten Bedin- gungen. 14. Kundendienstadresse Headquarter Deutschland RITTAL GmbH & Co. KG Auf dem Stuetzelberg 35745 Herborn Phone +49(0)2772 505-1855 Fax +49(0)2772 505-1850 E-mail: service@rittal.de...
