Montage und Installation
Klemmenbelegung
Nach Demontage des Klemmraumdeckels ( Abb. 9 , 2 ) sind die Klemmen zugänglich.
HINWEIS!
Sämtliche Änderungen der Klemmenbelegung sind nur durch Fachpersonal
zugelassen. Bei Rückfragen und für Hilfestellungen kontaktieren Sie unseren
Kundenservice

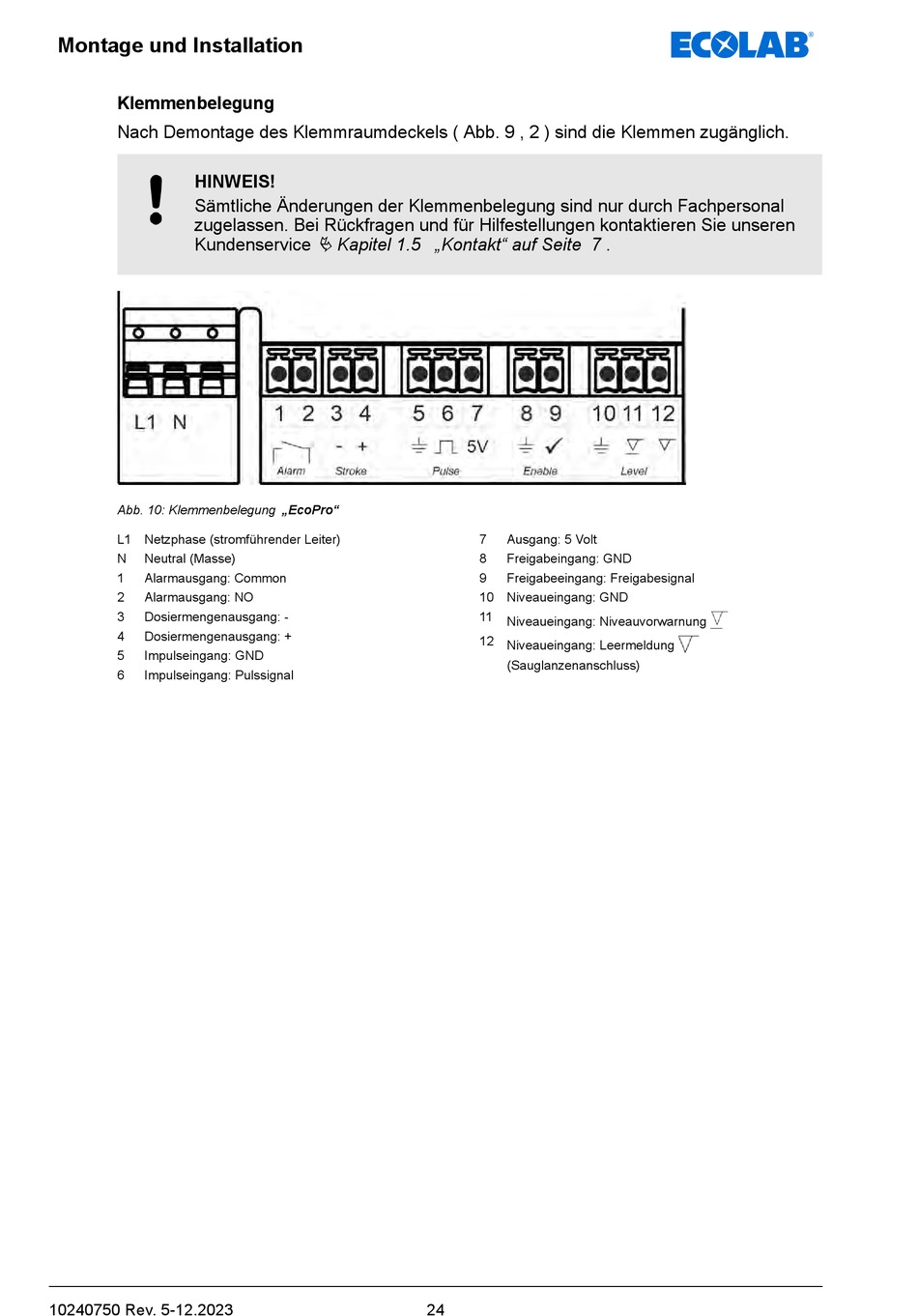

Abb. 10: Klemmenbelegung „EcoPro"
L1 Netzphase (stromführender Leiter)
N Neutral (Masse)
1 Alarmausgang: Common
2 Alarmausgang: NO
3 Dosiermengenausgang: -
4 Dosiermengenausgang: +
5 Impulseingang: GND
6 Impulseingang: Pulssignal
10240750 Rev. 5-12.2023
Ä Kapitel 1.5 „Kontakt" auf Seite 7 .
7
8
9
10 Niveaueingang: GND
11
12 Niveaueingang: Leermeldung
24
Ausgang: 5 Volt
Freigabeingang: GND
Freigabeeingang: Freigabesignal
Niveaueingang: Niveauvorwarnung
(Sauglanzenanschluss)
