ECOLAB EcoPro Kurz- Betriebsanleitung Seite 25

4.3.2 Elektrische Installation „EcoUp"

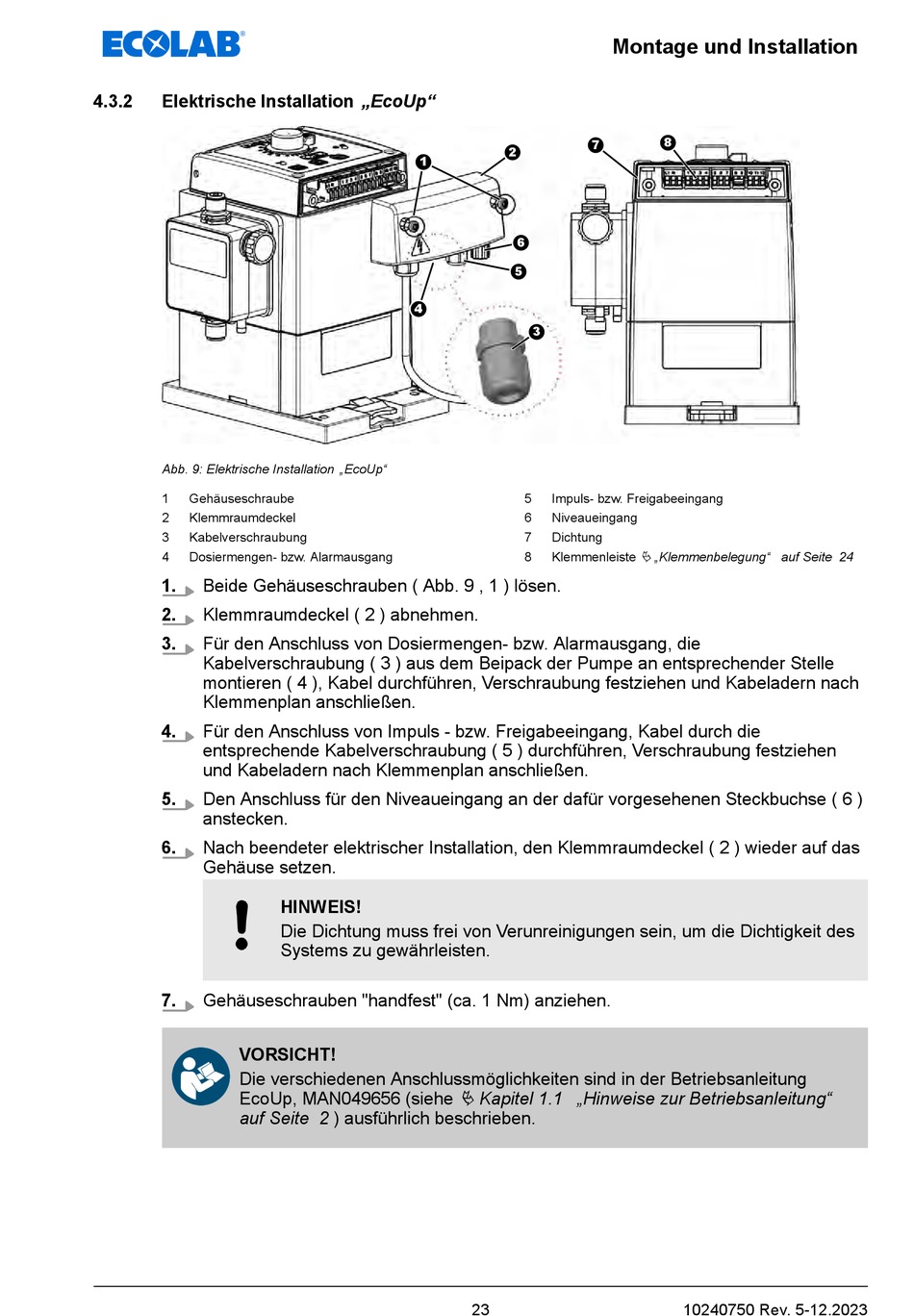

Abb. 9: Elektrische Installation „EcoUp"
1 Gehäuseschraube
2 Klemmraumdeckel
3 Kabelverschraubung
4 Dosiermengen- bzw. Alarmausgang
1. Beide Gehäuseschrauben ( Abb. 9 , 1 ) lösen.
2. Klemmraumdeckel ( 2 ) abnehmen.
3. Für den Anschluss von Dosiermengen- bzw. Alarmausgang, die
Kabelverschraubung ( 3 ) aus dem Beipack der Pumpe an entsprechender Stelle
montieren ( 4 ), Kabel durchführen, Verschraubung festziehen und Kabeladern nach
Klemmenplan anschließen.
4. Für den Anschluss von Impuls - bzw. Freigabeeingang, Kabel durch die
entsprechende Kabelverschraubung ( 5 ) durchführen, Verschraubung festziehen
und Kabeladern nach Klemmenplan anschließen.
5. Den Anschluss für den Niveaueingang an der dafür vorgesehenen Steckbuchse ( 6 )
anstecken.
6. Nach beendeter elektrischer Installation, den Klemmraumdeckel ( 2 ) wieder auf das
Gehäuse setzen.
7. Gehäuseschrauben "handfest" (ca. 1 Nm) anziehen.
VORSICHT!
Die verschiedenen Anschlussmöglichkeiten sind in der Betriebsanleitung
EcoUp, MAN049656 (siehe
auf Seite 2 ) ausführlich beschrieben.
1
4
HINWEIS!
Die Dichtung muss frei von Verunreinigungen sein, um die Dichtigkeit des
Systems zu gewährleisten.
Montage und Installation
7
2
6
5
3
5 Impuls- bzw. Freigabeeingang
6 Niveaueingang
7 Dichtung
8 Klemmenleiste
Ä Kapitel 1.1 „Hinweise zur Betriebsanleitung"
23
8
Ä „Klemmenbelegung" auf Seite 24
10240750 Rev. 5-12.2023
