ECOLAB EcoPro Kurz- Betriebsanleitung Seite 21

4.2 Hydraulische Installation
Personal:
3
5
1
6
7
4

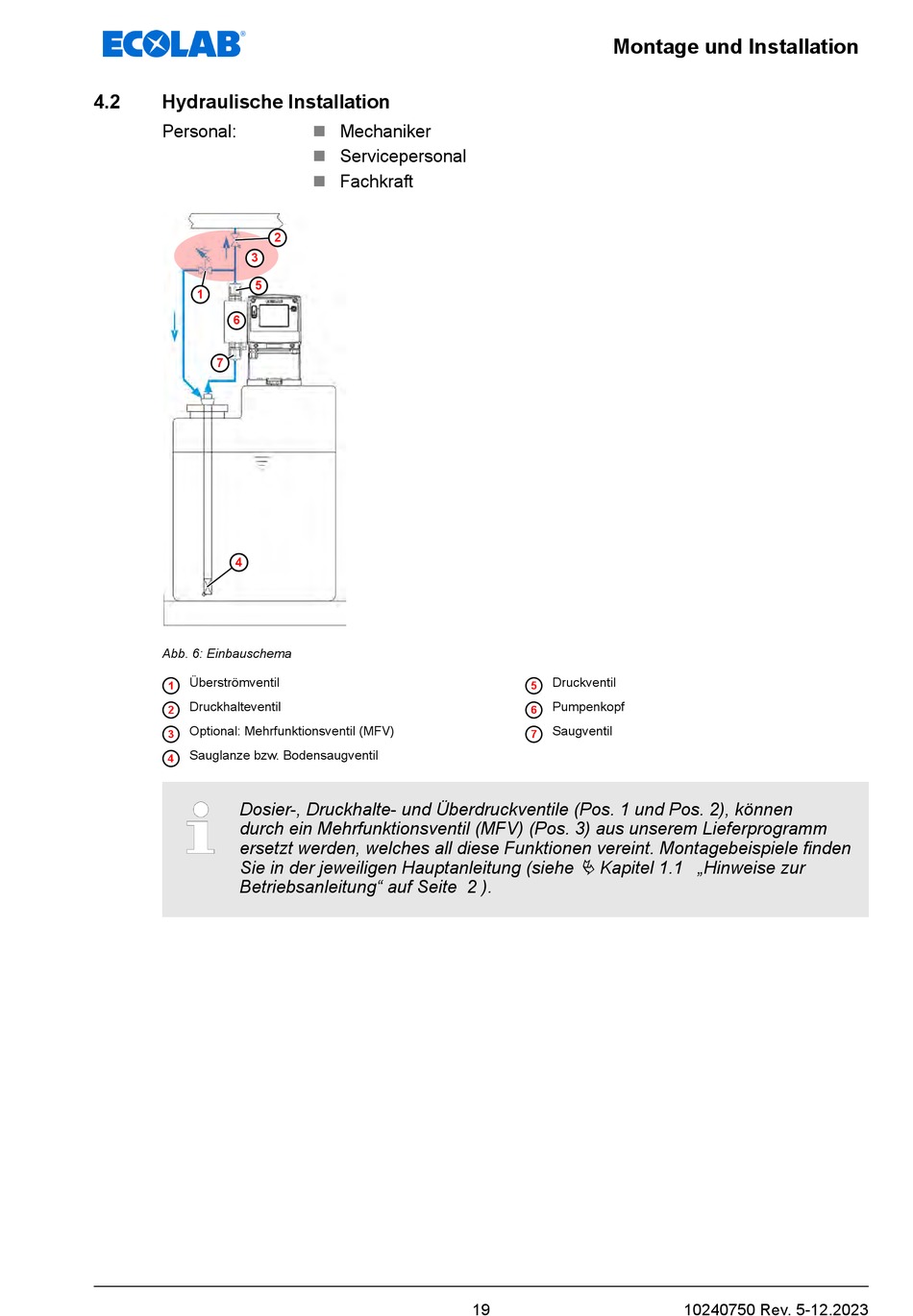

Abb. 6: Einbauschema
Überströmventil
1
Druckhalteventil
2
Optional: Mehrfunktionsventil (MFV)
3
Sauglanze bzw. Bodensaugventil
4
Dosier-, Druckhalte- und Überdruckventile (Pos. 1 und Pos. 2), können
durch ein Mehrfunktionsventil (MFV) (Pos. 3) aus unserem Lieferprogramm
ersetzt werden, welches all diese Funktionen vereint. Montagebeispiele finden
Sie in der jeweiligen Hauptanleitung (siehe
Betriebsanleitung" auf Seite 2 ).
n Mechaniker
n Servicepersonal
n Fachkraft
2
Montage und Installation
Druckventil
5
Pumpenkopf
6
Saugventil
7
Ä Kapitel 1.1 „Hinweise zur
19 10240750 Rev. 5-12.2023
