ECOLAB EcoPro Kurz- Betriebsanleitung Seite 20

Montage und Installation

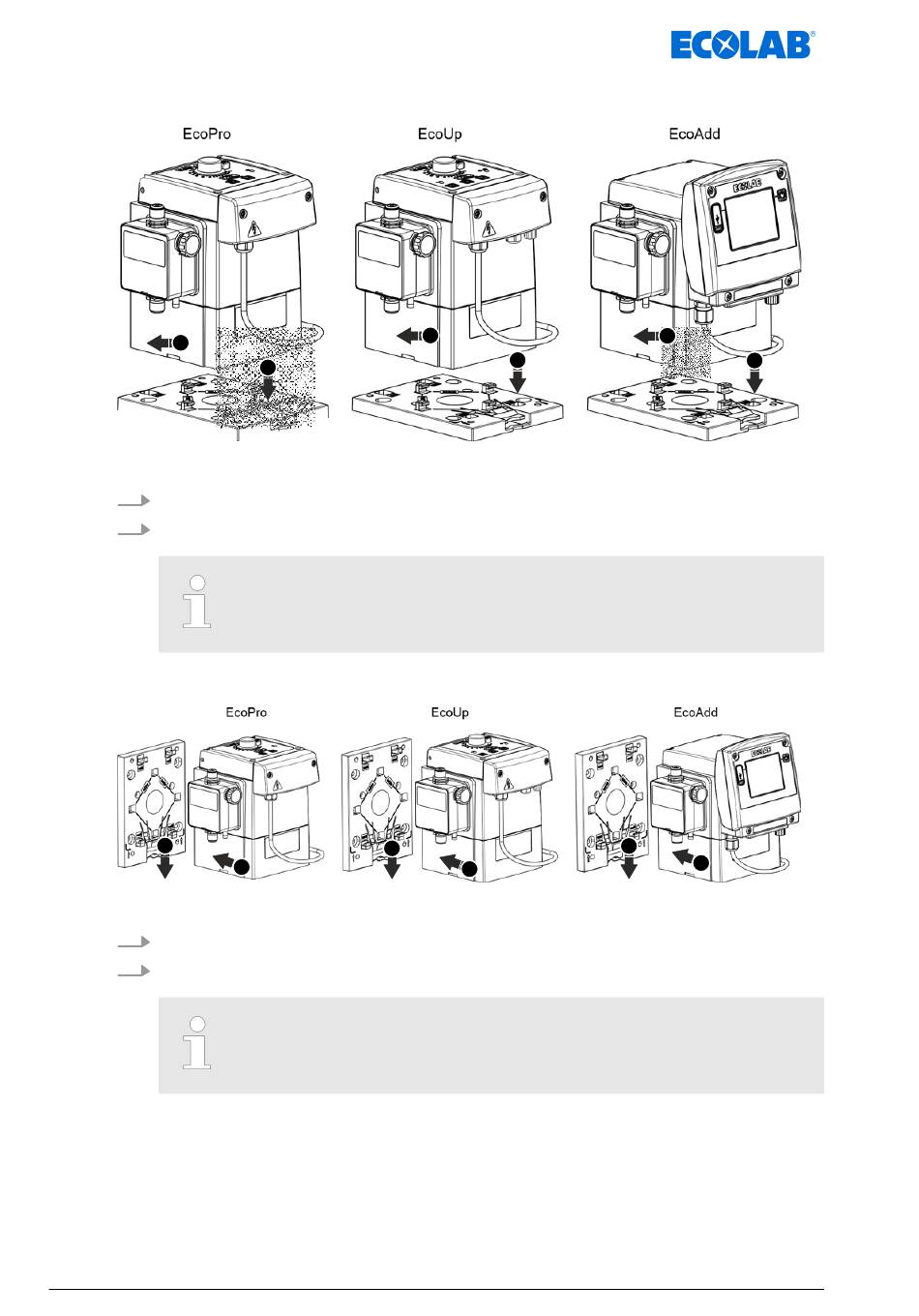

Tischmontage
2
Abb. 4: Tischmontage (stehend)
1. Pumpe auf die Montageplatte aufsetzen.
2. Pumpe auf der Montageplatte nach hinten schieben, bis diese mit einem deutlichen
Klickgeräusch einrastet.
Wandmontage
2
Abb. 5: Wandmontage (hängend)
1. Pumpe von oben auf die Haken der Montageplatte aufsetzen.
2. Pumpe auf der Montageplatte nach unten schieben, bis diese mit einem deutlichen
Klickgeräusch einrastet.
10240750 Rev. 5-12.2023
1
Kontrollieren Sie den festen Sitz der Pumpe!
Erst wenn die Pumpe fixiert ist die Montage der Anschlussleitungen
(hydraulisch und elektrisch) durchführen.
2
1
Kontrollieren Sie den festen Sitz der Pumpe!
Erst wenn die Pumpe fixiert ist die Montage der Anschlussleitungen
(hydraulisch und elektrisch) durchführen.
