Montage und Installation
Klemmenbelegung
Nach Demontage des Frontdeckels ( Abb. 11 , 2 ) sind die Klemmen zugänglich.
HINWEIS!
Sämtliche Änderungen der Klemmenbelegung sind nur durch Fachpersonal
zugelassen. Bei Rückfragen und für Hilfestellungen kontaktieren Sie den
Ä „Hersteller" auf Seite 7 .

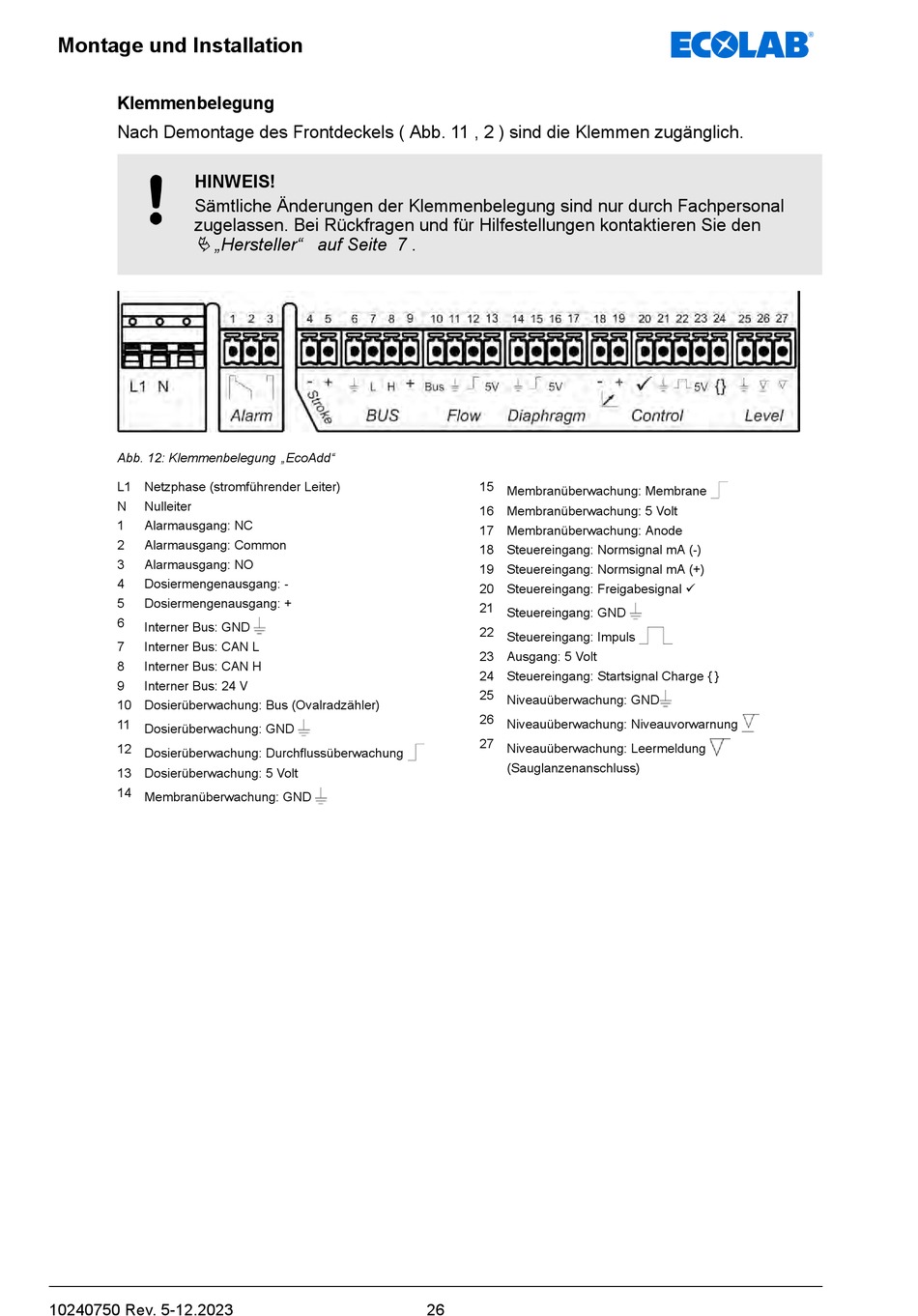

Abb. 12: Klemmenbelegung „EcoAdd"
L1 Netzphase (stromführender Leiter)
N Nulleiter
1 Alarmausgang: NC
2 Alarmausgang: Common
3 Alarmausgang: NO
4 Dosiermengenausgang: -
5 Dosiermengenausgang: +
6
Interner Bus: GND
7 Interner Bus: CAN L
8 Interner Bus: CAN H
9 Interner Bus: 24 V
10 Dosierüberwachung: Bus (Ovalradzähler)
11
Dosierüberwachung: GND
12 Dosierüberwachung: Durchflussüberwachung
13 Dosierüberwachung: 5 Volt
14 Membranüberwachung: GND
10240750 Rev. 5-12.2023
15 Membranüberwachung: Membrane
16 Membranüberwachung: 5 Volt
17 Membranüberwachung: Anode
18 Steuereingang: Normsignal mA (-)
19 Steuereingang: Normsignal mA (+)
20 Steuereingang: Freigabesignal ü
21 Steuereingang: GND
22 Steuereingang: Impuls
23 Ausgang: 5 Volt
24 Steuereingang: Startsignal Charge { }
25 Niveauüberwachung: GND
26 Niveauüberwachung: Niveauvorwarnung
27 Niveauüberwachung: Leermeldung
(Sauglanzenanschluss)
