3 Aufbau
3.1 Dosierpumpe - „EcoPro" / „EcoUp"
10
11
12
13
14
15
16

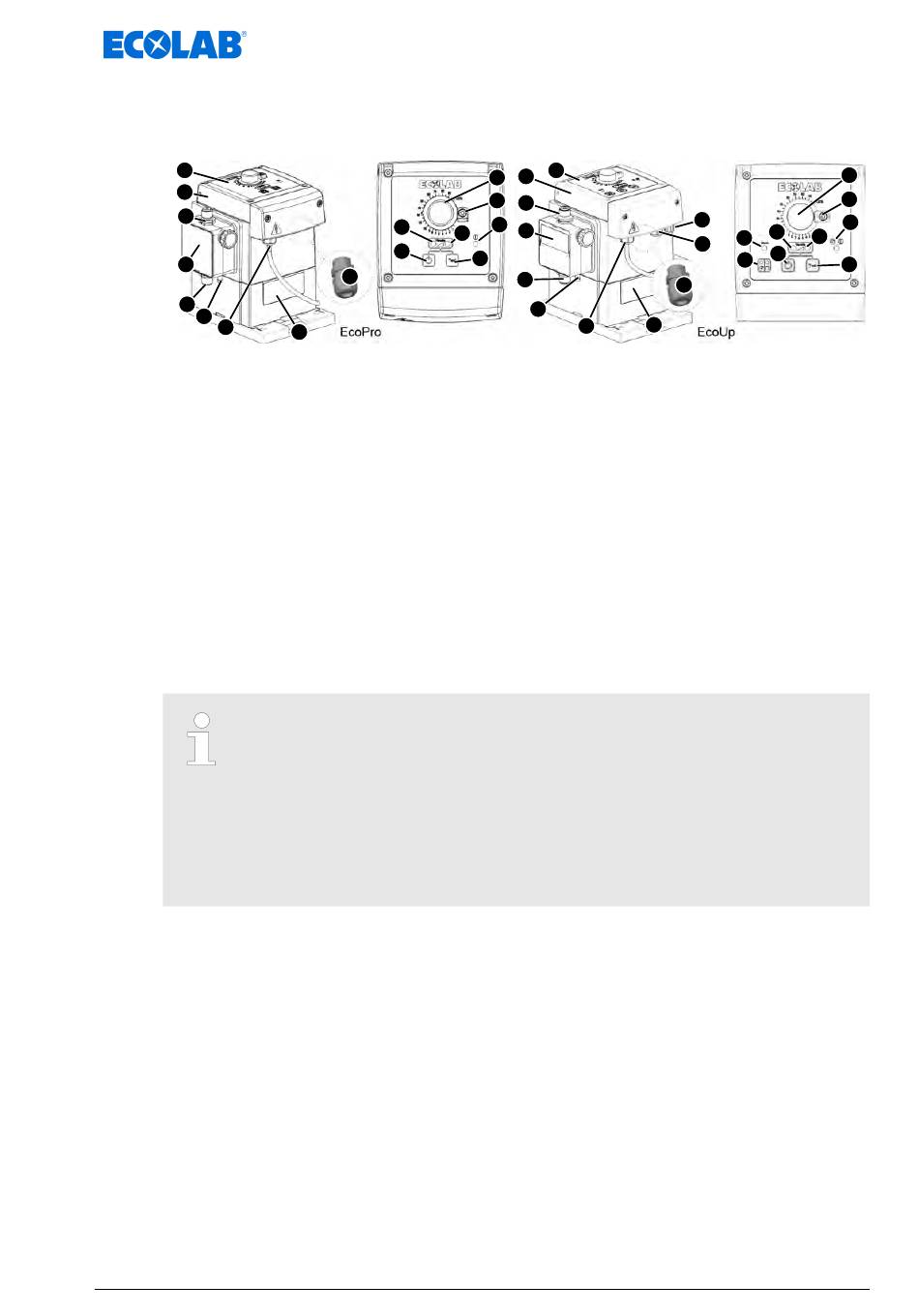

Abb. 1: Aufbau „EcoPro" / „EcoUp"
1 Drehknopf zur Dosiermengenverstellung
2 Arretierung zur Fixierung des Drehknopfes
3 LED - Alarmmeldung, Farbe: rot blinkend
4 LED - Betriebsstatus / Dosiermodus:
betriebsbereit = grün leuchtend,
Betrieb (Pumpe läuft) = gelb blinkend,
Dosiermodus: Viscosity low (linke LED)
5 LED - Betriebsstatus / Dosiermodus:
betriebsbereit = grün leuchtend,
Betrieb (Pumpe läuft) = gelb blinkend,
Dosiermodus: Viscosity high (rechte LED)
6 Ein-/Ausschalter
7 Test-Taste
8 Modus LED (nur EcoUp)
9 Modus Umschalt-Taste (nur EcoUp)
Für die Erweiterung noch nicht montierter Kabeldurchführungen liegen der
Pumpe entsprechende Kabelverschraubungen (M12 x 1,5) bei ( Abb. 1 , 17
bzw. 18 ).
Zulässige Kabel-Außendurchmesser für Anschluss der EIN/Ausgänge:
– AD Ø = 5,1-5,7 mm
Zulässige Kabel:
– LIYY 4x 0,5; LIYY 5 x 0,34; LYCY 2 x 0,34; Ölflex 4 x 0,5
4
5
6
18
20
10
11
1
2
12
3
13
7
14
15
20
16
10 Bedienfeld
11 Drehbares Bedienteil
12 Druckanschluss / Druckventil
13 Pumpenkopf
14 Sauganschluss / Saugventil
15 Entlüftungsanschluss
16 Kabeldurchführung für Netzkabel / Netzanschluss
17 Kabeldurchführung für Anschluss: Alarm- bzw.
Dosiermengenausgang (nur EcoUp)
18 Kabeldurchführung für Anschluss: Impuls- (nur EcoUp)
bzw. Freigabeeingang
19 Kabeldurchführung für Anschluss: Niveaueingang (nur
EcoUp)
20 Position des Typenschildes
