ECOLAB EcoPro Kurz- Betriebsanleitung Seite 24

Montage und Installation
4.3.1 Elektrische Installation „EcoPro"
3

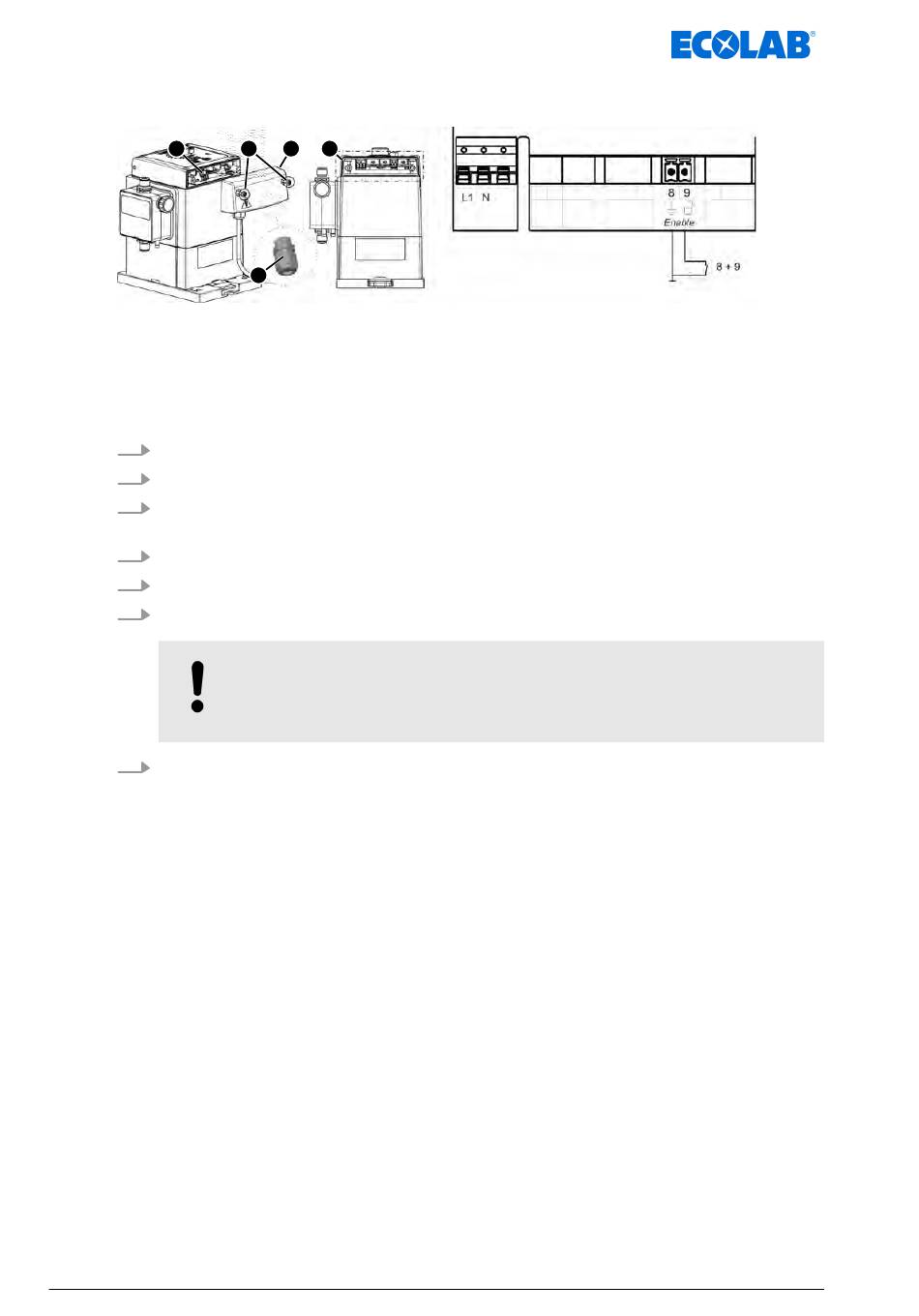

Abb. 8: Elektrische Installation „EcoPro"
1 Gehäuseschraube
2 Klemmraumdeckel
3 Frontalansicht "Elektrischer Anschluss"
4 Kabelverschraubung
1. Beide Gehäuseschrauben ( Abb. 8 , 1 ) lösen.
2. Klemmraumdeckel ( 2 ) abnehmen.
3. Für den Anschluss des Freigabeeingangs, Kabelverschraubung ( 4 ) aus dem
Beipack der Pumpe montieren.
4. Anschlussleitungen durch die Kabelverschraubung führen.
5. Elektrische Installation durchführen.
6. Nach beendeter elektrischer Installation, den Klemmraumdeckel wieder auf das
Gehäuse setzen.
7. Gehäuseschrauben "handfest" (ca. 1 Nm) anziehen.
10240750 Rev. 5-12.2023
1 2 3
4
HINWEIS!
Die Dichtung muss frei von Verunreinigungen sein, um die Dichtigkeit des
Systems zu gewährleisten.
L1 Netzphase (stromführender Leiter)
N Neutral (Masse)
8 Freigabesignal (enable), Erdung (GND)
9 Freigabesignal (enable), Signaleingang
