ECOLAB EcoPro Kurz- Betriebsanleitung Seite 16

Aufbau
3.2 Dosierpumpe - „EcoAdd"
9
17
16
15
14
13

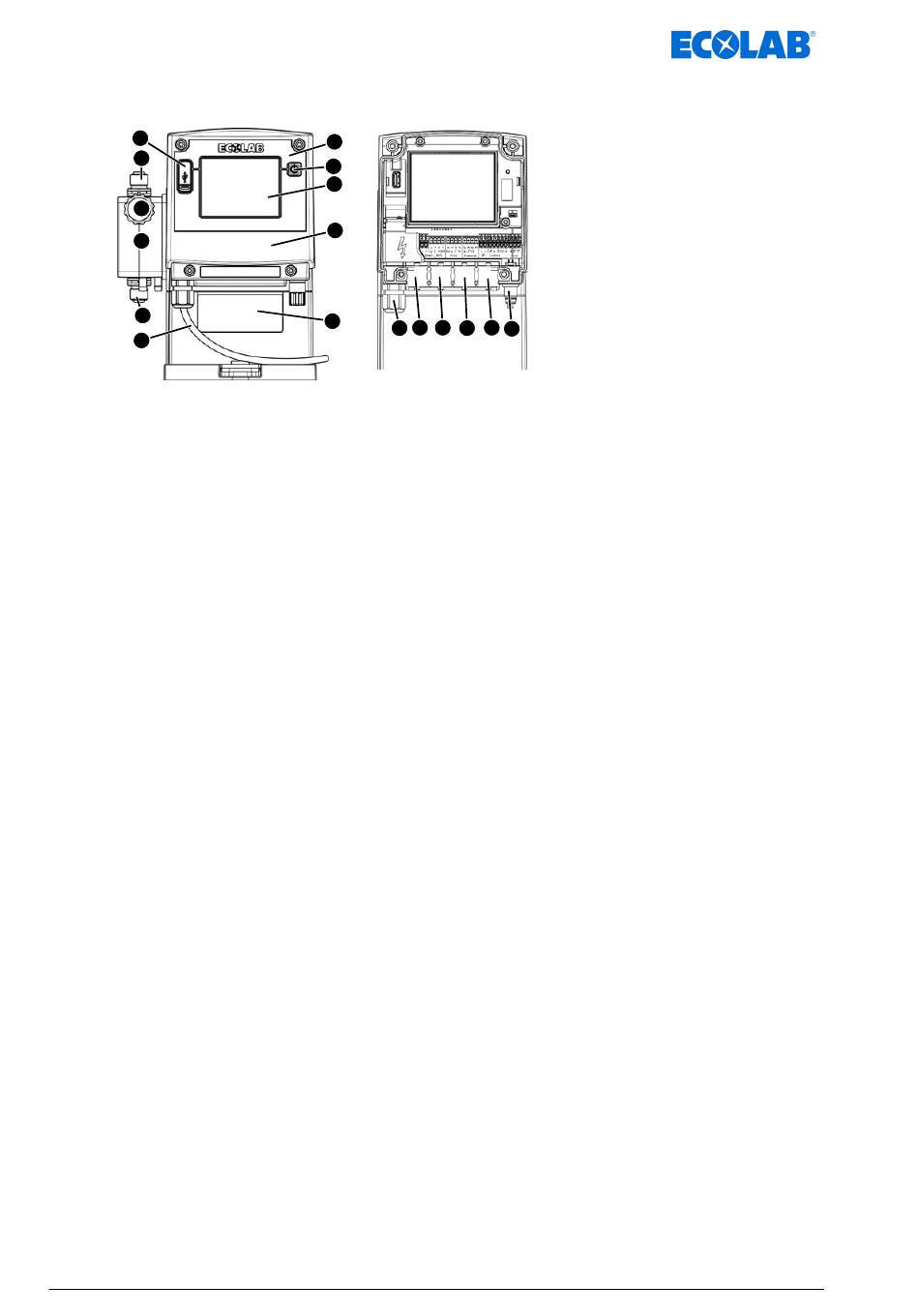

Abb. 2: Aufbau „EcoAdd"
1 Kabeldurchführung für Netzkabel / Netzanschluss
2-5 Kabeldurchführungen zur Hauptplatine mit
Anschlussklemmen
6 Niveauüberwachung (Sauglanzenanschluss)
7 Bedienteil
8 Ein-, Aus-Taster
9 USB-Buchse
10 Touch-Display
10240750 Rev. 5-12.2023
7
8
10
11
12
1 2 3 4 5 6
11
12 Position des Typenschildes
13 Kabeldurchführung für Netzkabel / Netzanschluss
14 Sauganschluss / Saugventil
15 Pumpenkopf
16 Entlüftungsschraube
17 Druckanschluss / Druckventil
14
Displaydeckel
