ABB Advant Controller 31 Systembeschreibung Seite 452

26 • • • • Einstellungen
5.2.3 Open Modbus/TCP

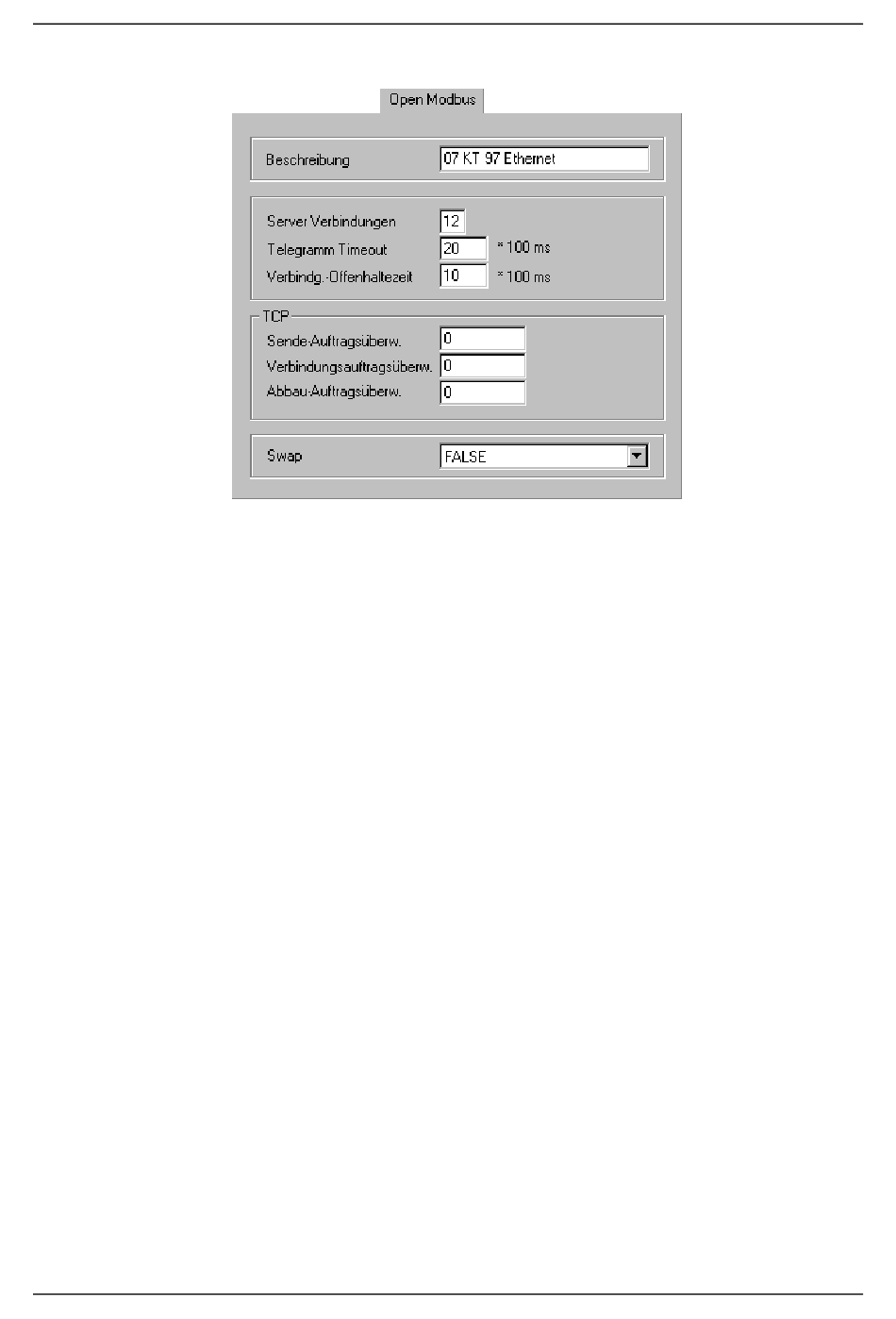

Abbildung 11: Einstellungen > Geräteparameter > Open Modbus
Beschreibung:
Die Beschreibung des Kopplers wird im FB 1131 als Gerätename
angezeigt und ist in diesem Feld abänderbar.
Server Verbindungen:
Es können max. 12 Serververbindungen gleichzeitig aufgebaut werden.
Telegramm Timeout:
Der Auftrag durch die Applikation wird nach der eingestellten Zeit
abgebrochen, wenn bis dahin keine Antwort vom Koppelpartner erfolgt ist.
Verbindg.-Offenhaltezeit:
Die Verbindung zum
aufrechterhalten und erst nach Ablauf der Zeit, wenn kein neuer Auftrag
durch die Applikation auf der Karte eingegangen ist, abgebaut.
Sende-Auftragsüberw.:
Das ist die Sende-Auftragsüberwachung für die TCP Verbindung. Diese
wird nur intern verwendet. Man gibt in diesem Feld den Timeout an, wie
lange versucht wird über TCP/IP Aufträge abzusetzen.
Verbindungsauftragsüberw.:
Das ist das Verbindungstimeout für die TCP Verbindung. Dieses wird nur
intern verwendet. Man gibt hier den Timeout an, wie lange die TCP Task
versucht eine Verbindung zum Server aufzubauen.
Copyright • ABB STOTZ-KONTAKT GmbH •
Server wird je nach
FB 1131 Ethernet Konfigurator
Einstellung solange
