Feldbus Konfigurator PROFIBUS
4.4
DP Slave
4.4.1
Einfügen DP Slave
Zum Einfügen eines PROFIBUS-DP Slaves in die Konfiguration wählen Sie
das Menü Einfügen > Slave, um das Auswahl Fenster zu öffnen oder
klicken Sie auf das Symbol:
Symbol
Einfügen > Slave
Tabelle 8: Symbol Einfügen > Slave
Der Mauszeiger wechselt automatisch in den Slave-Einfügen Zeiger.
Mauszeiger
Slave einfügen
Tabelle 9: Mauszeiger Slave einfügen
Klicken Sie auf die Position an der der Slave eingefügt werden soll. Die
Dialogbox öffnet sich, in der ein oder mehrere Slaves ausgewählt werden
können.

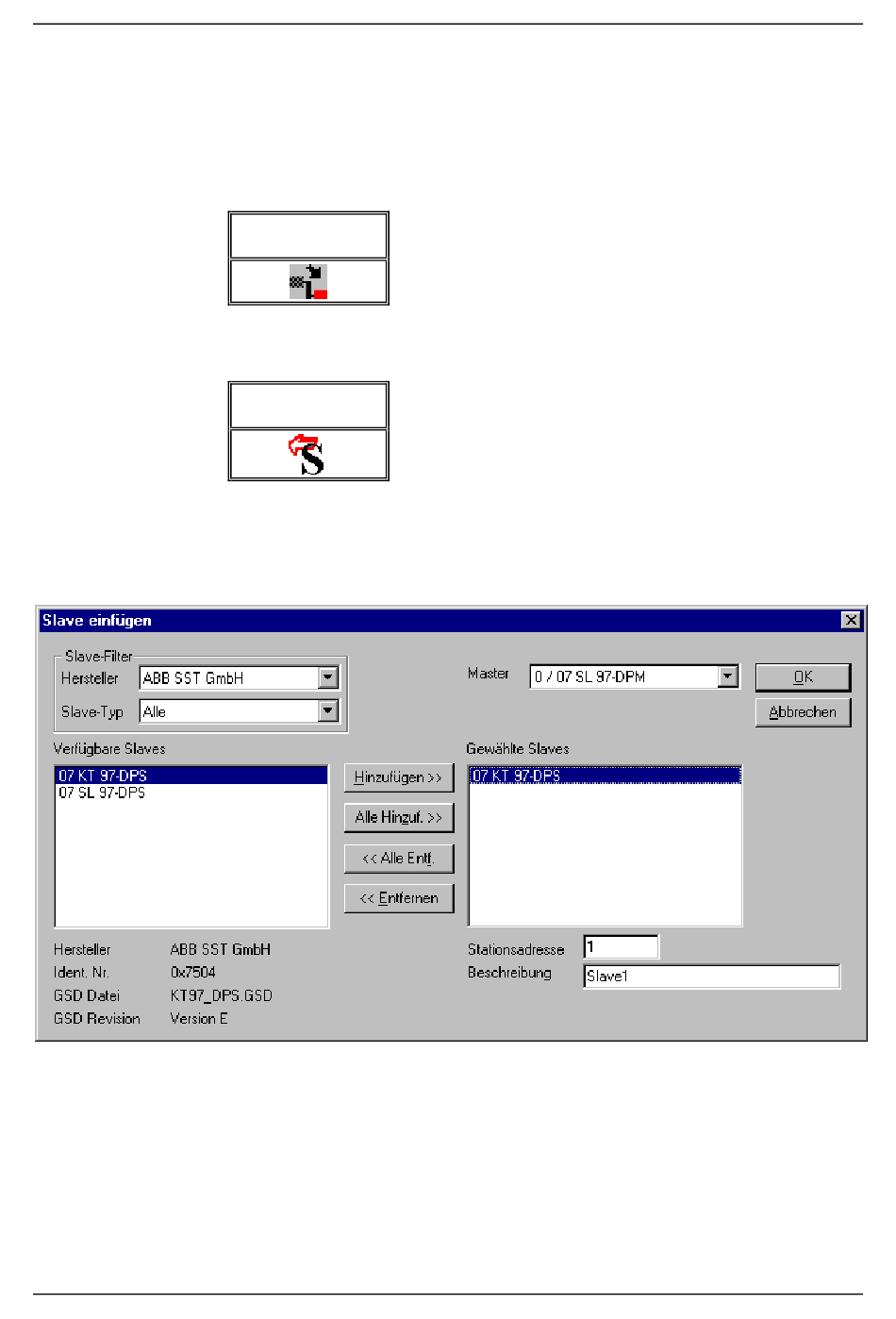

Abbildung 6: Einfügen > Slave
In der linken Liste werden alle Slave Geräte zur Auswahl angezeigt, deren
GSD Dateien im GSD Verzeichnis abgelegt sind. Ein Filter kann verwendet
werden, um die Auswahlliste über den Slavetyp und Hersteller
einzuschränken. Weitere Informationen zu einem Slave werden unterhalb
der Auswahlliste (Verfügbare Slaves) angezeigt, wenn dieser durch
anklicken gewählt wird.
Copyright • ABB STOTZ-KONTAKT GmbH •
PROFIBUS Konfiguration mit FB 1131 • • • • 21
