ABB Advant Controller 31 Systembeschreibung Seite 327

FB 1131 Feldbus Konfigurator CANopen
4 CANopen Konfiguration mit FB 1131
4.1 CANopen Konfiguration anlegen
4.2 EDS-Dateien
Zum Erstellen einer neuen Konfiguration ist das Menü Datei > Neu zu
wählen. Dann wird eine Auswahlliste der verschiedenen Feldbussysteme
angeboten. Wählen Sie CANopen. Wenn nur der Feldbus CANopen
installiert wurde, öffnet sich direkt das Konfigurationsfenster.
Der Name der Konfigurationsdatei kann zugewiesen werden, wenn die
Konfiguration beendet wird oder mit Datei > Speichern unter.
Jeder Gerätehersteller definiert die CANopen Eigenschaften seines Geräts
in einem sogenannten Electronic Data Sheet, auch EDS-Datei genannt.
Diese Beschreibungsdateien bilden die Grundlage der Konfiguration.
Geräte
Geräte von ABB STOTZ-
KONTAKT
Geräte von anderen Herstellern
Tabelle 10: EDS Dateien - Bezugsquellen
Der Feldbus Konfigurator liest beim Programmstart automatisch alle EDS
Dateien ein, die im EDS Verzeichnis abgelegt sind. Dabei werden z.B. die
Gerätenamen in eine interne Liste aufgenommen. Die gerätespezifischen
Daten werden während der Konfiguration direkt aus der EDS Datei
ausgelesen.
Wird ein CANopen Knoten (Slave) benötigt, der noch nicht in der
Auswahlliste erscheint, dann kann die entsprechende EDS Datei in das
EDS Verzeichnis mit Datei > EDS kopieren kopiert werden. Eine andere
Möglichkeit ist, die EDS Datei mit dem Windows Explorer in das FB 1131
EDS Verzeichnis zu kopieren und dann mit Einstellungen > Suchpfad und
OK die EDS Dateien im EDS Verzeichnis neu einzulesen.

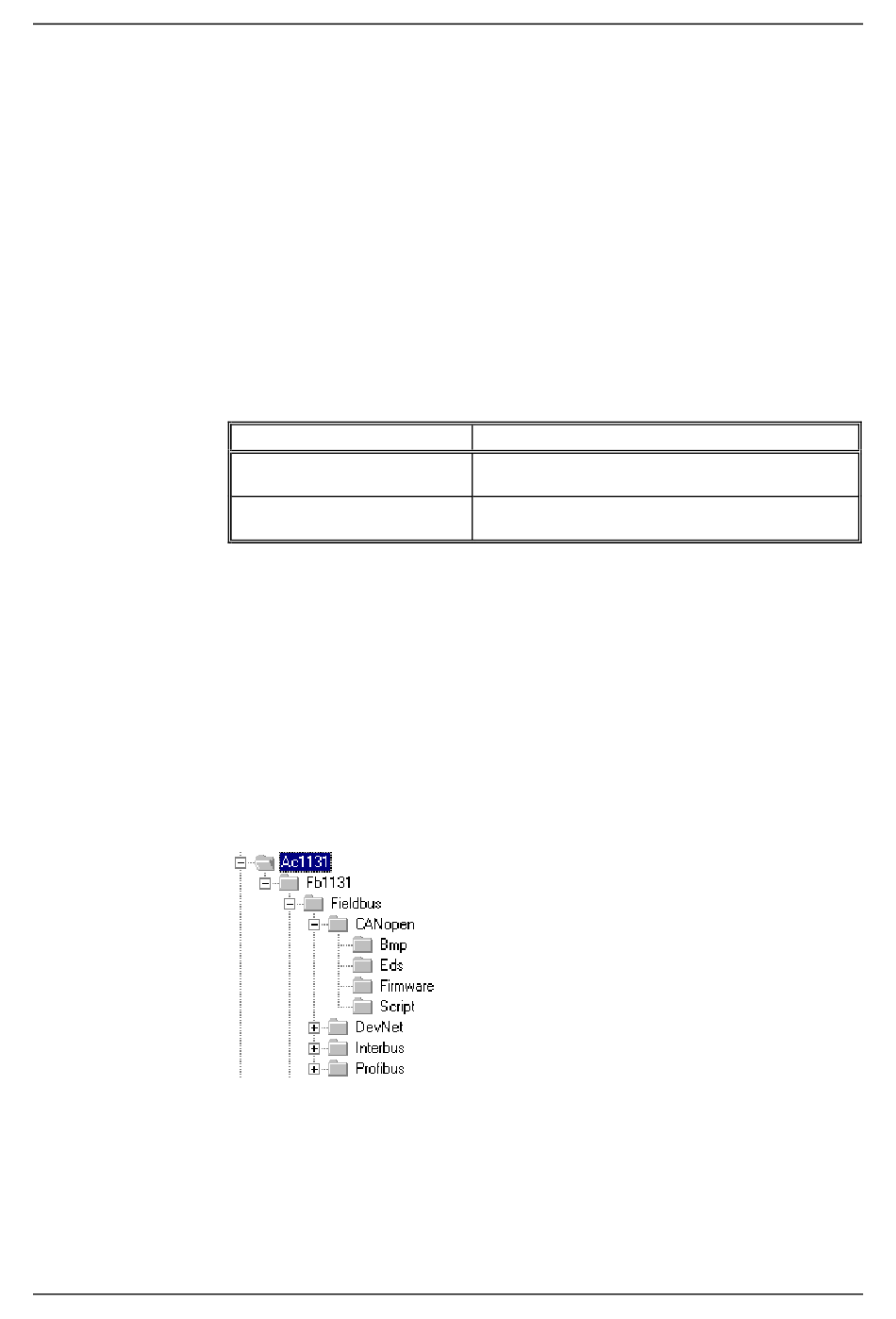

Abbildung 1: Verzeichnis EDS Dateien und Bitmaps
Der EDS-Pfad ist einstellbar. Die Standardeinstellung können Sie mit dem
Menüpunkt Einstellungen > EDS Suchpfad verändern.
Copyright • ABB STOTZ-KONTAKT GmbH •
CANopen Konfiguration mit FB 1131 • • • • 19
EDS Dateien
Die EDS-Dateien unserer Geräte sind im Lieferumfang
des Feldbus Konfigurators enthalten.
Für andere Geräte sind diese Dateien vom jeweiligen
Gerätehersteller zu beziehen.
