ABB Advant Controller 31 Systembeschreibung Seite 257

FB 1131 Feldbus Konfigurator InterBus
6.6.1 PCP Monitor
Mit dieser Funktion können Sie InterBus-PCP Dienste (lesen und
schreiben) basierend auf der aktuellen Konfiguration ausführen.
Als Erstes müssen Sie den Master auswählen, indem Sie mit der linken
Maustaste auf den Master klicken. Dann wählen Sie Online > PCP
Monitor.

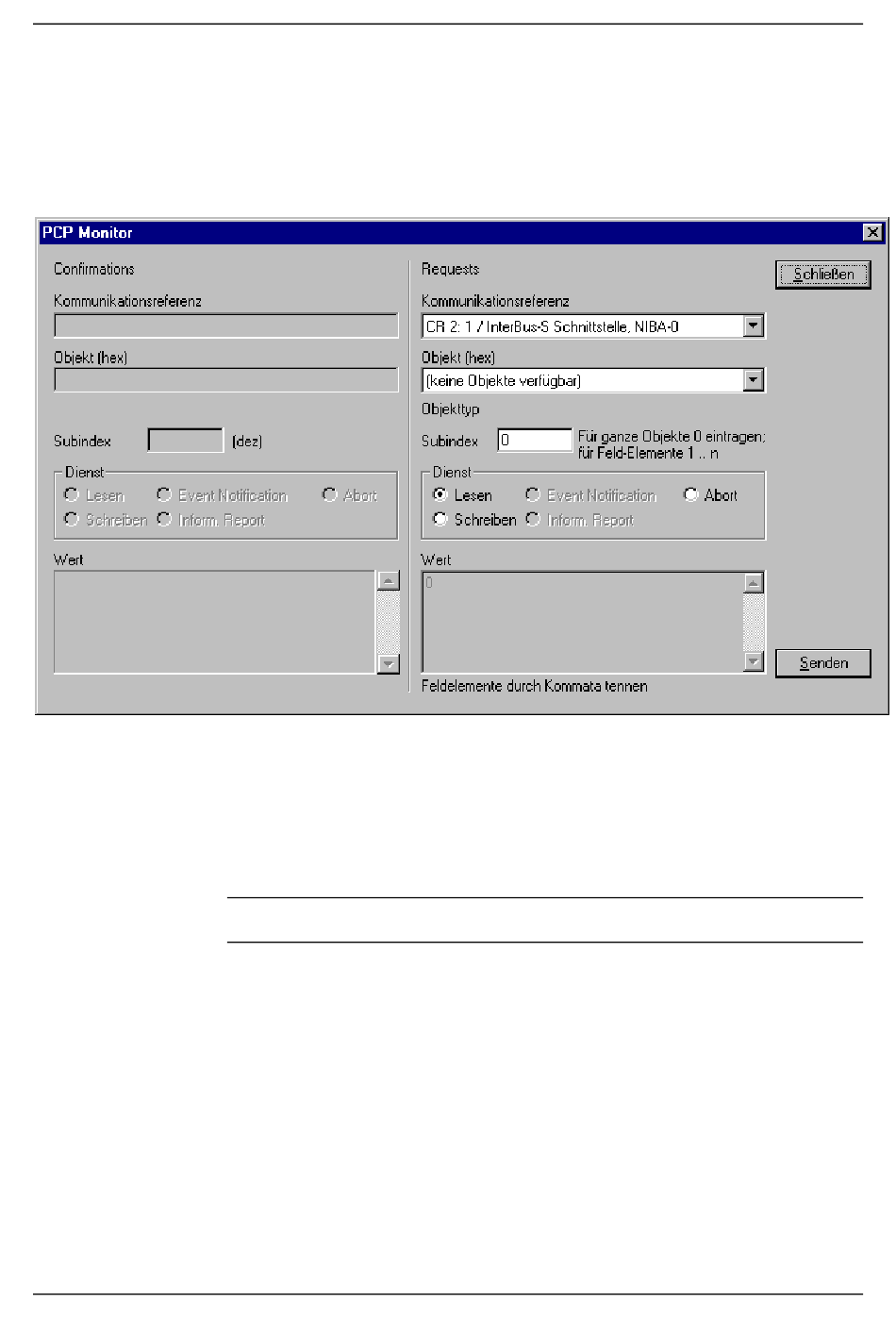

Abbildung 38: Online > PCP Monitor
Sie können den Dienst Lesen oder Schreiben auf das gewünschte Objekt
mit der entsprechenden Kommunikationsreferenz auswählen und über
die Schaltfläche Senden aktivieren. Beim Schreiben müssen Sie die Daten
im Feld Wert eingeben. Auf der linken Seite erscheint beim Schreiben die
Quittung, beim Lesen werden die empfangenen Daten angezeigt.
Hinweis: Der PCP Monitor kann nur als Client eingesetzt werden.
Serverfunktion wird nicht unterstützt.
