7.2 Drucken
Nachdem der aktuelle Drucker in dem Menü Datei > Druckereinrichtung
ausgewählt wurde, kann die Konfiguration unter dem Menü Datei >
Drucken ausgedruckt werden. Für eine Seitenansicht wählen Sie das
Menü Datei > Seitenansicht.

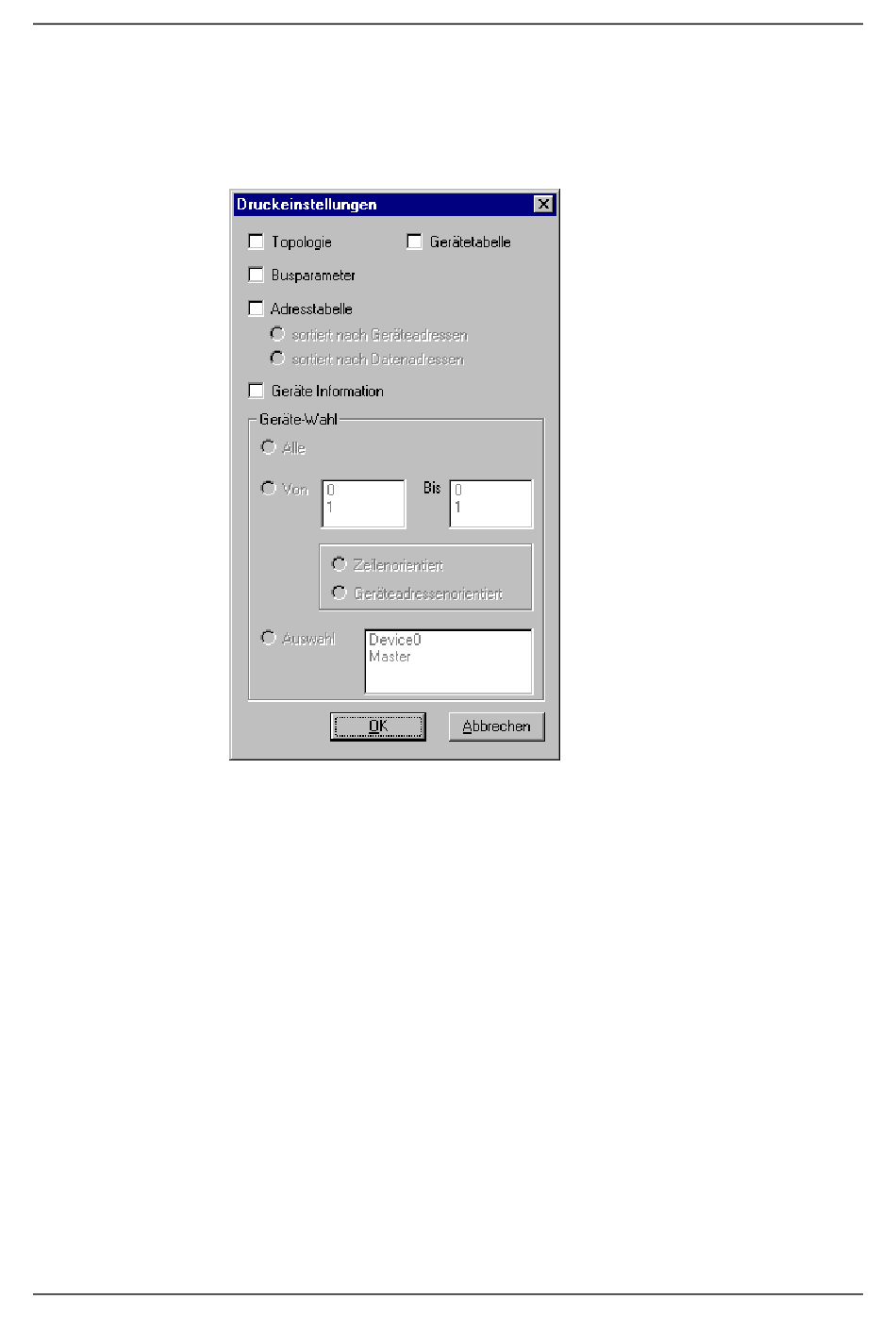

Abbildung 35: Drucken
Die Grundeinstellung druckt Angaben auf einer Seite von einem Gerät.
Topologie druckt die Topologie des Bussystems.
Busparameter druckt die Busparameter des Bussystems.
Adresstabelle druckt die Adresstabelle des Masters.
Geräte-Tabelle druckt die Gerätetabelle.
Mit der Geräte-Wahl kann der Umfang angegeben werden. Zur Auswahl
stehen
•
Alle
•
Von Stationsadresse bis Stationsadesse
•
Auswahl des Gerätes mittels seiner Beschreibung
Wird keine dieser Optionen ausgewählt und die OK Schaltfläche gedrückt,
wird nichts ausgedruckt. FB 1131 reagiert, als wenn der Abbrechen Button
gedrückt wird.
