4 PROFIBUS Konfiguration mit FB 1131
4.1
PROFIBUS Konfiguration anlegen
4.2
GSD Dateien
Zum Erstellen einer neuen Konfiguration ist das Menü Datei > Neu zu
wählen. Dann wird eine Auswahlliste der verschiedenen Feldbussysteme
angeboten. Wählen Sie PROFIBUS. Wenn nur der Feldbus PROFIBUS
installiert wurde, öffnet sich direkt das Konfigurationsfenster.
Der Name der Konfigurationsdatei kann zugewiesen werden, wenn die
Konfiguration beendet wird oder mit Datei > Speichern unter.
GSD (Elektronisches Datenblatt eines Gerätes) Dateien enthalten und
beschreiben die Funktionen und Eigenschaften der PROFIBUS Geräte. Die
Abkürzung GSD steht für Gerätestammdaten. Alle vorhandenen GSD
Dateien bilden zusammen die Geräte Datenbank.
Der Feldbus Konfigurator liest beim Programmstart automatisch alle GSD
Dateien ein, die im GSD Verzeichnis abgelegt sind. Dabei werden z.B. die
Gerätenamen in eine interne Liste aufgenommen. Die gerätespezifischen
Daten werden während der Konfiguration direkt aus der GSD Datei
ausgelesen.
Wird ein DP Slave Gerät benötigt, das noch nicht in der Auswahlliste
erscheint, dann kann die entsprechende GSD Datei in das GSD
Verzeichnis mit Datei > GSD kopieren kopiert werden. Eine andere
Möglichkeit ist, die GSD Datei mit dem Windows Explorer in das FB 1131
GSD Verzeichnis zu kopieren und dann mit Einstellungen > Suchpfad
und OK die GSD Dateien im GSD Verzeichnis neu einzulesen.
Mit dem Menü Tools > GSD Viewer können die GSD Dateien betrachtet
werden.

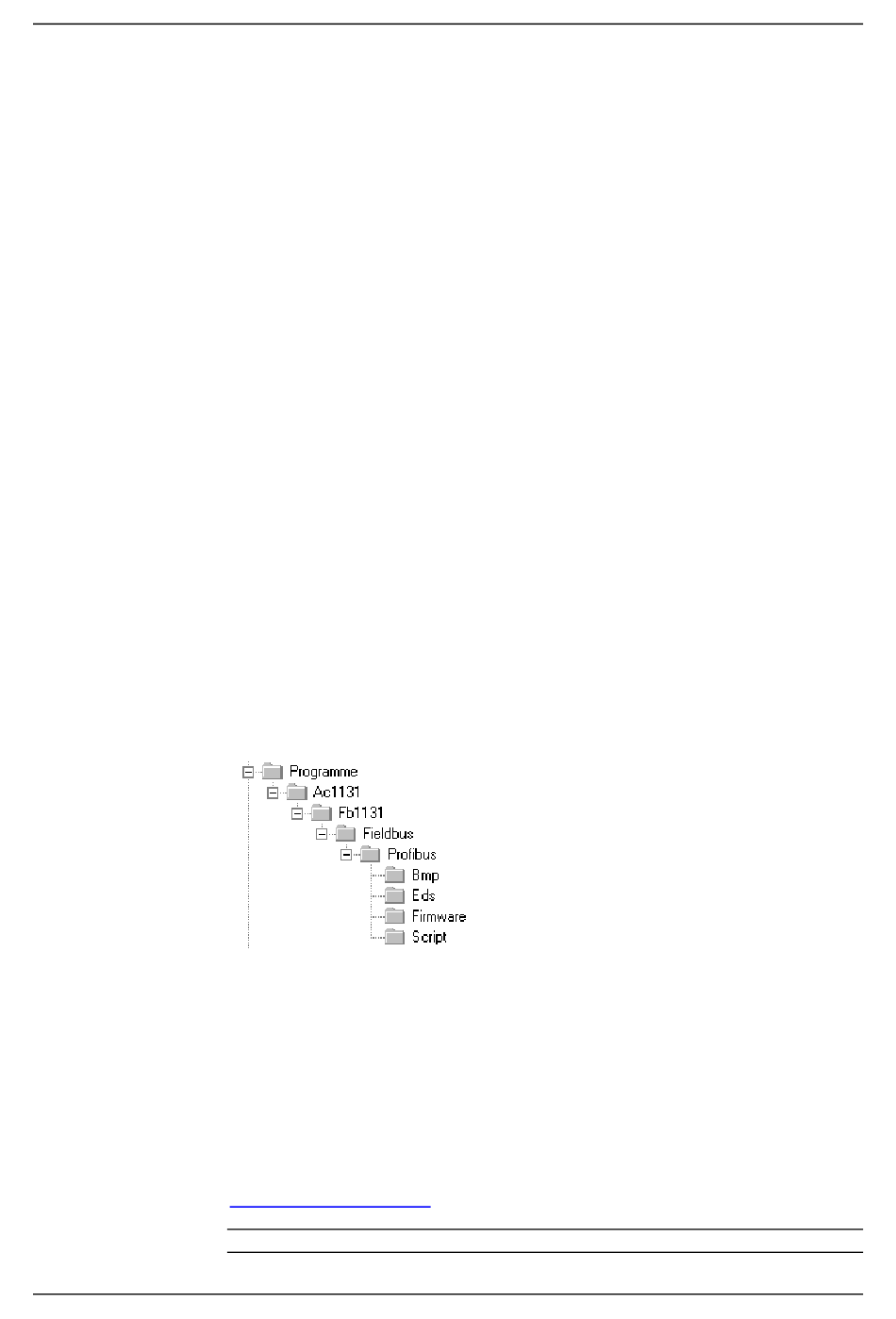

Abbildung 1: Verzeichnis GSD Dateien und Bitmaps
•
ABB STOTZ-Kontakt Geräte: Die GSD Dateien für ABB Geräte sind
bereits im Lieferumfang des Feldbus Konfigurators enthalten und
werden mit installiert.
•
Andere Geräte: Für andere Geräte stellt die GSD Datei der jeweilige
Gerätehersteller zur Verfügung.
Auf der Homepage der PROFIBUS Nutzerorganisation sind die GSD
Dateien vieler Hersteller erhältlich:
http://www.profibus.com
Hinweis: GSD Dateien werden nur für PROFIBUS-DP benötigt.
Copyright • ABB STOTZ-KONTAKT GmbH •
PROFIBUS Konfiguration mit FB 1131 • • • • 15
