6.5.2 Debugmodus (PROFIBUS-DP)
6.5.2.1 Das Debugfenster
Als erstes muß das PROFIBUS-DP Master Gerät ausgewählt werden, in
dem man mit einem linken Mausklick auf das Symbol des Masters diesen
auswählt. Dann wählen Sie das Menü Online > Debugmodus starten. Der
Feldbus Konfigurator wird zyklisch den Status der Netzwerkkommunikation
und die individuelle Bedingungen der Geräte abfragen.
Um den Debugmodus zu beenden, wählen Sie das Menü Online >
Debugmodus stoppen.
Wenn der Debugger gestartet ist, ändert sich das Konfigurationsfenster in
das Debugfenster. Die Geräte und die Linien zwischen den Geräten
werden in grün oder in rot dargestellt, abhängig von der erstellten
Netzwerkkommunikation.

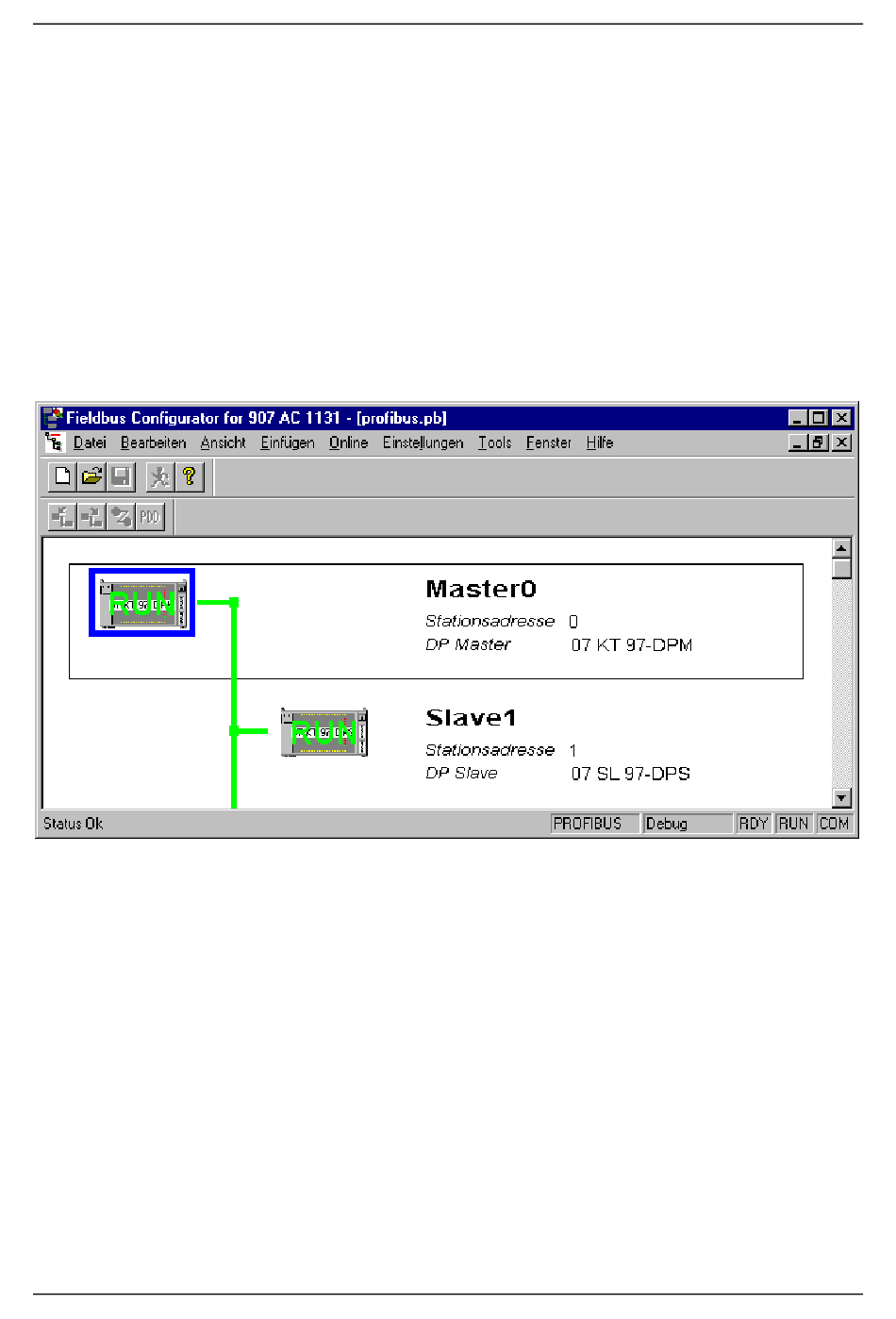

Abbildung 43: Das Debugfenster
Wenn eine Diagnoseinformation für ein spezielles Gerät ansteht, erscheint
neben dem Gerät der Text Diag in rot. Um weitere gerätespezifische
Informationen zu erhalten, klicken Sie doppelt auf das Gerät oder wählen
Sie das Gerät erst an und wählen dann das Menü Online >
Gerätediagnose.
