Feldbus Konfigurator PROFIBUS
6.5.2.4 Erweiterte DP Slave Diagnose

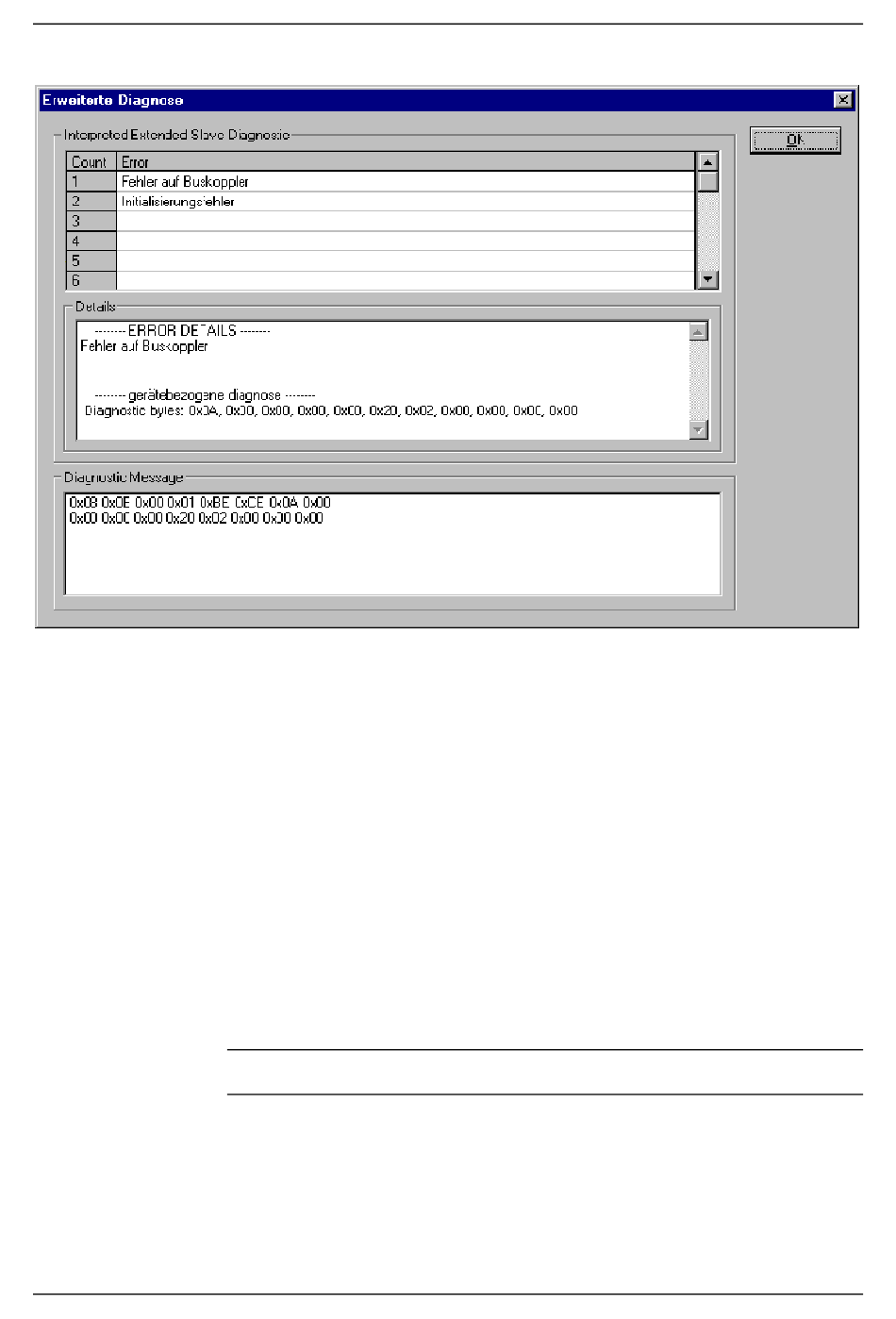

Abbildung 46: Gerätediagnose (PROFIBUS-DP Erweiterte Diagnose)
Im Fenster Erweiterte Gerätediagnose werden unten die Daten des
Diagnosetelegramms in hexadezimaler Darstellung angegeben. Dabei sind
die ersten 6 Bytes die Standarddiagnosebytes, wie im Abschnitt
PROFIBUS DP Slave Gerätediagnose ab Seite 56 beschrieben.
Ab dem 7. Byte folgt die erweiterte Gerätediagnose, diese ist stets
herstellerspezifisch und kann
•
gerätebezogene
•
kennungsbezogene (modul bezogene)
•
Kanal bezogene
Diagnose enthalten.
Im mittleren Bereich des Fensters werden Details und im oberen Bereich
die Diagnosemeldungen im Klartext ausgegeben, sofern diese in der GSD
Datei angegeben sind.
Hinweis: Zur Auswertung der erweiterten (herstellerspezifischen) Diagnose
auch in der Gerätebeschreibung des Herstellers nachlesen.
