116 • • • • Anhang
10.2.8
SPC3CTRL DPV1 Class 2

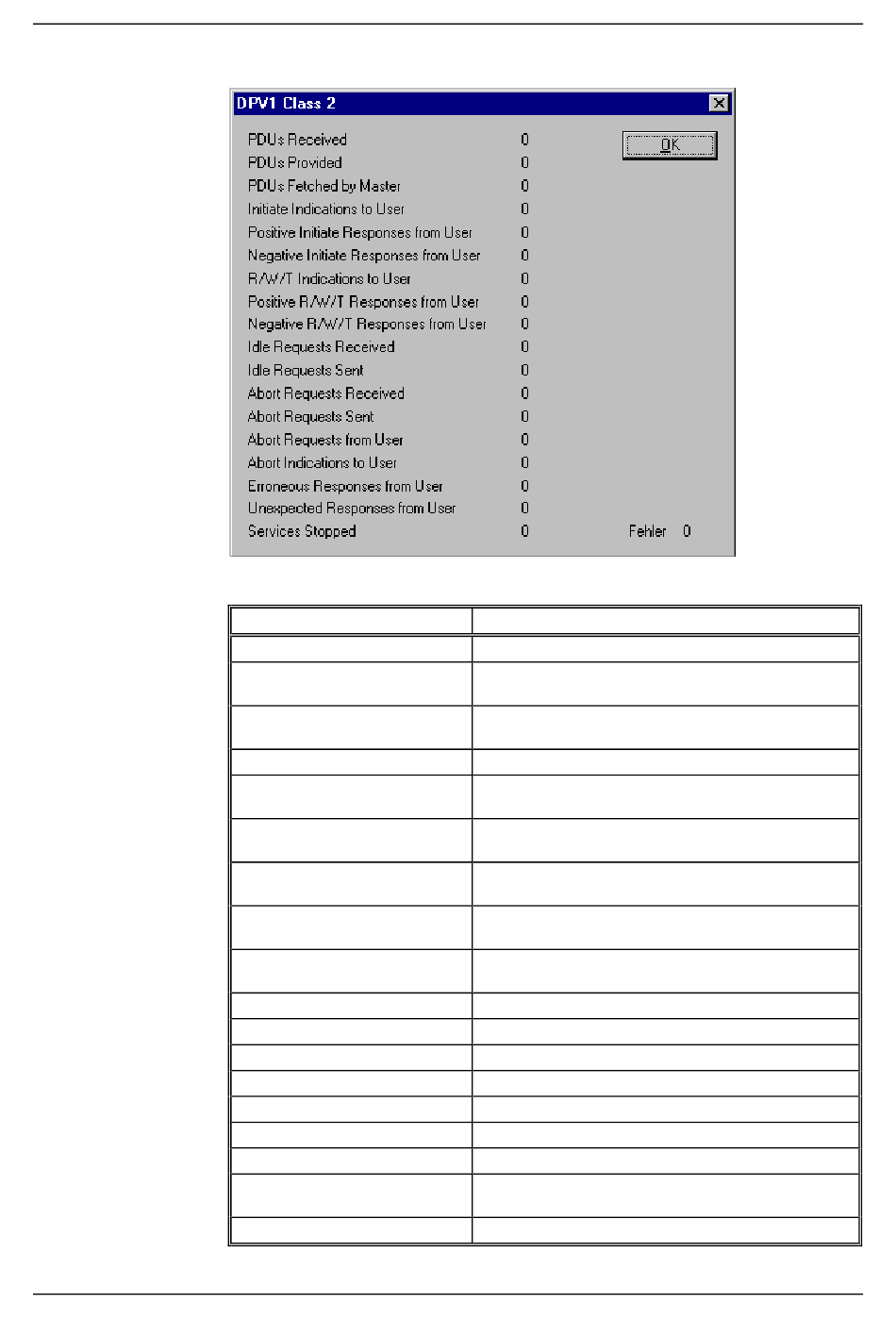

Abbildung 84: SPC3CTRL DPV1 Class 2
Variable
PDUs Received
PDUs Provided
PDUs Fetched by Master
Initiate Indications to User
Positive Initiate Responses from
User
Negative Initiate Responses from
User
R/W/T Indications to User
Positive R/W/T Responses from
User
Negative R/W/T Responses from
User
Idle Requests Received
Idle Requests Sent
Abort Requests Received
Abort Requests Sent
Abort Requests from User
Abort Indications to User
Erroneous Responses from User
Unexpected Responses from
User
Services Stopped
Tabelle 55: SPC3CTRL DPV1 Class 2
Copyright • ABB STOTZ-KONTAKT GmbH •
Feldbus Konfigurator PROFIBUS
Bedeutung
DPV1-Klasse-2-PDUs vom PROFIBUS eingegangen
DPV1-Klasse-2-PDUs am PROFIBUS zur Verfügung
gestellt
DPV1-Klasse-2-PDUs am PROFIBUS vom Master
abgeholt
Initiate-Anforderungen an Anwender weitergeleitet
Initiate-Anworten des Anwenders (positiv)
Initiate-Anworten des Anwenders (negativ)
Lese-/Schreib-/Datentransport-Anforderungen an
Anwender weitergereicht
Lese-/Schreib-/Datentransport-Antworten des
Anwenders (positiv)
Lese-/Schreib-/Datentransport-Antworten des
Anwenders (negativ)
Idle-Telegramme vom PROFIBUS empfangen
Idle-Telegramme am PROFIBUS gesendet
Abort-Anforderungen vom PROFIBUS empfangen
Abort-Anforderungen am PROFIBUS gesendet
Abort-Anforderungen des Anwenders
Abort-Anforderungen an Anwender weitergeleitet
fehlerhafte DPV1-Klasse-2-Antworten des Anwenders
unerwartete DPV1-Klasse-2-Antworten des
Anwenders
DPV1-Klasse-2-Dienste angehalten
