ABB Advant Controller 31 Systembeschreibung Seite 20

18 • • • • PROFIBUS Konfiguration mit FB 1131
4.3.2 Master Konfiguration
Die Master spezifische Konfiguration wird im folgendem Fenster
durchgeführt.
Setzen Sie den Focus auf den Master (linker Mausklick) und wählen das
Menü Einstellungen > Masterkonfiguration
oder
machen Sie ein Doppelklick auf das Symbol des zu konfigurierenden
Masters. Das folgende Fenster öffnet sich.

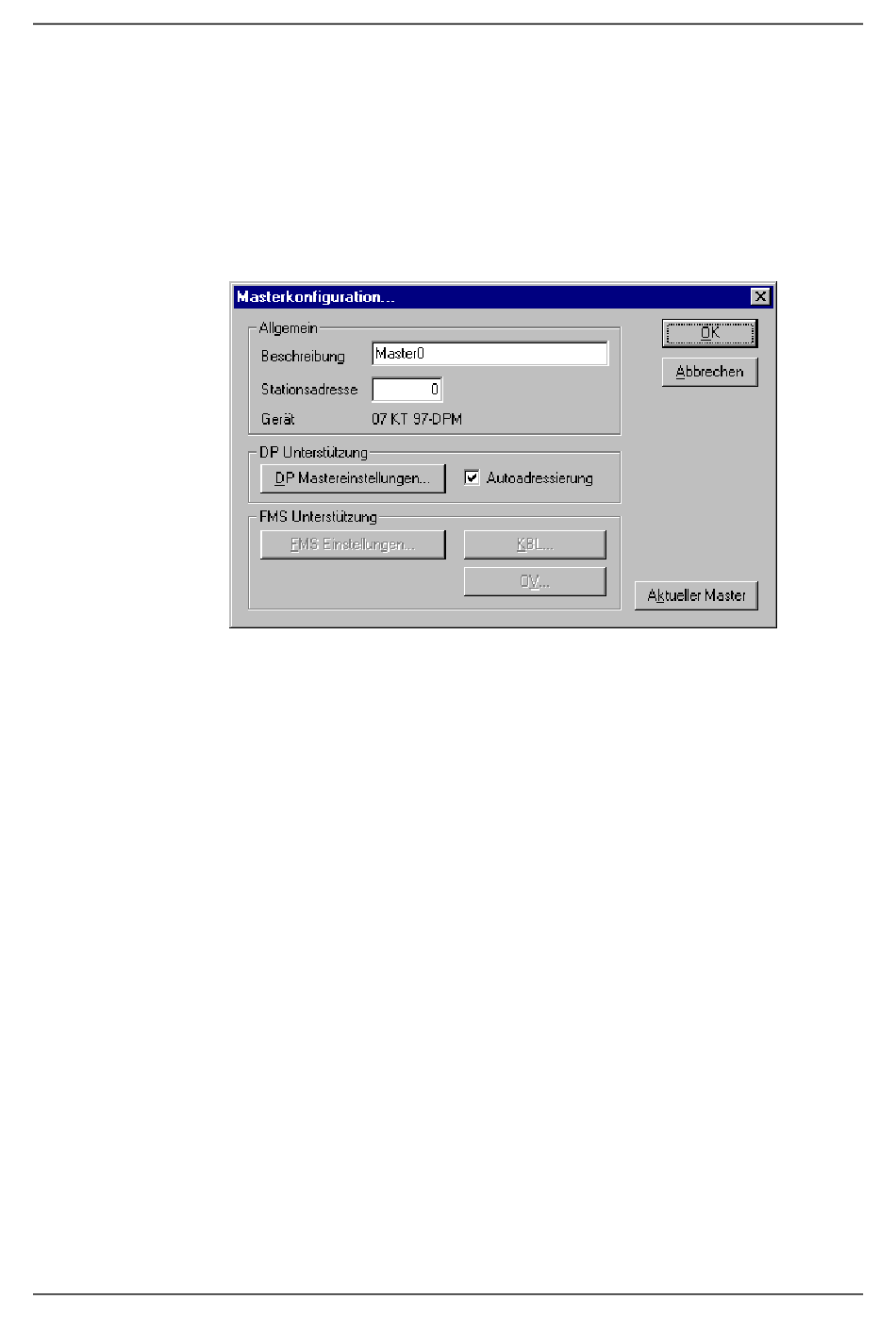

Abbildung 3: Einstellungen > Masterkonfiguration
In diesem Master Konfigurationsfenster kann eingestellt werden:
•
eine (symbolische) Beschreibung des Masters
•
die Stationsadresse des Masters
•
der Master als aktueller Master gewählt werden (zur Durchführung
eines Downloads zum Beispiel)
Für PROFIBUS-DP kann man
•
das Fenster DP Mastereinstellungen öffnen
•
die automatische Adressierung (Autoadressierung) für diesen DP
Master aktivieren oder deaktivieren
Copyright • ABB STOTZ-KONTAKT GmbH •
Feldbus Konfigurator PROFIBUS
