Feldbus Konfigurator PROFIBUS
10.1.12 FDL_TASK Act. Busparameter

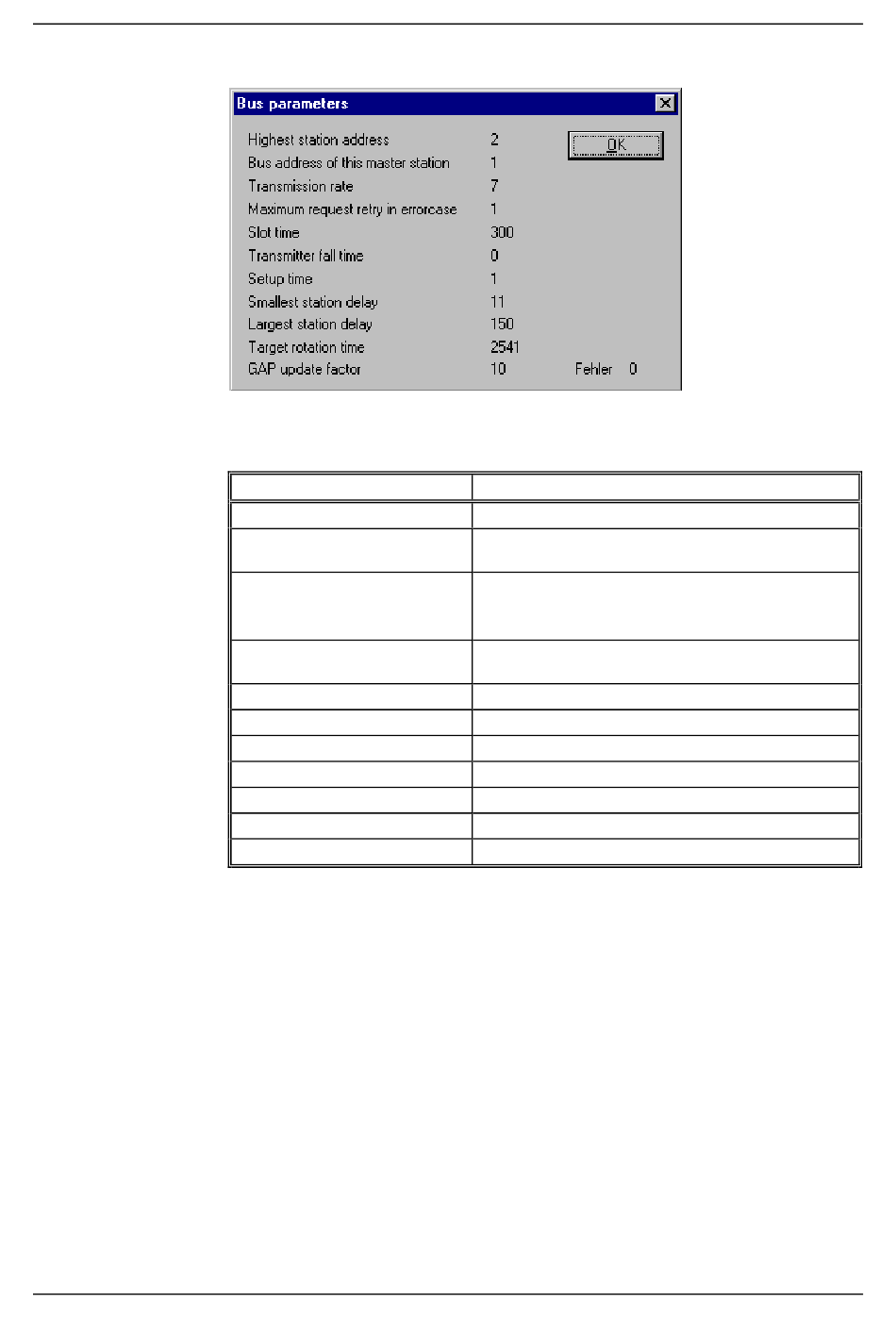

Abbildung 70: FDL_TASK Act. Busparameter
Anzeige der Busparameter
Variable
Highest station address
Bus address of this master
station
Transmission rate
Maximum request retry in error
case
Slot time
Transmitter fall time
Setup time
Smallest station delay
Largest station delay
Target rotation time
GAP update factor
Tabelle 43: FDL_TASK Act. Busparameter
Copyright • ABB STOTZ-KONTAKT GmbH •
Bedeutung
HSA Höchste Stationsadresse
TS Eigene Stationsadresse
Übertragungsrate
0 = 9600; 1 = 19200; 2 = 93,75; 3 = 187,5; 4 = 500k; 7
= 1.5M; 8 = 3M; 9 = 6M; 10 = 12M
Anzahl der Wiederholungsversuche bei Busfehler
TSL Slot Time
TQUI Transmitter Fall Zeit
TSET Setup Time
MIN TSDR Kleinste Stationsverzögerung
MAX TSDR Größte Stationsverzögerung
TTR Target Rotation Time
G GAP Update Faktor
