Feldbus Konfigurator DeviceNet
Elemente
Unterstützte Funktionen
Gerätename
Poll Größe Produziert
Poll Größe Konsumiert
BitStr. Größe Produziert
BitStr. Größe Konsumiert
Cyc/COS Größe
Produziert
Cyc/COS Größe
Konsumiert
Gewählte Konfig.

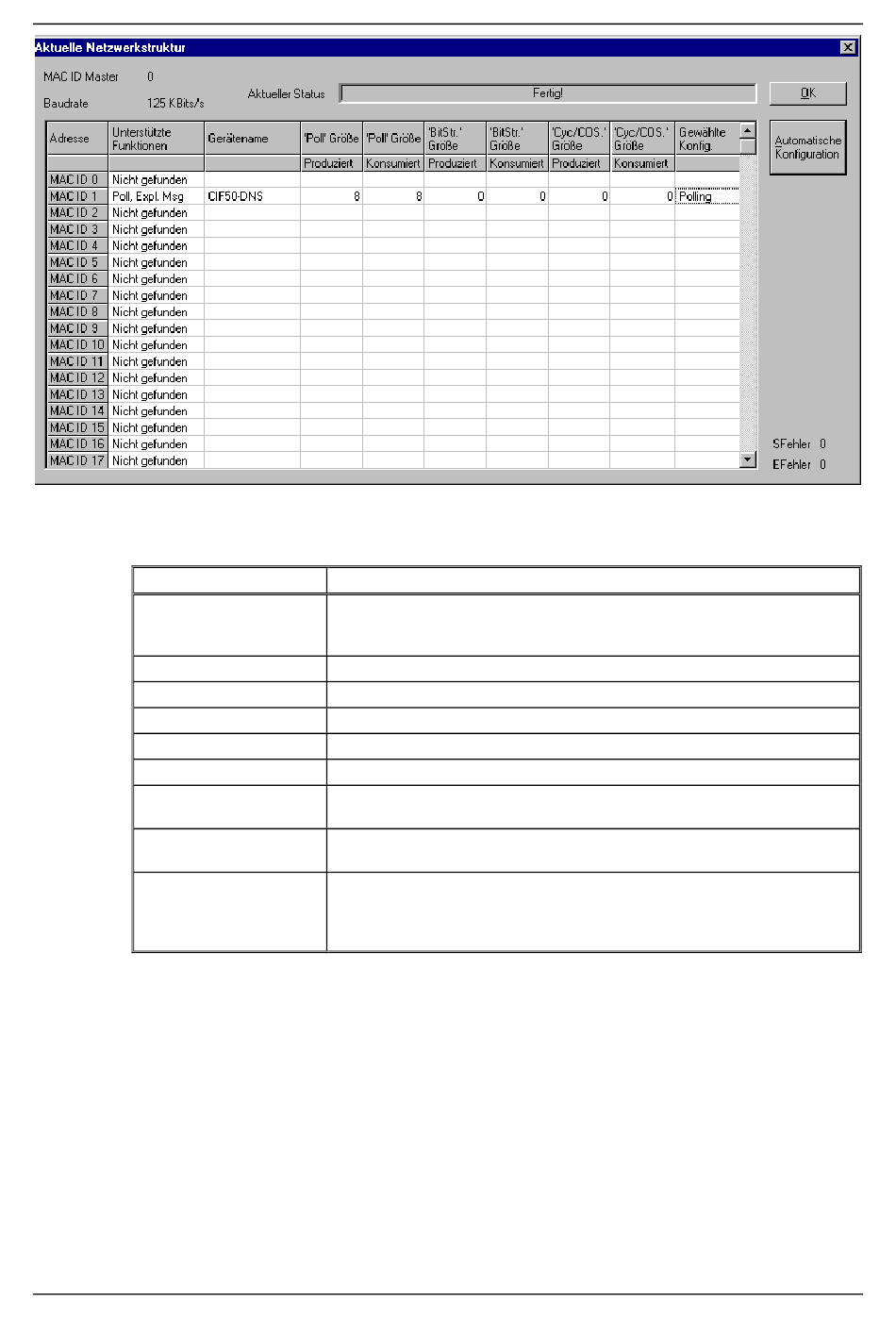

Abbildung 25: Online > Netzwerkstruktur einlesen (nach dem Einlesen)
Hier werden die einzelnen Spalten der Tabelle erklärt:
Bedeutung
Funktionen, die von dem Gerät unterstützt werden. Möglich ist polled, bit
strobe or cyclic/change of state (Erläuterungen hierzu in E/A Verbindung
ab Seite 20)
Name des Gerätes, wird während des Netzwerkscans eingelesen
Anzahl der Daten für den Verbindungstyp Poll (Eingänge)
Anzahl der Daten für den Verbindungstyp Poll (Ausgänge)
Anzahl der Daten für den Verbindungstyp Bit Strobe (Eingänge)
Anzahl der Daten für den Verbindungstyp Bit Strobe (Ausgänge)
Anzahl der Daten für den Verbindungstyp Cyclic/COS (Eingänge)
Anzahl der Daten für den Verbindungstyp Cyclic/COS (Ausgänge)
Die vom Benutzer gewählte Konfiguration. Dies kann Change of State,
Cyclic, Polling, Bit strobed oder explicit only sein und hängt davon ab,
welche Konfigurationen von dem Gerät unterstützt werden. Klicken Sie auf
die Zelle, um die Konfiguration zu ändern.
Tabelle 7: Beschreibung der Spalten in der Netzwerkstruktur
