4.4.4.2 Das Objektverzeichnis
Der Slave erwartet eine Beschreibung von Objekten, die in der
Anwenderapplikation vorhanden sind. Dazu muß ein Objektverzeichnis
(OV) angelegt werden. Im Fenster Objektverzeichnis werden alle
konfigurierten Objekte angezeigt. Es können Objekte hinzugefügt oder
entfernt und deren spezifischen Eigenschaften bestimmt werden.
Zunächst muß der Slave markiert werden (linker Mausklick) und dann das
Menü Einstellungen > Objektverzeichnis (OV) gewählt werden.
oder
rechte Maustaste auf den Slave und Objektverzeichnis (OV) anklicken.

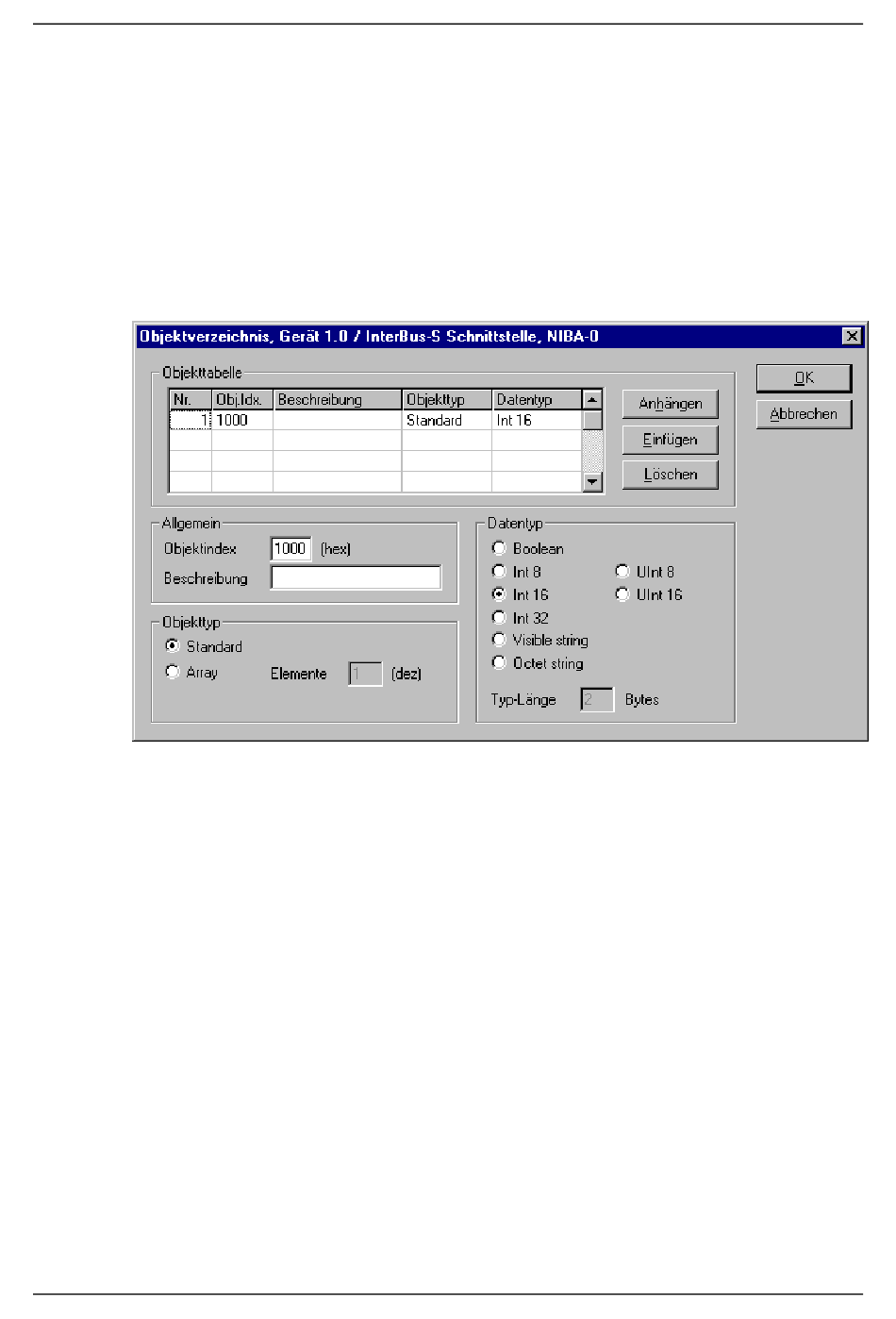

Abbildung 14: Objektverzeichnis (OV) Einzelelement
Fügen Sie ein neues Objekt mit Anhängen bzw. Einfügen in das
Objektverzeichnis ein.
•
Allgemein
Der Objektindex beschreibt eine eindeutige Nummer innerhalb des
Objektverzeichnis eines Slaves, die einem bestimmten Datenobjekt
zugeordnet ist. Zu jedem Objekt kann eine kurze Beschreibung als
Text gespeichert werden. Als Standardobjekt erscheint hier das mit
dem Index 1000h.
•
Datentyp
Der Datentyp eines Objektes ist maßgeblich für dessen Länge.
Verschiedene Datentypen können hier ausgewählt werden: BOOL,
INT8, INT16, INT32, UINT8, UINT16 und zwei String-Datentypen
(ASCII in OCTET), die eine Angabe ihrer Länge erfordern.
•
Objekttyp
Objekte können unterschieden werden nach Einzelelement oder Feld.
Einzelelement Objekttypen (Standard Objekttyp) sind z.B. Integer-
Variablen, Feld Objekttypen hingegen sind Arrays. Arrays erfordern
die Angabe der Anzahl vorhandenen Elemente.
