Feldbus Konfigurator PROFIBUS
4.3
Master
4.3.1
Einfügen Master
Zum Einfügen eines Masters in die Konfiguration wählen Sie das Menü
Einfügen > Master, um das Auswahl Fenster zu öffnen oder klicken Sie
auf das Symbol:
Symbol
Einfügen > Master
Tabelle 5: Symbol Einfügen > Master
Der Mauszeiger wechselt automatisch in den Master-Einfügen Zeiger.
Mauszeiger
Master einfügen
Tabelle 6: Mauszeiger Master einfügen
Klicken Sie auf die Position an der der Master eingefügt werden soll. Die
Dialogbox öffnet sich, in der ein oder mehrere Master ausgewählt werden
können.

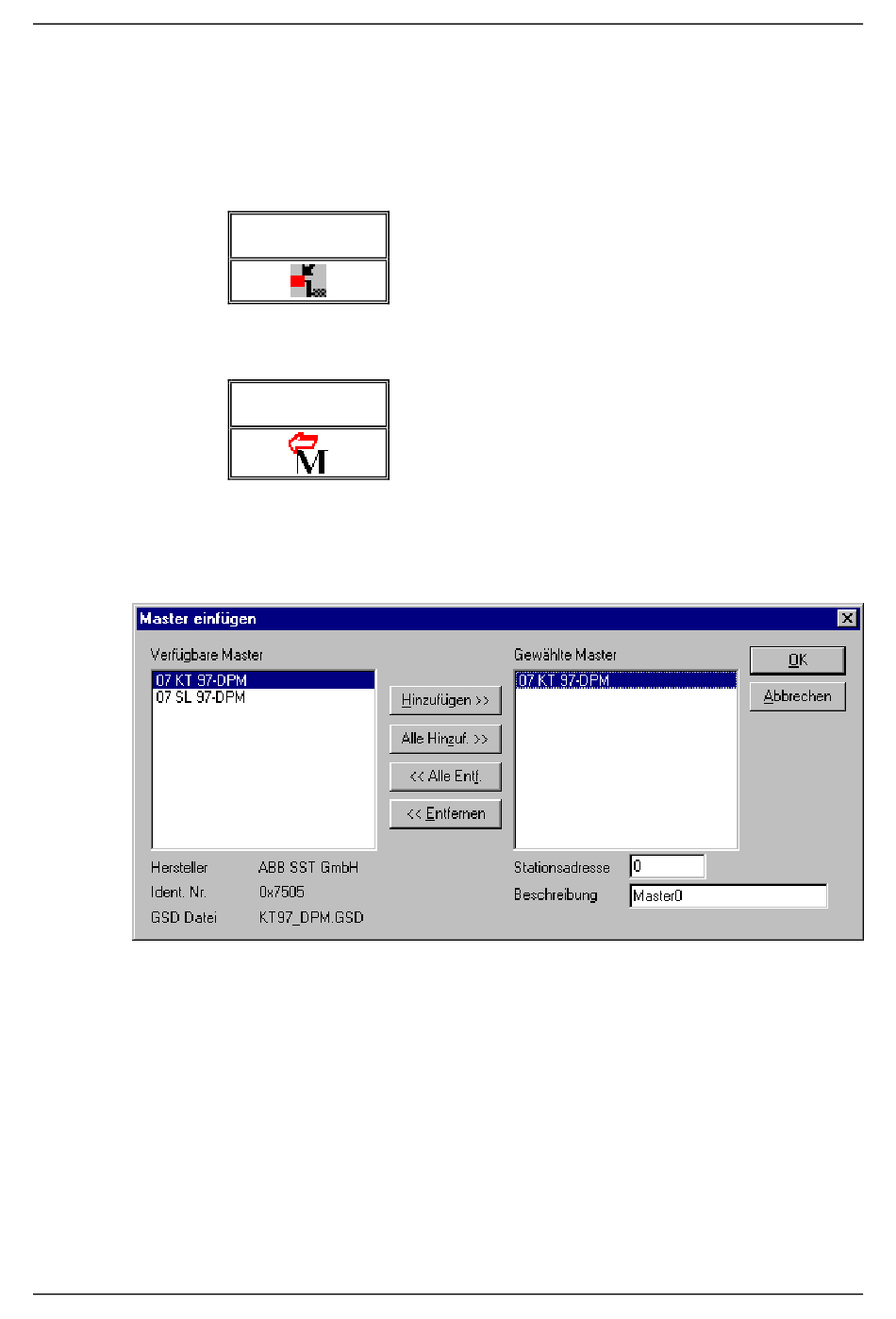

Abbildung 2: Einfügen > Master
In diesem Fenster wählt man den gewünschten Master in der Liste
Verfügbare Master durch Anklicken aus, und über Hinzufügen erscheint
dieser unter Gewählte Master. Über OK wird die Auswahl bestätigt und
der Master eingefügt.
Dieses Beispiel zeigt eine 07 KT 97-DPM, das eingefügt wird mit der
Stationsaddresse 1 und der Beschreibung Master0.
Copyright • ABB STOTZ-KONTAKT GmbH •
PROFIBUS Konfiguration mit FB 1131 • • • • 17
