2 - EINFÜHRUNG IN DAS PRODUKT
2.1 - Beschreibung Der Steuereinheit
Die Steuereinheit CT10324 ist das modernste und effizienteste Sy-
stem zur Steuerung von Key Automation-Motoren zum elektrischen
Öffnen und Schließen von Schiebetoren und Sektionaltoren. Jede
andere unsachgemäße Verwendung des Steuergerätes ist unter-
sagt.
1
M +
M -
V+
23
ENC
NEG
12

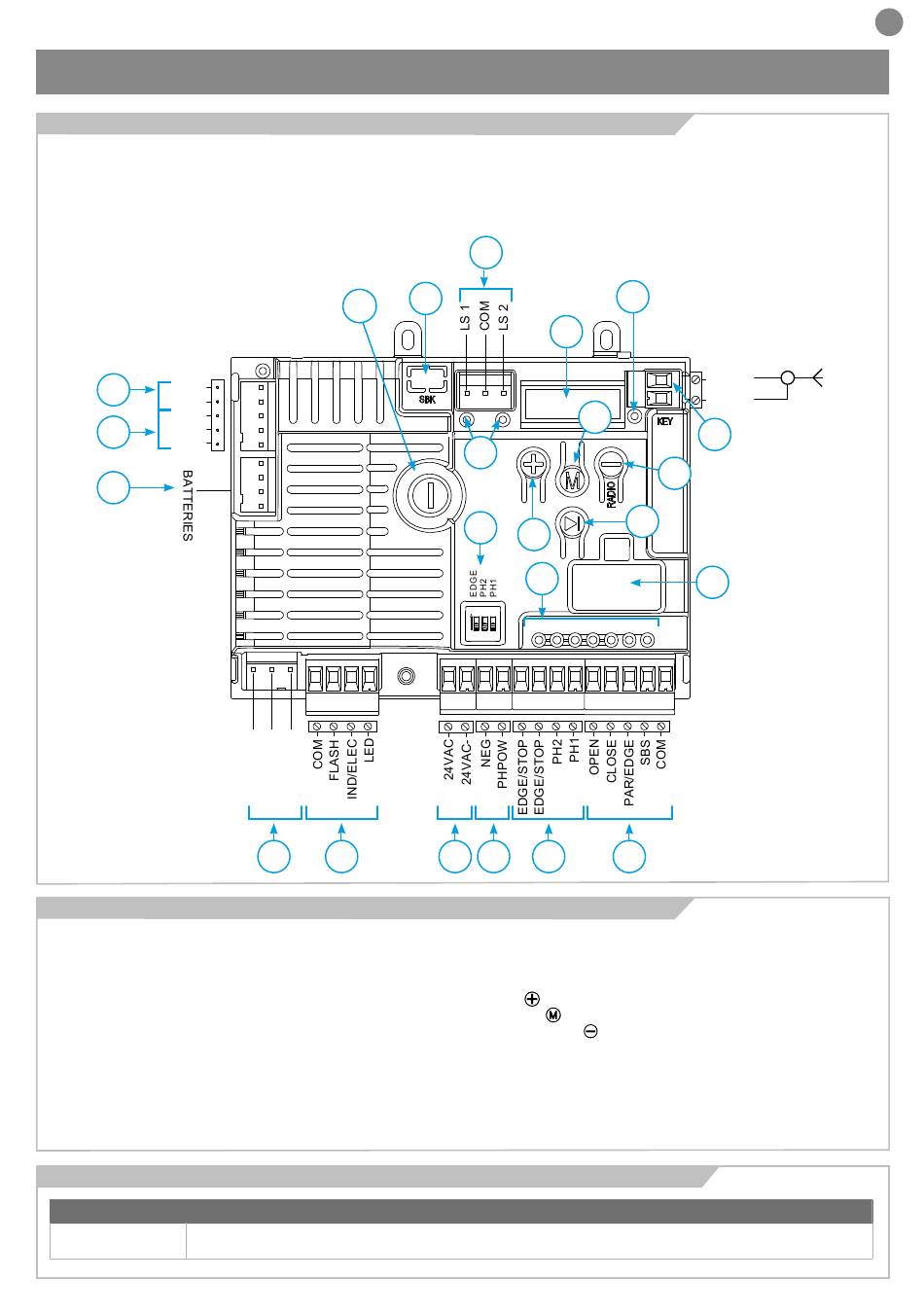

2.2 - Beschreibung der Anschlüsse
1- Motorstromversorgung (M+ und M-)
2- Transformator-Stromanschluss
3- Anschluss von Blinklicht, Deckenleuchte und Blinker
Licht für Toröffnung/elektrisches Schloss
4- 24-VAC-Anschluss für Steuer- und Sicherheitsgeräte
5- 24 Vdc nicht reguliert für Sicherheitsvorrichtung (Fotozelle und
Funkplatine)
6- Sicherheitseingang für STOP oder Kantenanschluss und Fotozelle
7- Anschluss für Steuergeräte
8- Rote Sicherheits-LED für EDGE/STOP, PH2, PH1; Grüne LED
für AUF-, ZU-, PAR- und SBS-Eingang
9- Kippschalter für Sicherheitsabbruch
10- Anschluss für Endschalter
2.3 - Modelle und technische Eigenschaften
CODE BESCHREIBUNG
CT10324 24V-Steuergerät für einen Schiebetor-, Sektionaltor- oder Schrankenmotor
21
13
POWER
SUPPLY
2 3
Die Steuereinheit CT10324 ist mit einer 5-stelligen 14-Segment-An-
zeige ausgestattet, die eine einfache Programmierung und ständi-
ge Überwachung des Eingangsstatus ermöglicht; Die Menüstruktur
ermöglicht zudem eine einfache Einstellung von Arbeitszeiten und
Betriebsarten.
10
19
14
17
11
9
16
8
ON
STOP PH2 PH1 OPEN CLOSE PAR
4 5 6 7
11- Rote LED-Anzeigen für Endschalter
12- Anschluss für KBP/KBPN-Batterieladegerät
13- 1,6 AT träge Sicherung
14- 5-stellige Funktionsanzeige mit 14 Segmenten
16- UP ( ) Taste
17- MENU ( ) Taste
18- DOWN Taste ( )
19- KEY-LED-Anzeige
20- Antenne
21- SBK: Vorbereitung für Energiesparmodul bei der Steuerung
Einheit ist nicht aktiv (optional)
22- Anschluss für KUBE-Schnittstelle / PowerBus (optional)
23- Eingang für Encoder (nur für Schwingtor)
ANT
SHIELD
20
18
15
22
SBS
DE
