ES
2 - INTRODUCCIÓN AL PRODUCTO
2.1 - Description of the control unit
La centralita CT10324 es el sistema más moderno y eficiente para
el control de motores Key Automation para la apertura y cierre eléc-
trico de cancelas correderas y puertas basculantes. Está prohibido
cualquier otro uso indebido de la unidad de control. La unidad de
control CT10324 está equipada con una pantalla de 5 dígitos y 14
1
M +
M -
V+
23
ENC
NEG
12

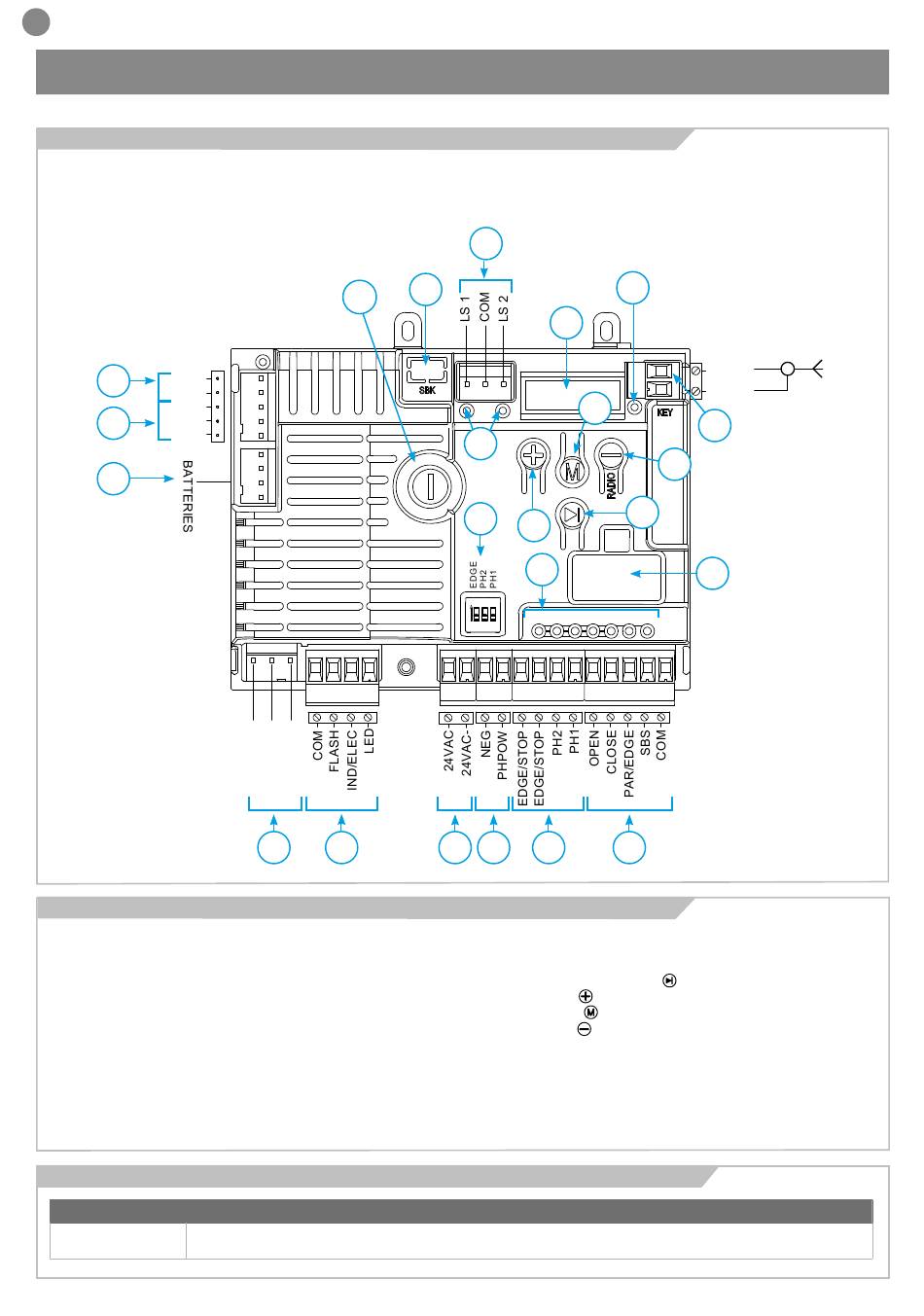

2.2 - Descripción de las conexiones
1- Alimentación del motor (M+ y M-)
2- Conector de alimentación del transformador
3- Conexión de luz intermitente, luz de cortesía, intermitente
Luz de apertura de puerta/cerradura eléctrica.
Conector 4- 24 Vac para dispositivos de control y seguridad
5- 24 Vdc no regulado para dispositivo de seguridad (fotocélula y
tablero de radio)
6- Entrada de seguridad para conexión de STOP o borde y fotocélula
7- Conector para dispositivos de control
8- LED rojo de seguridad para EDGE/STOP, PH2, PH1; LED verde
para entrada ABRIR, CERRAR, PAR, SBS
9- Interruptor de palanca para cancelación de seguridad.
10- Conector para finales de carrera
11- Indicadores LED rojos para finales de carrera
2.3 - Modelos y características técnicas
CÓDIGO DESCRIPCIÓN
CT10324 Centralita de control de 24V para motor de cancela corredera, basculante o barrera
50
21
13
POWER
SUPPLY
2 3
segmentos que permite una fácil programación y un monitoreo con-
stante del estado de las entradas; la estructura del menú también
permite configurar fácilmente los tiempos de trabajo y los modos
de funcionamiento.
10
19
14
17
11
9
16
8
ON
STOP PH2 PH1 OPEN CLOSE PAR
4 5 6 7
12- Conector para cargador de baterías KBP/KBPN
13- Fusible retardador de tiempo 1.6 AT
Pantalla de función de 14 segmentos y 5 dígitos
15- Botón de movimiento SBS ( )
16- Botón arriba ( )
17- Botón MENÚ ( )
18- Botón abajo ( )
19- Indicador LED de teclas
20- Antena
21- SBK: predisposición para módulo de ahorro de energía
cuando la centralita no está activa (opcional)
22- Conector para interfaz KUBE / PowerBus (opcional)
23- Entrada para codificador (sólo para puertas basculantes)
ANT
SHIELD
20
18
15
22
SBS
